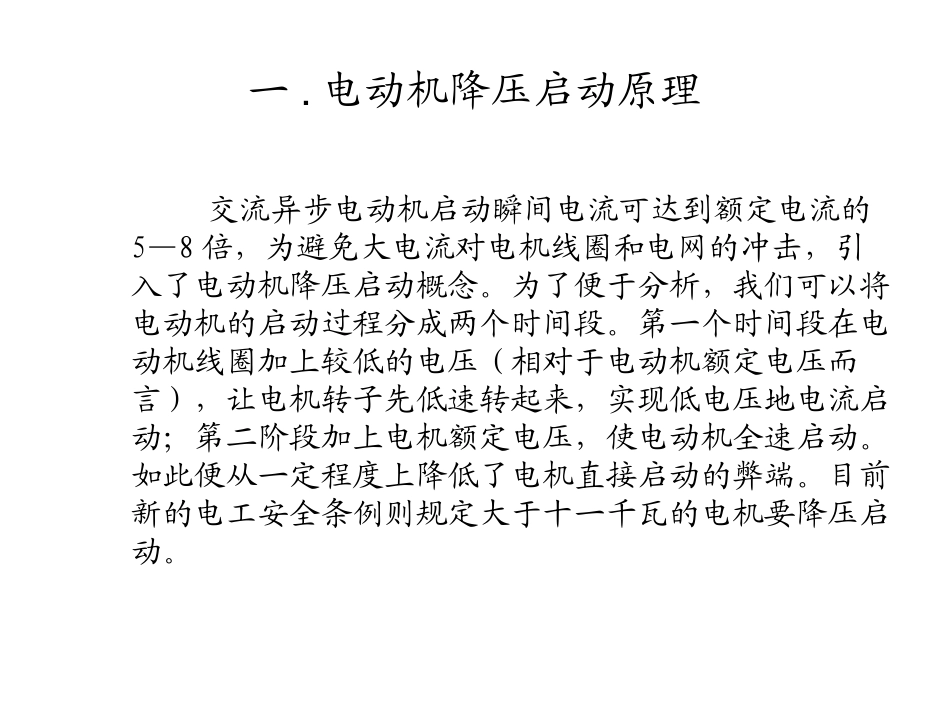

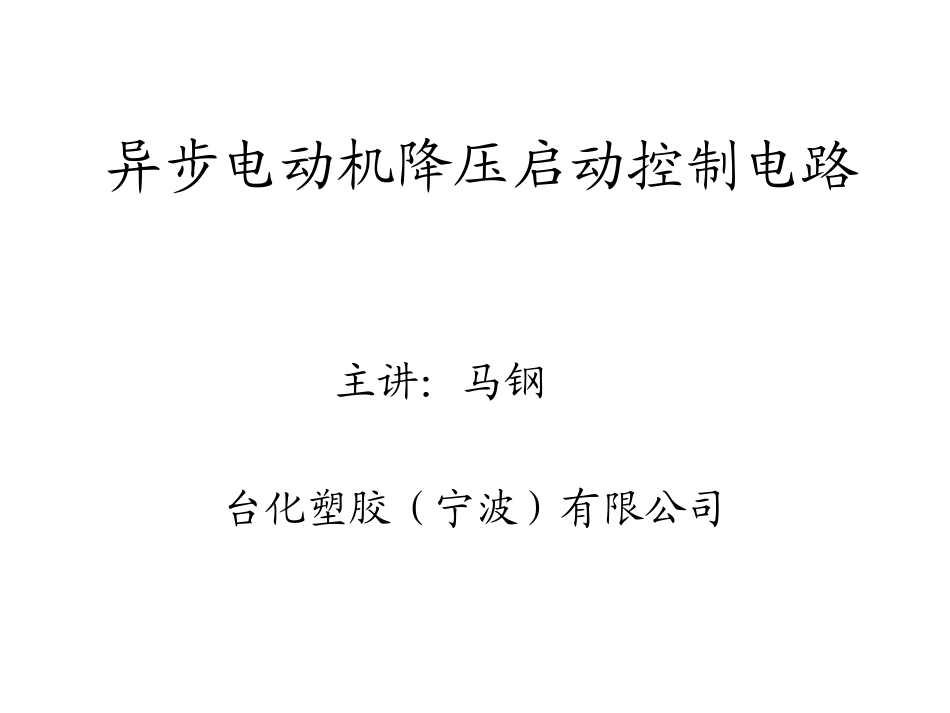

异步电动机降压启动控制电路台化塑胶（宁波）有限公司主讲：马钢一.电动机降压启动原理交流异步电动机启动瞬间电流可达到额定电流的5—8倍，为避免大电流对电机线圈和电网的冲击，引入了电动机降压启动概念。为了便于分析，我们可以将电动机的启动过程分成两个时间段。第一个时间段在电动机线圈加上较低的电压（相对于电动机额定电压而言），让电机转子先低速转起来，实现低电压地电流启动；第二阶段加上电机额定电压，使电动机全速启动。如此便从一定程度上降低了电机直接启动的弊端。目前新的电工安全条例则规定大于十一千瓦的电机要降压启动。二.几种常见的降压启动电路几种常见的降压启动电路星三角降压启动电路自耦变压器降压启动电路变频器/软启动器控制电路其他控制方式1.电动机星三角降压启动控制过程分析：主电路电源开关闭合后，控制电路得电。SB1为电机停止按钮，SB2为启动按钮。SB2按下后，接触器KM1，KM3及时间继电器KT线圈得电吸合，电机进入星形连接通电低速运行。KT达到设定时间，KM3断开，KM1始终保持吸合，KM2得电，电机线圈切入三角形连接，实现全压全速投入运行。这种电路的特点是:电机一旦启动，接触器KM1始终处于吸合状态，KT实现了KM2和KM3之间的切换，即电动机从低压到全压的启动过程。1.1启动过程1.1启动过程1.1启动过程1.1启动过程1.1启动过程1.2电机同名端判断（剩磁法）用于星三角控制的电机往往会引出六根线，如果电机线上标号看不清楚时，如何去判断同名端呢？介绍一种较简便的方法。我们会很轻易将电机同相绕组测量出来，并将其编号为（A1，B1，C1）和（A2，B2，C2）。将不同相的三根线捻在一起接在万用表毫安档的正负表针上，转动电动机转子并记录电流值,最小电流值对应的组别便为同名端。最多四次便可判断出来。为了便于分析，将四次组合列出，如下所示A1，B1，C2——A2，B2，C1A1，B2，C1——A2，B1,C2A1，B2，C2——A2，B1，C1A1，B1，C1——A2，B2，C2（正确的组别）1.2电机同名端判断（剩磁法）2.自耦变压器降压启动控制电路控制过程分析：自耦变压器降压启动有点类似于星三角启动电路，不同的是在电机绕组星形连接中加入了自耦变压器，实现电压的平滑过渡，大大减少了启动电流。这个过程完成后电机进入三角形全压控制。自耦变压器一般有三组抽头，要依照现场实际需求选择合适的抽头3.变频器/软启动器启动控制电路电机的变频器和软启动器控制近年来因其独特的优越性，已经被市场广泛应用。两者有不同的地方：软启动器是通过改变晶闸管导通角使输出侧电压由小到大变化,平滑的启动电机。变频器是通过整流逆变改变输出侧U/F（电压和频率）将电机平稳的启动起来，可改变输出电压频率，这是软启动器所不具有的。在此我们不做重点讲解。三.小结本堂课主要讲了一下几点内容1.电机降压启动的原理和常见的几种方式，着重介绍了星三角降压启动的原理及主控制线路，在实际中广泛实用；2.我们还穿插讲述了电机同名端的判断方法，有兴趣的学员可以在公司里找个小马达亲自试一下。本堂课讲解完毕，谢谢大家！
