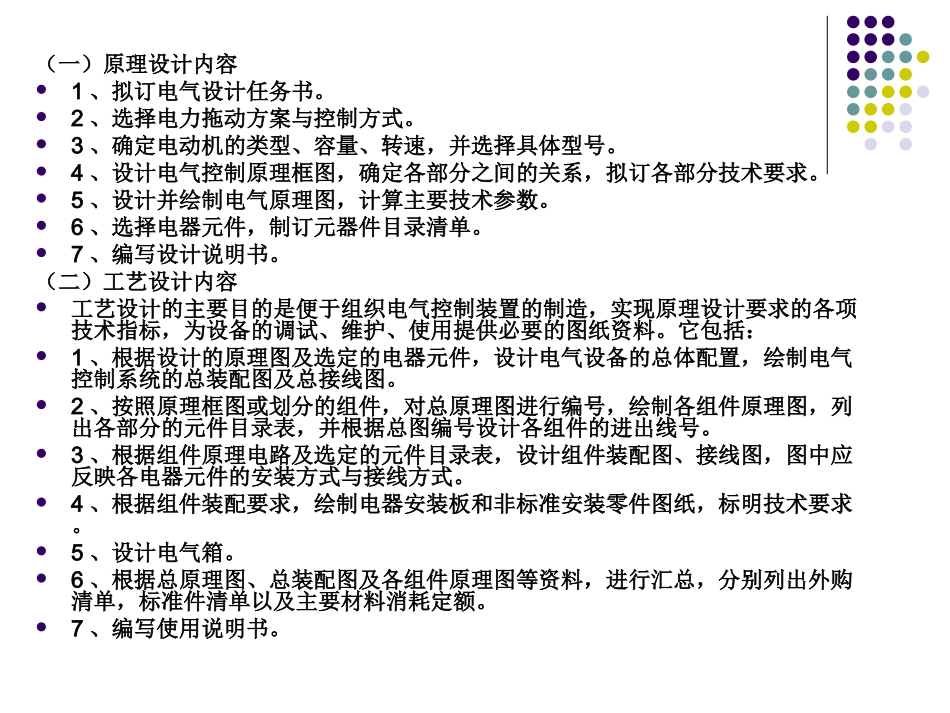

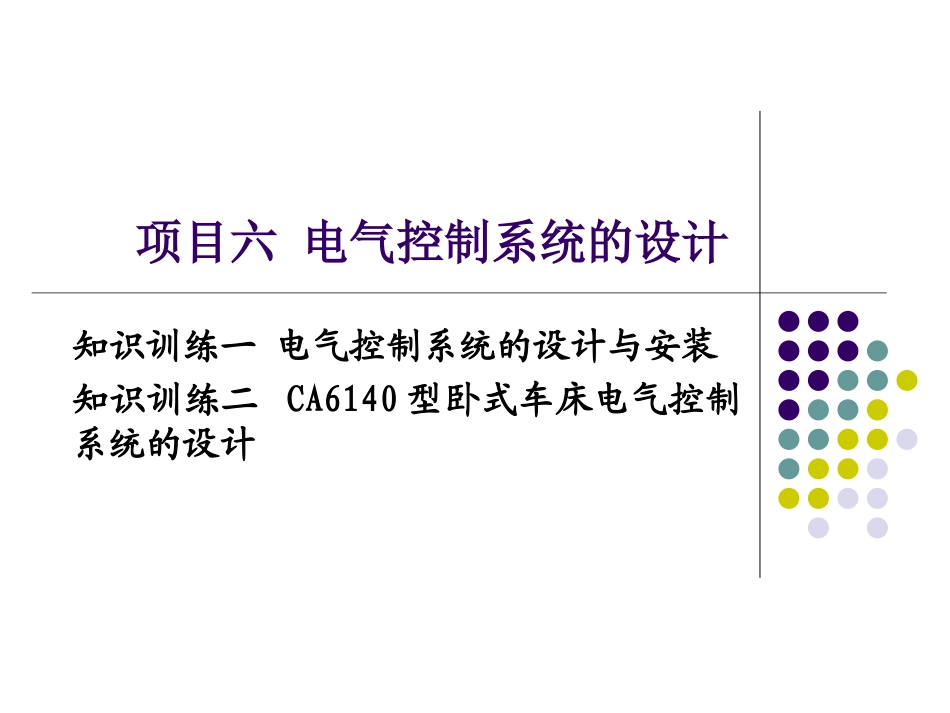

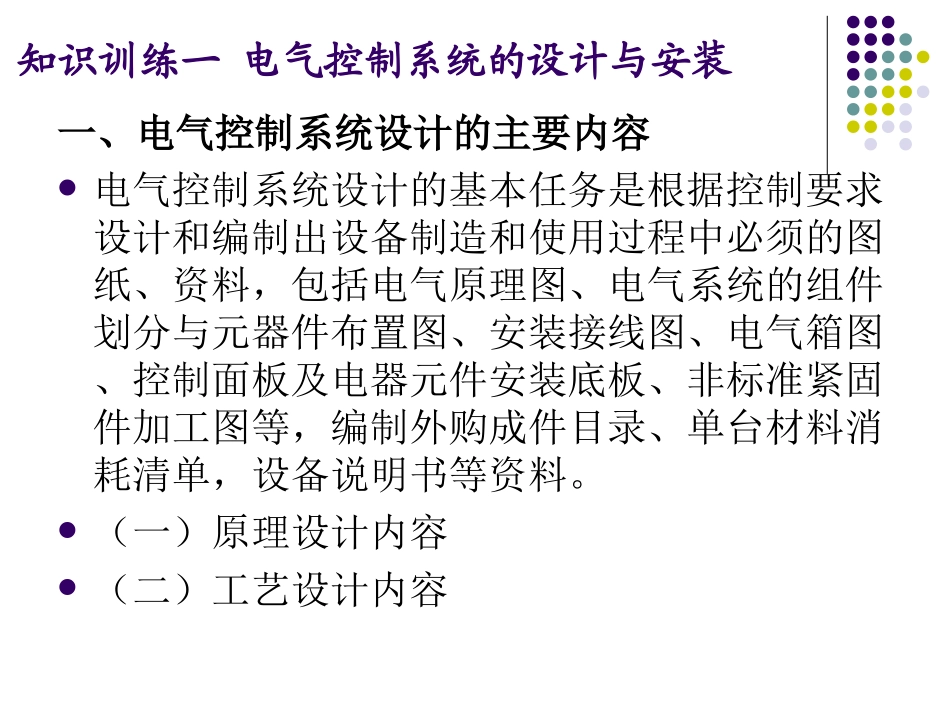

项目六电气控制系统的设计知识训练一电气控制系统的设计与安装知识训练二CA6140型卧式车床电气控制系统的设计知识训练一电气控制系统的设计与安装一、电气控制系统设计的主要内容电气控制系统设计的基本任务是根据控制要求设计和编制出设备制造和使用过程中必须的图纸、资料，包括电气原理图、电气系统的组件划分与元器件布置图、安装接线图、电气箱图、控制面板及电器元件安装底板、非标准紧固件加工图等，编制外购成件目录、单台材料消耗清单，设备说明书等资料。（一）原理设计内容（二）工艺设计内容（一）原理设计内容1、拟订电气设计任务书。2、选择电力拖动方案与控制方式。3、确定电动机的类型、容量、转速，并选择具体型号。4、设计电气控制原理框图，确定各部分之间的关系，拟订各部分技术要求。5、设计并绘制电气原理图，计算主要技术参数。6、选择电器元件，制订元器件目录清单。7、编写设计说明书。（二）工艺设计内容工艺设计的主要目的是便于组织电气控制装置的制造，实现原理设计要求的各项技术指标，为设备的调试、维护、使用提供必要的图纸资料。它包括：1、根据设计的原理图及选定的电器元件，设计电气设备的总体配置，绘制电气控制系统的总装配图及总接线图。2、按照原理框图或划分的组件，对总原理图进行编号，绘制各组件原理图，列出各部分的元件目录表，并根据总图编号设计各组件的进出线号。3、根据组件原理电路及选定的元件目录表，设计组件装配图、接线图，图中应反映各电器元件的安装方式与接线方式。4、根据组件装配要求，绘制电器安装板和非标准安装零件图纸，标明技术要求。5、设计电气箱。6、根据总原理图、总装配图及各组件原理图等资料，进行汇总，分别列出外购清单，标准件清单以及主要材料消耗定额。7、编写使用说明书。二、电气控制设计的一般程序1、拟订设计任务书2、选择拖动方案与控制方式3、选择电动机4、选择控制方式5、设计电气控制原理线路图并合理选用元器件，编制元器件目录清单。6、设计电气设备制造、安装、调试所必须的各种施工图纸并以此为根据编制各种材料定额清单。7、编写说明书。三、电气控制系统设计的基本原则1、最大限度实现生产机械和工艺对电气控制系统的要求2、在满足生产工艺要求的前提下，控制线路应简单经济3、保证电气控制线路工作的可靠性4、保证电气控制线路工作的安全性四、电气控制系统的一般设计方法（一）经验设计法（二）逻辑设计法五、常用控制电器的选择在继电接触器电气控制电路图设计完成后，便应着手选择各种控制电器。正确合理地选择电器元件是控制电路安全、可靠工作的重要保证，也是使电气控制设备具有一定的先进性和良好经济性的重要环节。常用电气元器件的选择原则如下：（1）根据对控制元器件功能的要求，确定电气元器件的类型。例如：当元器件用于通、断功率较大的主电路时，应选用交流接触器；若有延时要求，应选用延时继电器。（2）确定元器件承载能力的临界值及使用寿命。主要是根据电气控制的电压、电流及功率大小来确定元器件的规格。（3）确定元器件预期的工作环境及供应情况。如防油、防尘、货源等。（4）确定元器件在供应时所需的可靠性等。确定用以改善元器件失效率用的老化或其他筛选实验。采用与可靠性预计相适应的降额系数等，进行一些必要的核算和校核。六、生产机械电气设备施工设计1、机床电气设备的总体布置根据国家标准GB5226-85《机床电气设备通用技术条件》规定：尽可能把电气设备组装在一起，使其成为一台或几台控制装置。只有那些必须安装在特定位置上的器件，如按钮、手动控制开关、行程开关、离合器、电动机等，才允许分散安装在机床的其它部位。大型机床各个部分可以有其独立的控制装置。2、电器元件布置图的绘制电气元器件布置图是某些电气元器件按一定原则的组合。同一组件中电气元器件的布置要注意以下问题：（1）体积大和较重的电气元器件应装在电器板的下面，而发热元器件应安装在电器板的上面。（2）强电弱电分开并注意弱电屏蔽，防止外界干扰。（3）需要经常维护、检修、调整的电...
