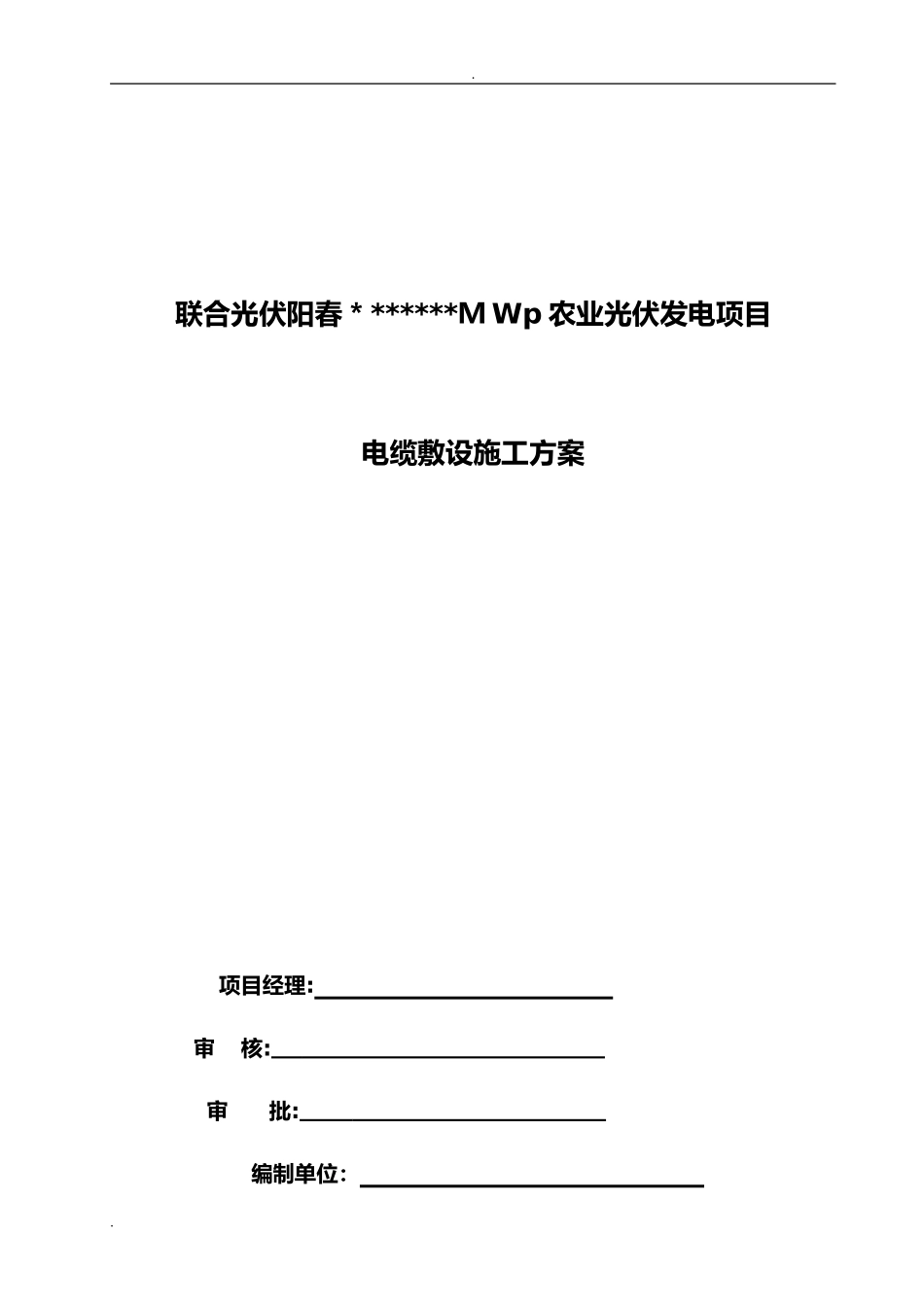

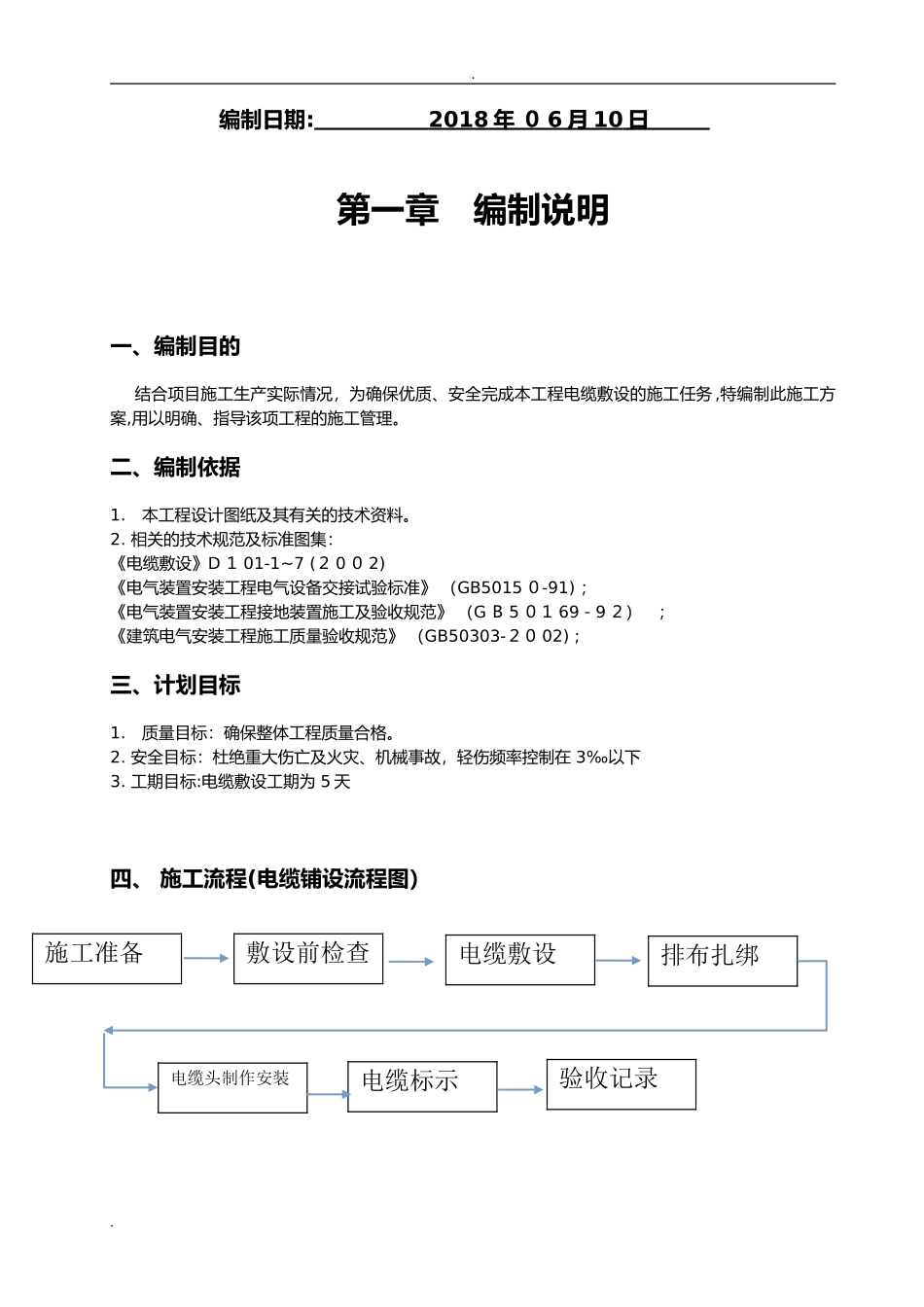

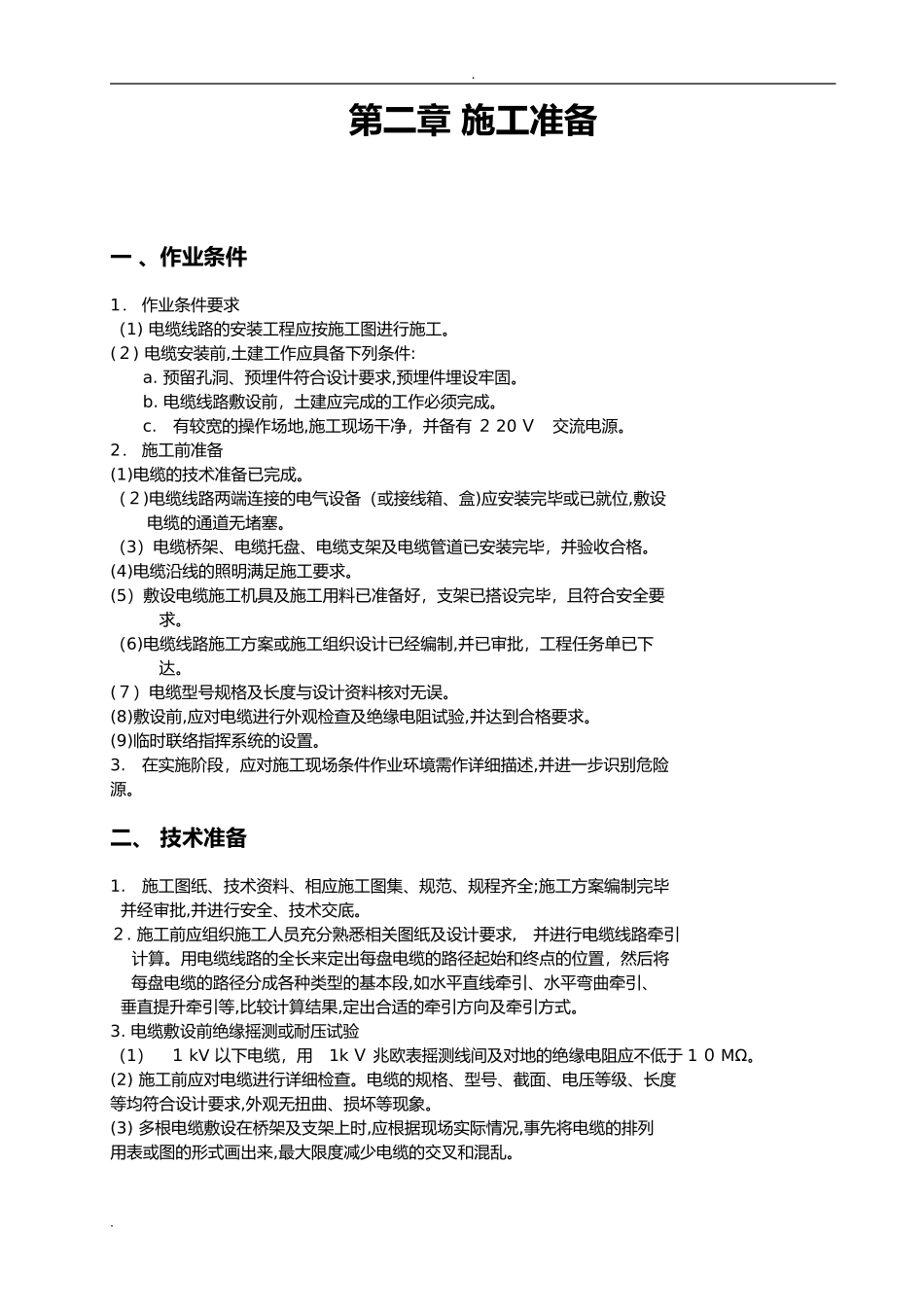

.联合光伏阳春＊******ＭWp农业光伏发电项目电缆敷设施工方案项目经理:审核:审批:编制单位：..编制日期:2018年０6月10日第一章编制说明一、编制目的结合项目施工生产实际情况，为确保优质、安全完成本工程电缆敷设的施工任务,特编制此施工方案,用以明确、指导该项工程的施工管理。二、编制依据1.本工程设计图纸及其有关的技术资料。2.相关的技术规范及标准图集：《电缆敷设》D１01-1~7(２0０2)《电气装置安装工程电气设备交接试验标准》（GB5015０-91)；《电气装置安装工程接地装置施工及验收规范》（GＢ5０１69－9２）；《建筑电气安装工程施工质量验收规范》（GB50303-２０02);三、计划目标1.质量目标：确保整体工程质量合格。2.安全目标：杜绝重大伤亡及火灾、机械事故，轻伤频率控制在3‰以下3.工期目标:电缆敷设工期为5天四、施工流程(电缆铺设流程图）.施工准备电缆标示电缆头制作安装电缆敷设敷设前检查验收记录排布扎绑.第二章施工准备一、作业条件1．作业条件要求（1)电缆线路的安装工程应按施工图进行施工。(２)电缆安装前,土建工作应具备下列条件:a.预留孔洞、预埋件符合设计要求,预埋件埋设牢固。b.电缆线路敷设前，土建应完成的工作必须完成。c.有较宽的操作场地,施工现场干净，并备有２20Ｖ交流电源。2．施工前准备(1)电缆的技术准备已完成。（２)电缆线路两端连接的电气设备（或接线箱、盒)应安装完毕或已就位,敷设电缆的通道无堵塞。（3）电缆桥架、电缆托盘、电缆支架及电缆管道已安装完毕，并验收合格。(4)电缆沿线的照明满足施工要求。(5）敷设电缆施工机具及施工用料已准备好，支架已搭设完毕，且符合安全要求。（6)电缆线路施工方案或施工组织设计已经编制,并已审批，工程任务单已下达。(７）电缆型号规格及长度与设计资料核对无误。(8)敷设前,应对电缆进行外观检查及绝缘电阻试验,并达到合格要求。(9)临时联络指挥系统的设置。3.在实施阶段，应对施工现场条件作业环境需作详细描述,并进一步识别危险源。二、技术准备1.施工图纸、技术资料、相应施工图集、规范、规程齐全;施工方案编制完毕并经审批,并进行安全、技术交底。２.施工前应组织施工人员充分熟悉相关图纸及设计要求,并进行电缆线路牵引计算。用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段,如水平直线牵引、水平弯曲牵引、垂直提升牵引等,比较计算结果,定出合适的牵引方向及牵引方式。3.电缆敷设前绝缘摇测或耐压试验（1）１kV以下电缆，用1kＶ兆欧表摇测线间及对地的绝缘电阻应不低于1０MΩ。(2)施工前应对电缆进行详细检查。电缆的规格、型号、截面、电压等级、长度等均符合设计要求,外观无扭曲、损坏等现象。(3)多根电缆敷设在桥架及支架上时,应根据现场实际情况,事先将电缆的排列用表或图的形式画出来,最大限度减少电缆的交叉和混乱。..三、材料准备1.所有电缆应具有出厂合格证、生产许可证、“CCC”认证标识；其规格型号及电压等级应符合设计要求。２.每盘电缆上应标明电缆规格、型号、电压等级、长度及出厂日期,电缆轴应完好无损。3.电缆外观完好无损,铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。橡套、塑料电缆外及绝缘层无老化及裂纹。4.电缆的其他附属材料：电缆标示牌、油漆、酒精、汽油、硬脂酸、白布带、电缆头附件等均应符合要求。5．各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。四、劳动力准备敷设电缆需要10位左右人员,电缆敷设前,根据电缆的数量及电缆敷设进度安排,提前做好人员的准备工作，保证敷设电缆时人员满足施工要求,同时对进场人员进行安全技术培训。在进入电缆敷设实施阶段应该附上具体施工作业人员清单及施工作业证书(起重工、电工）。五、机具准备1.根据确定的施工方案及施工进度计划，确定施工机具需用量。2．组织施工机具设备的落实,保证按期进场。3.主要施工机具设备的配备详见下表。序号名称数量单位1电缆放线架２个2电缆滑轮3个3压接钳3把4高温吹风2个第三章施工过程一、电缆的检查验收电缆的质量有时会出现一些问题。有些问题在生产过程及出厂试验时也未能发现，如果安装时不...
