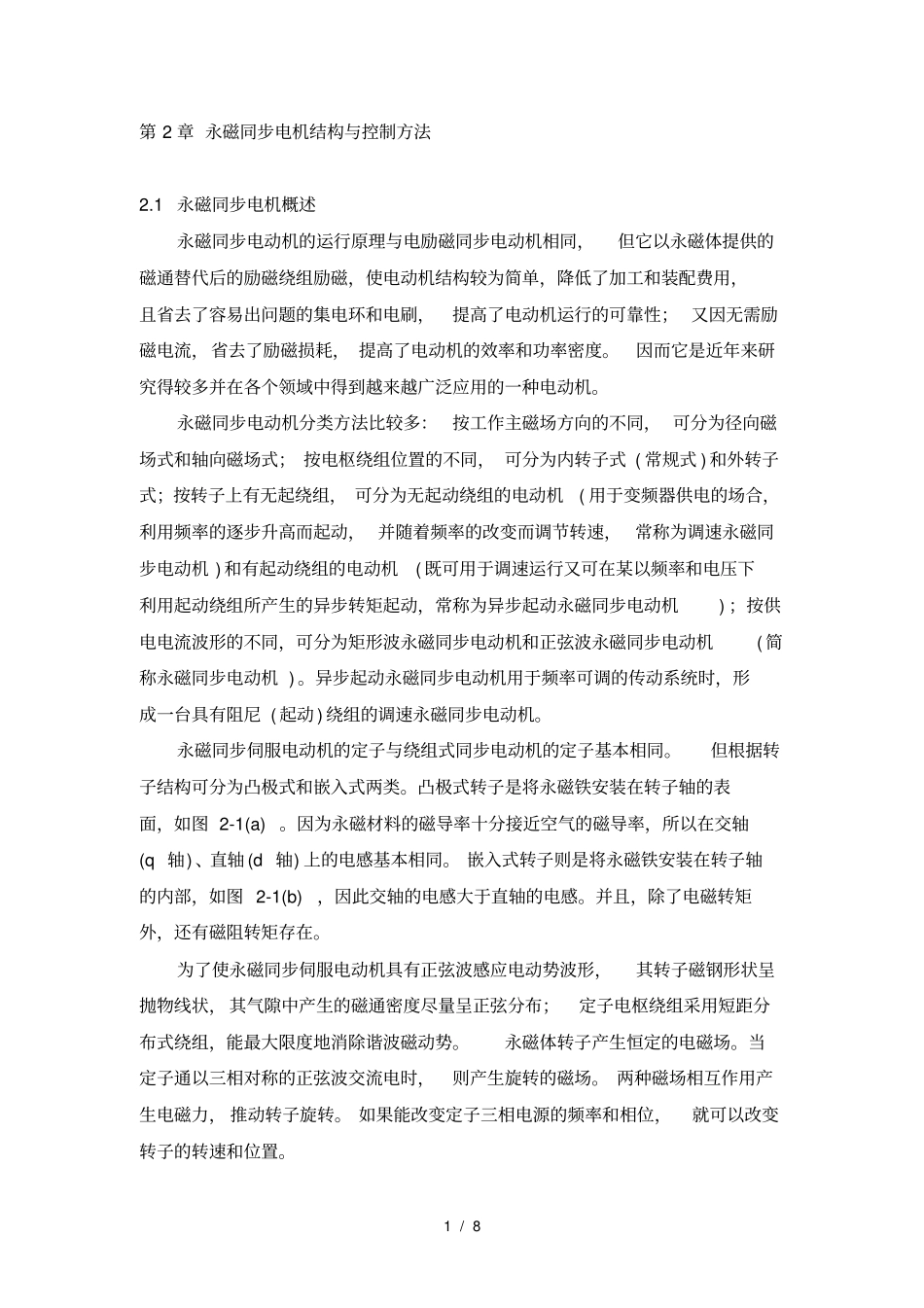

1 / 8 第 2 章 永磁同步电机结构与控制方法2
1 永磁同步电机概述永磁同步电动机的运行原理与电励磁同步电动机相同，但它以永磁体提供的磁通替代后的励磁绕组励磁，使电动机结构较为简单，降低了加工和装配费用，且省去了容易出问题的集电环和电刷，提高了电动机运行的可靠性； 又因无需励磁电流，省去了励磁损耗， 提高了电动机的效率和功率密度
因而它是近年来研究得较多并在各个领域中得到越来越广泛应用的一种电动机
永磁同步电动机分类方法比较多：按工作主磁场方向的不同， 可分为径向磁场式和轴向磁场式； 按电枢绕组位置的不同， 可分为内转子式 ( 常规式 ) 和外转子式；按转子上有无起绕组， 可分为无起动绕组的电动机( 用于变频器供电的场合，利用频率的逐步升高而起动， 并随着频率的改变而调节转速， 常称为调速永磁同步电动机 ) 和有起动绕组的电动机( 既可用于调速运行又可在某以频率和电压下利用起动绕组所产生的异步转矩起动，常称为异步起动永磁同步电动机) ；按供电电流波形的不同，可分为矩形波永磁同步电动机和正弦波永磁同步电动机( 简称永磁同步电动机 )
异步起动永磁同步电动机用于频率可调的传动系统时，形成一台具有阻尼 ( 起动 ) 绕组的调速永磁同步电动机
永磁同步伺服电动机的定子与绕组式同步电动机的定子基本相同
但根据转子结构可分为凸极式和嵌入式两类

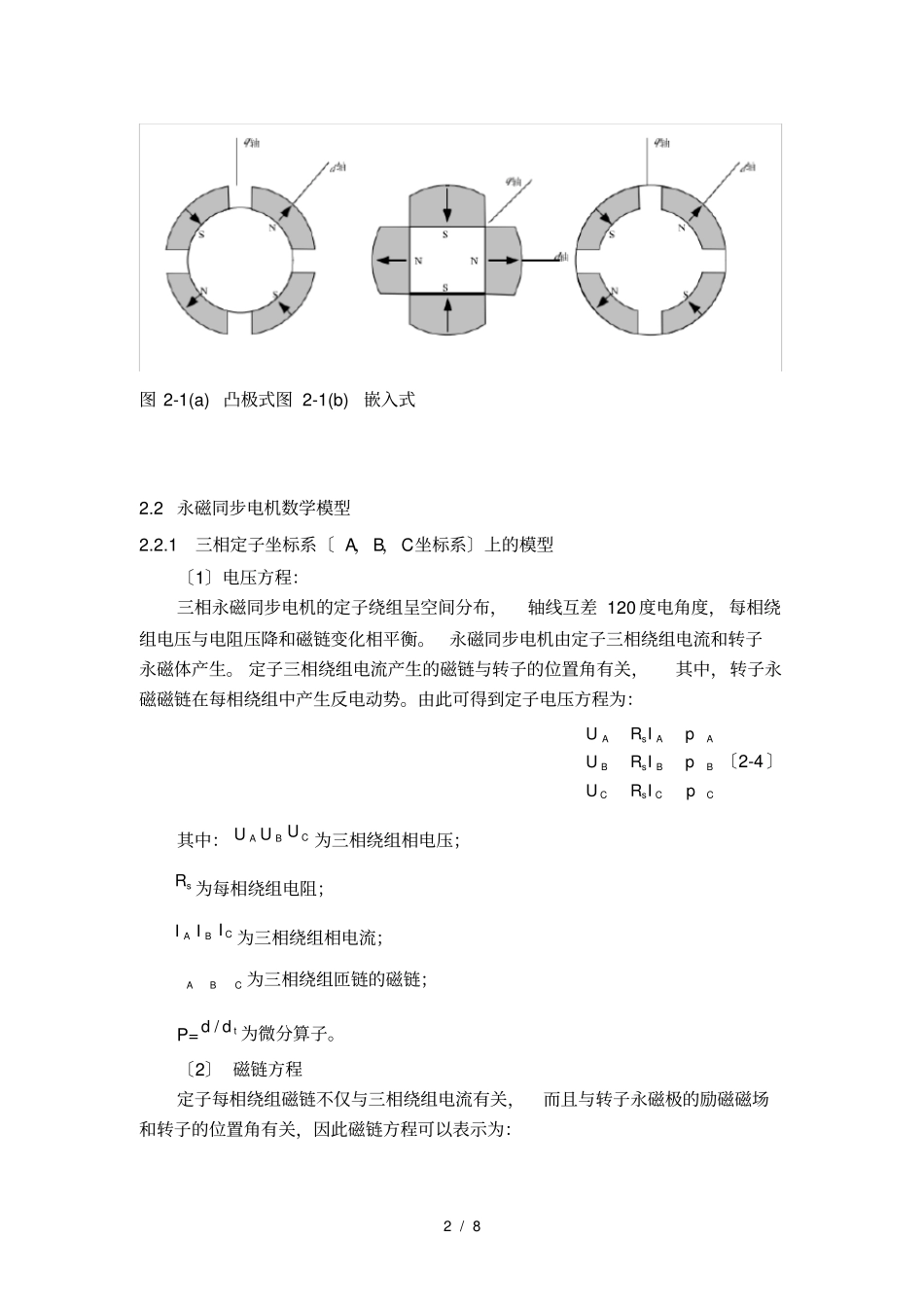

凸极式转子是将永磁铁安装在转子轴的表面，如图 2-1(a)
因为永磁材料的磁导率十分接近空气的磁导率，所以在交轴(q 轴) 、直轴 (d 轴) 上的电感基本相同
嵌入式转子则是将永磁铁安装在转子轴的内部，如图 2-1(b)，因此交轴的电感大于直轴的电感
并且，除了电磁转矩外，还有磁阻转矩存在
为了使永磁同步伺服电动机具有正弦波感应电动势波形，其转子磁钢形状呈抛物线状， 其气隙中产生的磁通密度尽量呈正弦分布；定子电枢绕组采用短距分布式绕
