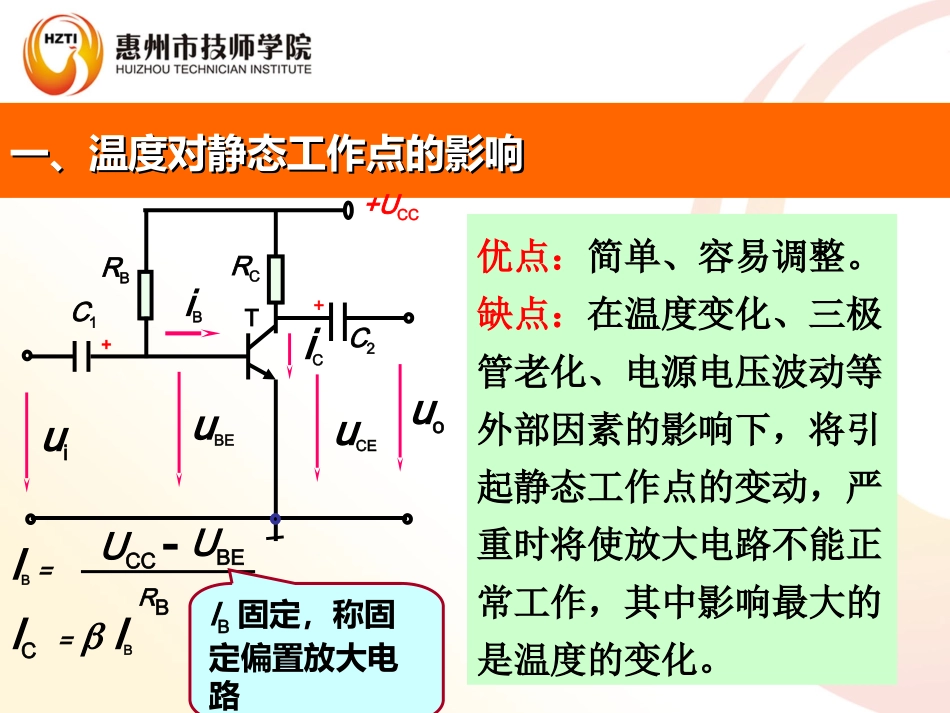

2.4静态工作点稳定的共射极放大电路惠州市技师学院电子系一、温度对静态工作点的影响一、温度对静态工作点的影响+UCCRBRCC1C2TuBEuCEiBiCuiuo++优点:简单、容易调整。缺点:在温度变化、三极管老化、电源电压波动等外部因素的影响下,将引起静态工作点的变动,严重时将使放大电路不能正常工作,其中影响最大的是温度的变化。IB=UCC-UBERBIB固定,称固定偏置放大电路IC=IB一、温度对静态工作点的影响一、温度对静态工作点的影响在固定偏置放大电路中,当温度升高时,UBE、、ICBO。CBOBBECCCEOBC)1(IβRUUβIIβI上式表明,当UCC和RB一定时,IC与UBE、以及ICEO有关,而这三个参数随温度而变化。温度升高时,IC将增加,使Q点沿负载线上移。一、温度对静态工作点的影响一、温度对静态工作点的影响iCuCEQ温度升高时,输出特性曲线上移Q´固定偏置电路的工作点Q点是不稳定的,为此需要改进偏置电路。当温度升高使IC增加时,能够自动减少IB,从而抑制Q点的变化,保持Q点基本稳定。结论:当温度升高时,IC将增加,使Q点沿负载线上移,容易使晶体管T进入饱和区造成饱和失真,甚至引起过热烧坏三极管。O二、静态工作点稳定的共射极放大电路电路结构特点二、静态工作点稳定的共射极放大电路电路结构特点VEVBRB1RCC1C2RB2CERERLIB++++UCCuiuo++––RSeS+–为了实现温度变化时放大电路能保持静态工作点稳定不变,可采用分压式偏置共射极放大电路。特点:1、晶体管的基极接了两个分压电阻RB1和RB2,分别称为上偏电阻和下偏电阻。2、同时发射极串联了电阻RE和大容量的极性电容器CE。CE称为发射极交流旁路电容,仍然起着“隔直通交”的作用,其容量一般为几十微法到几百微法。三、静态工作点的分析三、静态工作点的分析——估算法估算法CC2B1B2BURRRVBBBEBCEEEVUVIIRRCBβIIEECCCCCERIRIUUBRCICUCERB1IB+UCCIEI1I2RB2REB2II若满足:基极电位和集电极电流基本恒定,不随温度变化,是稳定的静态工作点。直流通路三、静态工作点的分析三、静态工作点的分析——QQ点稳定的过程分析点稳定的过程分析VEVBRB1RCC1C2RB2CERERLI1I2IB++++UCCuiuo++––ICRSeS+–TUBEIBICVEICVB固定RREE::温度补偿电阻温度补偿电阻对直流:对直流:RREE越大越大,,稳定稳定QQ点点效果越好;效果越好;对交流:对交流:RREE越大越大,,交流损失越大交流损失越大,,为避免为避免交流损失加旁路电容交流损失加旁路电容CCEE。。四、动态分析四、动态分析rbeIbRCRLRB1分压式偏置电路的微变等效电路UiIb•Uo•RB2旁路电容RB1RCC1C2RB2CERERL++++UCCuiuo++––RSeS+–对交流:旁路电容CE将REE短路,REE不起作用,Au,ri,ro与固定偏置电路相同。四、动态分析四、动态分析——输入电阻、输出电阻和电压增益输入电阻、输出电阻和电压增益rbe=200+26mVICmAAu=-RC//RLrberi=RB1//RB2//rbero=RCrbeIbRCRLRB1分压式偏置电路的微变等效电路UiIb•Uo•RB2五、课堂小结和课后作业五、课堂小结和课后作业课堂小结:1、温度对静态工作点有什么影响?2、分压式偏置共射极放大电路的电路结构特点是什么?3、分压式偏置共射极放大电路的静态工作点估算法。4、对分压式偏置共射极放大电路作动态分析。课后作业:若分压式偏置共射极放大电路中没有旁路电容CE,请同学们对电路进行静态工作点和动态分析。谢谢大家!
