污水处理厂自控完整系统工艺介绍

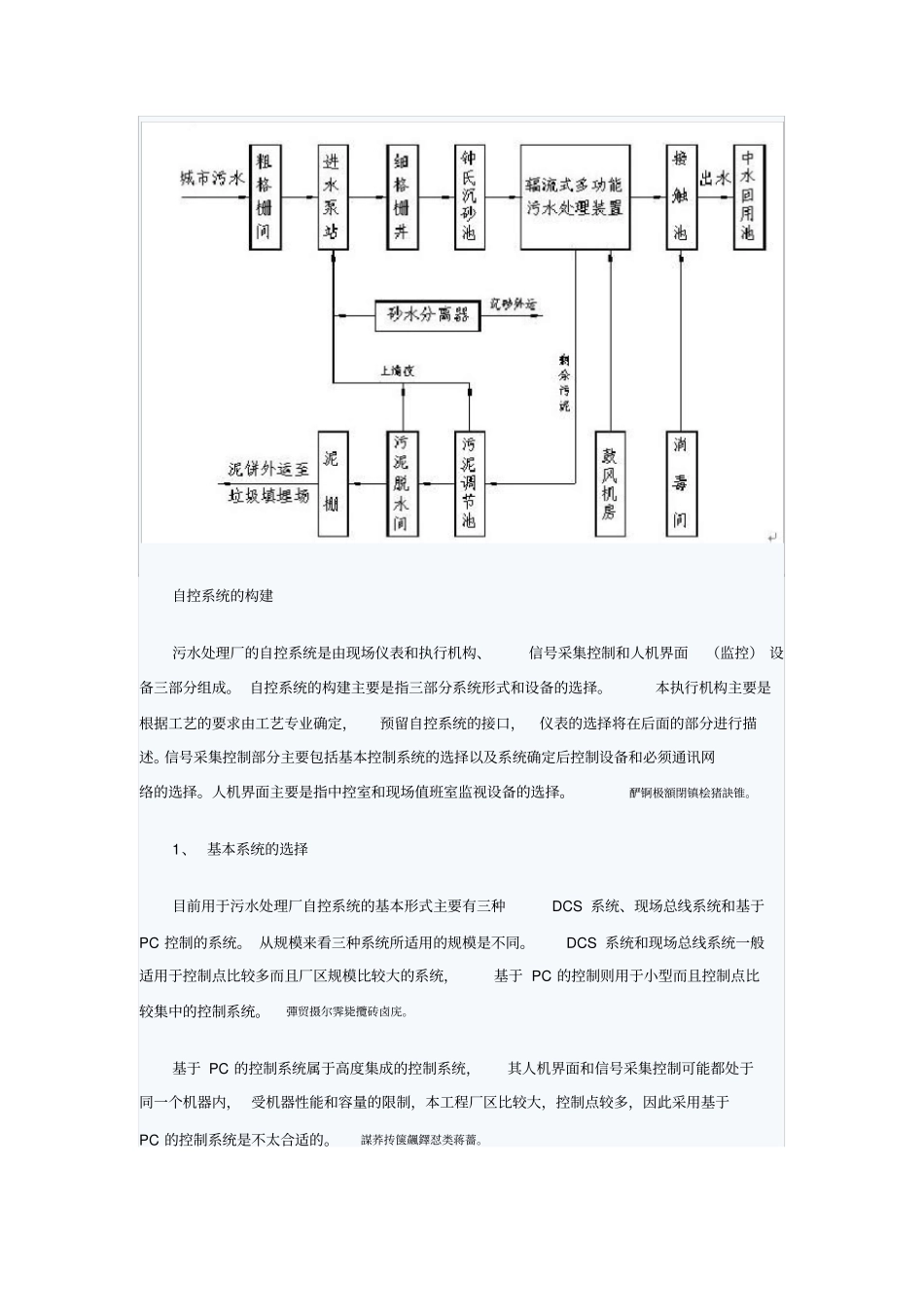

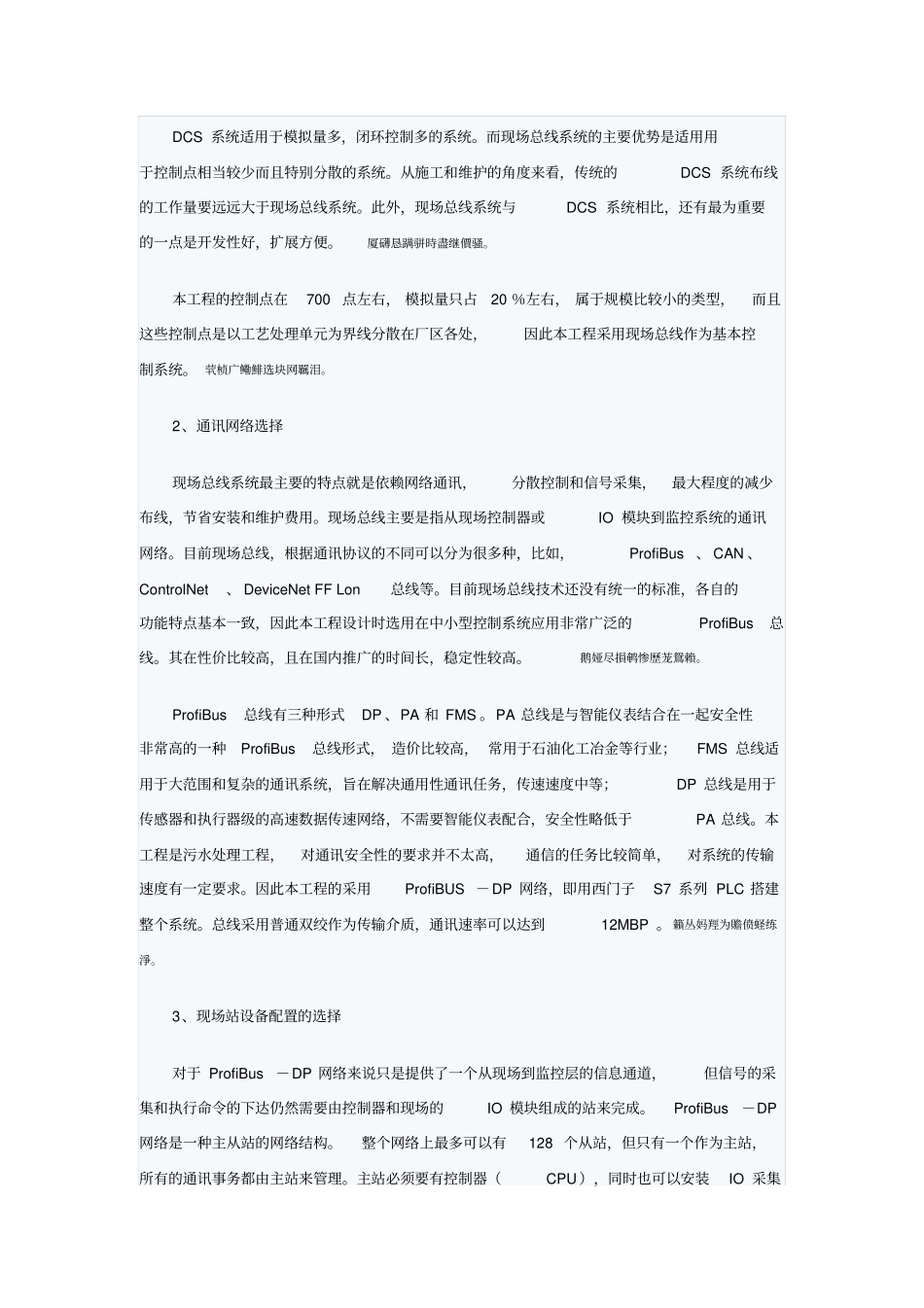

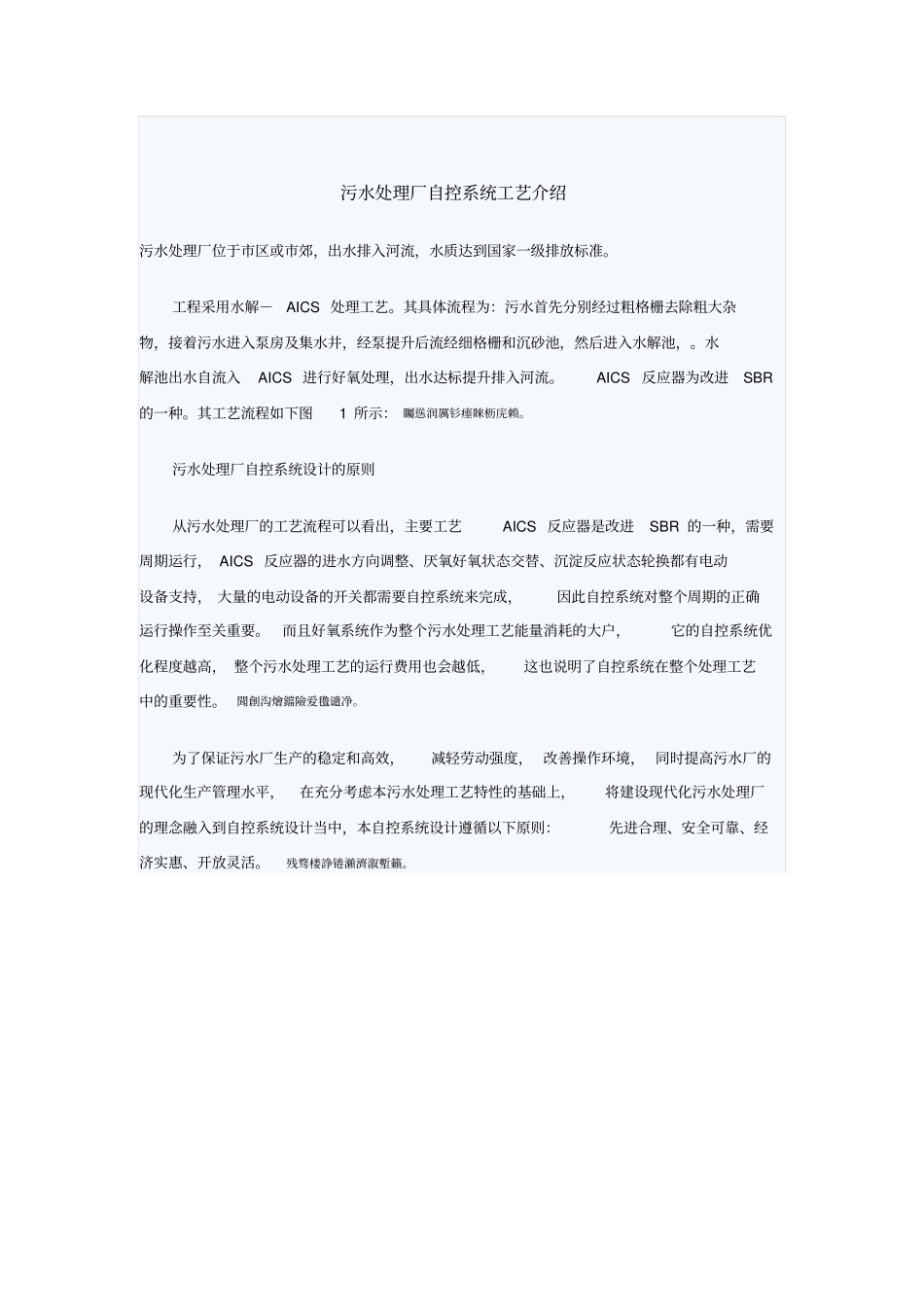

污水处理厂自控系统工艺介绍污水处理厂位于市区或市郊，出水排入河流，水质达到国家一级排放标准。工程采用水解－AICS 处理工艺。其具体流程为：污水首先分别经过粗格栅去除粗大杂物，接着污水进入泵房及集水井，经泵提升后流经细格栅和沉砂池，然后进入水解池，。水解池出水自流入AICS 进行好氧处理，出水达标提升排入河流。AICS 反应器为改进SBR的一种。其工艺流程如下图1 所示： 矚慫润厲钐瘗睞枥庑赖。污水处理厂自控系统设计的原则从污水处理厂的工艺流程可以看出，主要工艺AICS 反应器是改进SBR 的一种，需要周期运行， AICS 反应器的进水方向调整、厌氧好氧状态交替、沉淀反应状态轮换都有电动设备支持， 大量的电动设备的开关都需要自控系统来完成，因此自控系统对整个周期的正确运行操作至关重要。而且好氧系统作为整个污水处理工艺能量消耗的大户，它的自控系统优化程度越高， 整个污水处理工艺的运行费用也会越低，这也说明了自控系统在整个处理工艺中的重要性。聞創沟燴鐺險爱氇谴净。为了保证污水厂生产的稳定和高效，减轻劳动强度， 改善操作环境， 同时提高污水厂的现代化生产管理水平，在充分考虑本污水处理工艺特性的基础上，将建设现代化污水处理厂的理念融入到自控系统设计当中，本自控系统设计遵循以下原则：先进合理、安全可靠、经济实惠、开放灵活。残骛楼諍锩瀨濟溆塹籟。自控系统的构建污水处理厂的自控系统是由现场仪表和执行机构、信号采集控制和人机界面（监控） 设备三部分组成。 自控系统的构建主要是指三部分系统形式和设备的选择。本执行机构主要是根据工艺的要求由工艺专业确定，预留自控系统的接口，仪表的选择将在后面的部分进行描述。信号采集控制部分主要包括基本控制系统的选择以及系统确定后控制设备和必须通讯网络的选择。人机界面主要是指中控室和现场值班室监视设备的选择。酽锕极額閉镇桧猪訣锥。1、 基本系统的选择目前用于污水处理厂自控系统的基本形式主要有三种DCS 系统、现场总线系统和基于PC 控制的系统。 从规模来看三种系统所适用的规模是不同。DCS 系统和现场总线系统一般适用于控制点比较多而且厂区规模比较大的系统，基于 PC 的控制则用于小型而且控制点比较集中的控制系统。彈贸摄尔霁毙攬砖卤庑。基于 PC 的控制系统属于高度集成的控制系统，其人机界面和信号采集控制可能都处于同一个机器内， 受机器性能和容量的限制，本工程厂区比较大，控制点较多，因此采用...
