汽机整套启动资料

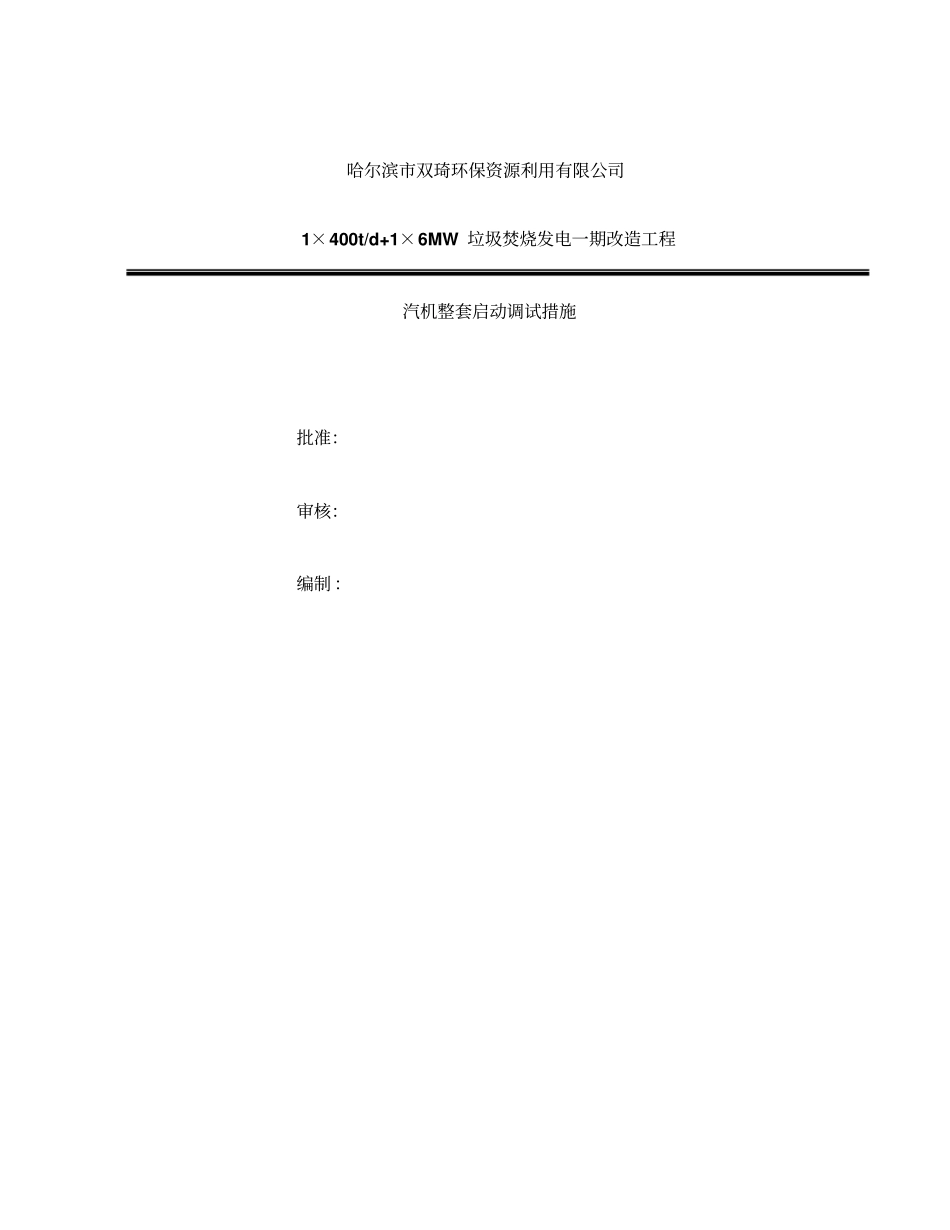

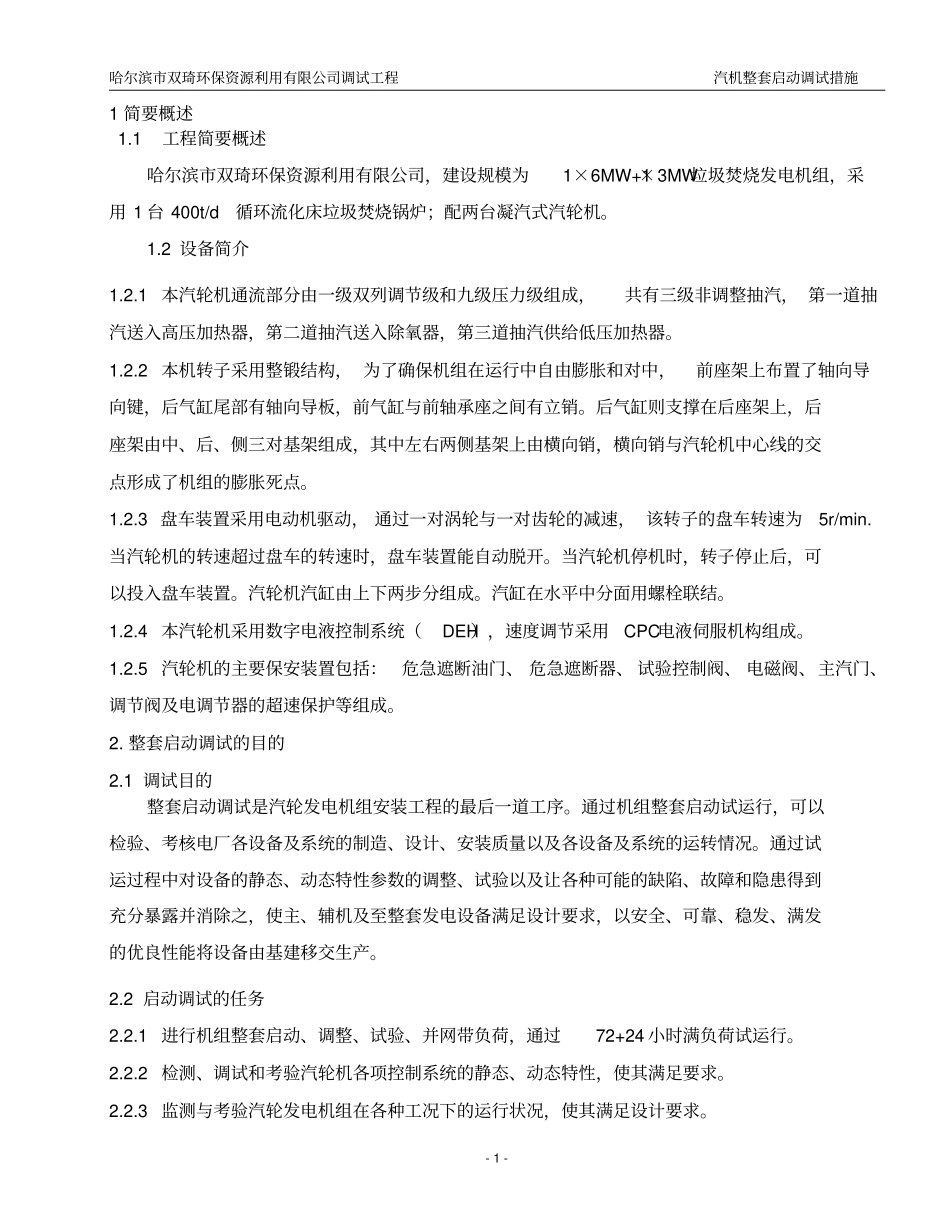

哈尔滨市双琦环保资源利用有限公司1×400t/d+1×6MW 垃圾焚烧发电一期改造工程汽机整套启动调试措施批准：审核：编制 ：哈尔滨市双琦环保资源利用有限公司调试工程汽机整套启动调试措施- 1 - 1 简要概述1.1工程简要概述哈尔滨市双琦环保资源利用有限公司，建设规模为1×6MW+1×3MW垃圾焚烧发电机组，采用 1 台 400t/d 循环流化床垃圾焚烧锅炉；配两台凝汽式汽轮机。1.2 设备简介1.2.1 本汽轮机通流部分由一级双列调节级和九级压力级组成，共有三级非调整抽汽， 第一道抽汽送入高压加热器，第二道抽汽送入除氧器，第三道抽汽供给低压加热器。1.2.2 本机转子采用整锻结构， 为了确保机组在运行中自由膨胀和对中，前座架上布置了轴向导向键，后气缸尾部有轴向导板，前气缸与前轴承座之间有立销。后气缸则支撑在后座架上，后座架由中、后、侧三对基架组成，其中左右两侧基架上由横向销，横向销与汽轮机中心线的交点形成了机组的膨胀死点。1.2.3 盘车装置采用电动机驱动， 通过一对涡轮与一对齿轮的减速， 该转子的盘车转速为5r/min.当汽轮机的转速超过盘车的转速时，盘车装置能自动脱开。当汽轮机停机时，转子停止后，可以投入盘车装置。汽轮机汽缸由上下两步分组成。汽缸在水平中分面用螺栓联结。1.2.4 本汽轮机采用数字电液控制系统（DEH），速度调节采用CPC电液伺服机构组成。1.2.5 汽轮机的主要保安装置包括：危急遮断油门、 危急遮断器、 试验控制阀、 电磁阀、主汽门、调节阀及电调节器的超速保护等组成。2. 整套启动调试的目的2.1 调试目的整套启动调试是汽轮发电机组安装工程的最后一道工序。通过机组整套启动试运行，可以检验、考核电厂各设备及系统的制造、设计、安装质量以及各设备及系统的运转情况。通过试运过程中对设备的静态、动态特性参数的调整、试验以及让各种可能的缺陷、故障和隐患得到充分暴露并消除之，使主、辅机及至整套发电设备满足设计要求，以安全、可靠、稳发、满发的优良性能将设备由基建移交生产。2.2 启动调试的任务2.2.1 进行机组整套启动、调整、试验、并网带负荷，通过72+24 小时满负荷试运行。2.2.2 检测、调试和考验汽轮机各项控制系统的静态、动态特性，使其满足要求。2.2.3 监测与考验汽轮发电机组在各种工况下的运行状况，使其满足设计要求。哈尔滨市双琦环保资源利用有限公司调试工程汽机整套启动调试措施- 2 - 2.2.4 考验机组辅机及各子系统与主机在各种运行工况下的协调...
