汽机逻辑说明

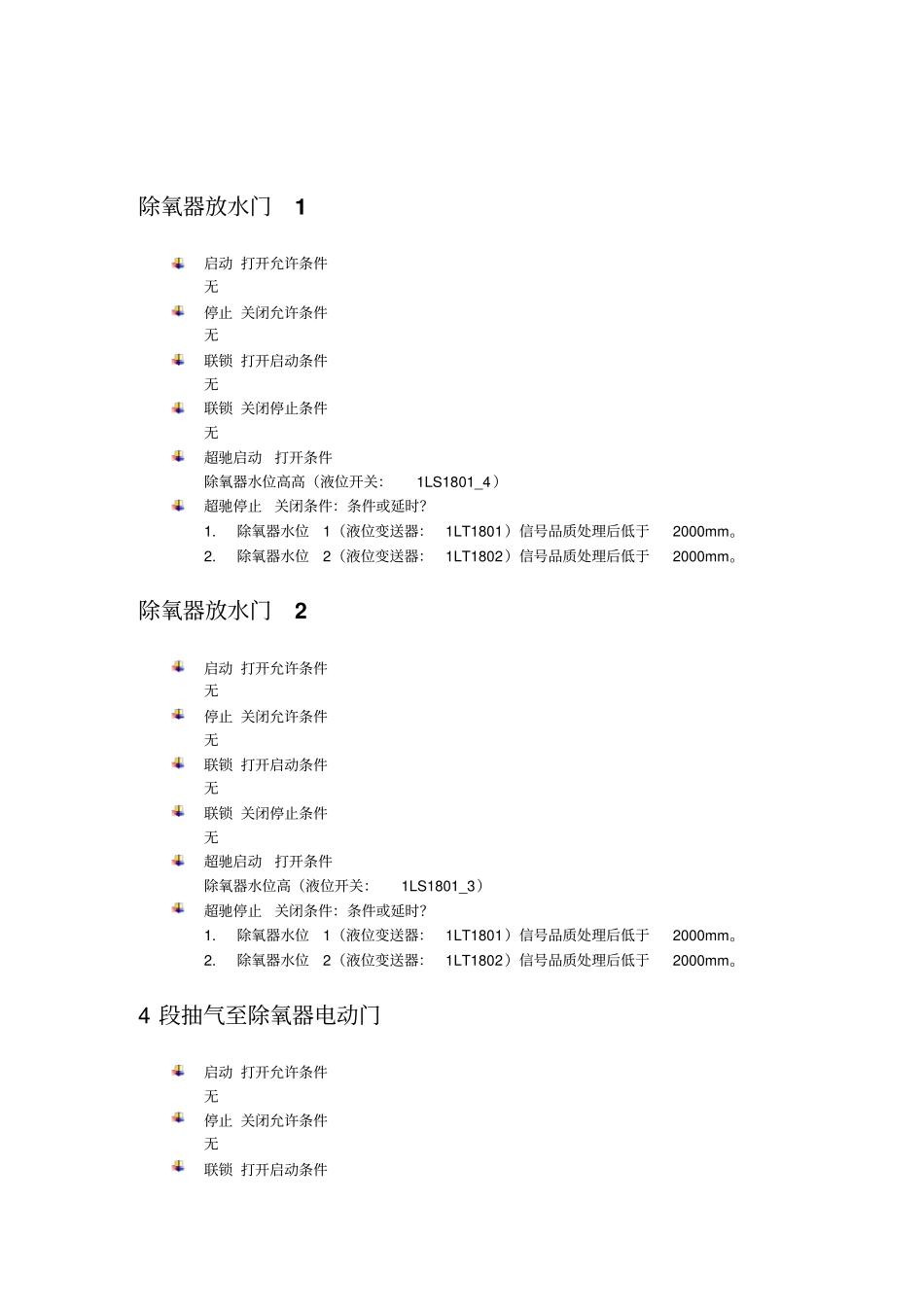

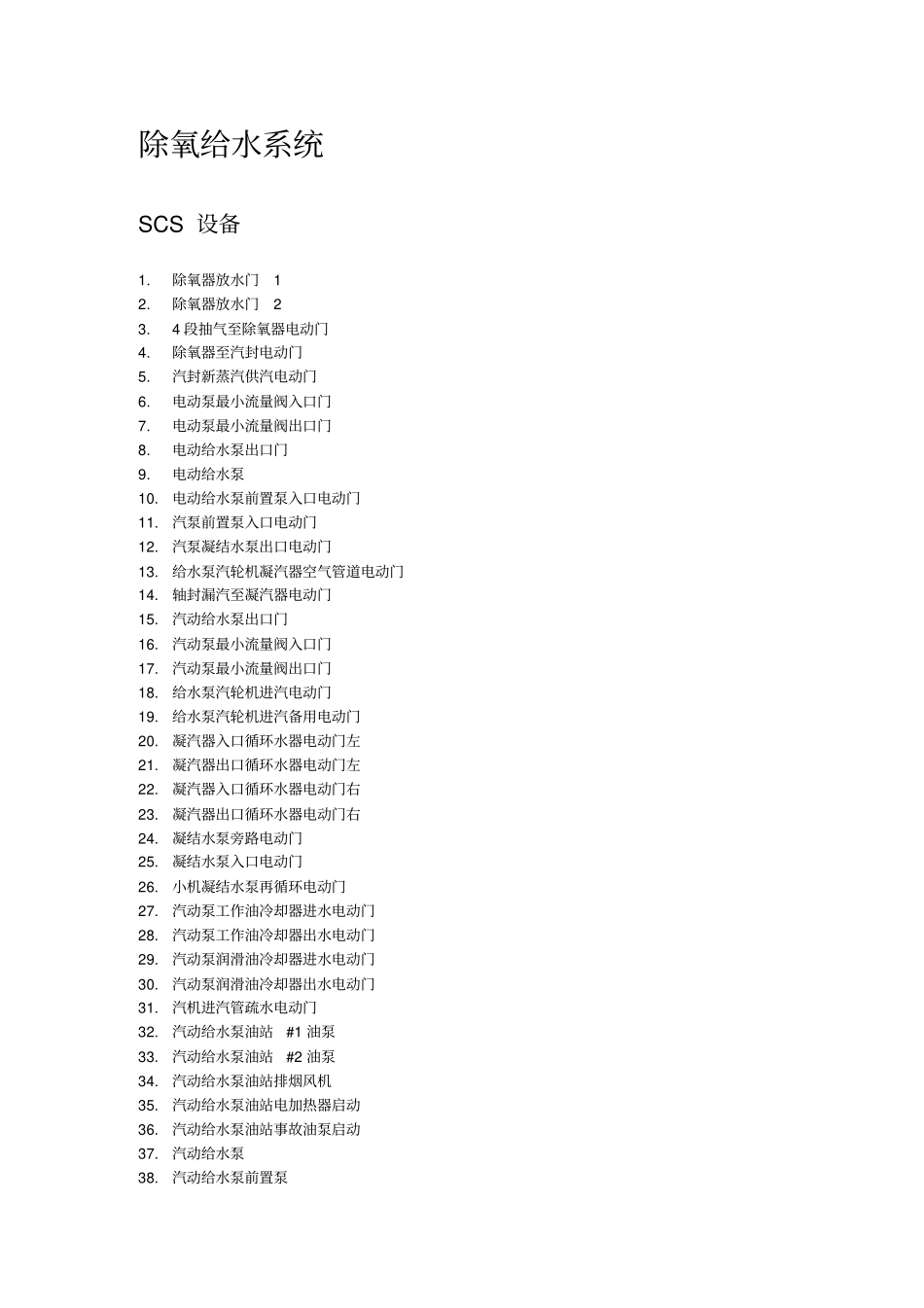

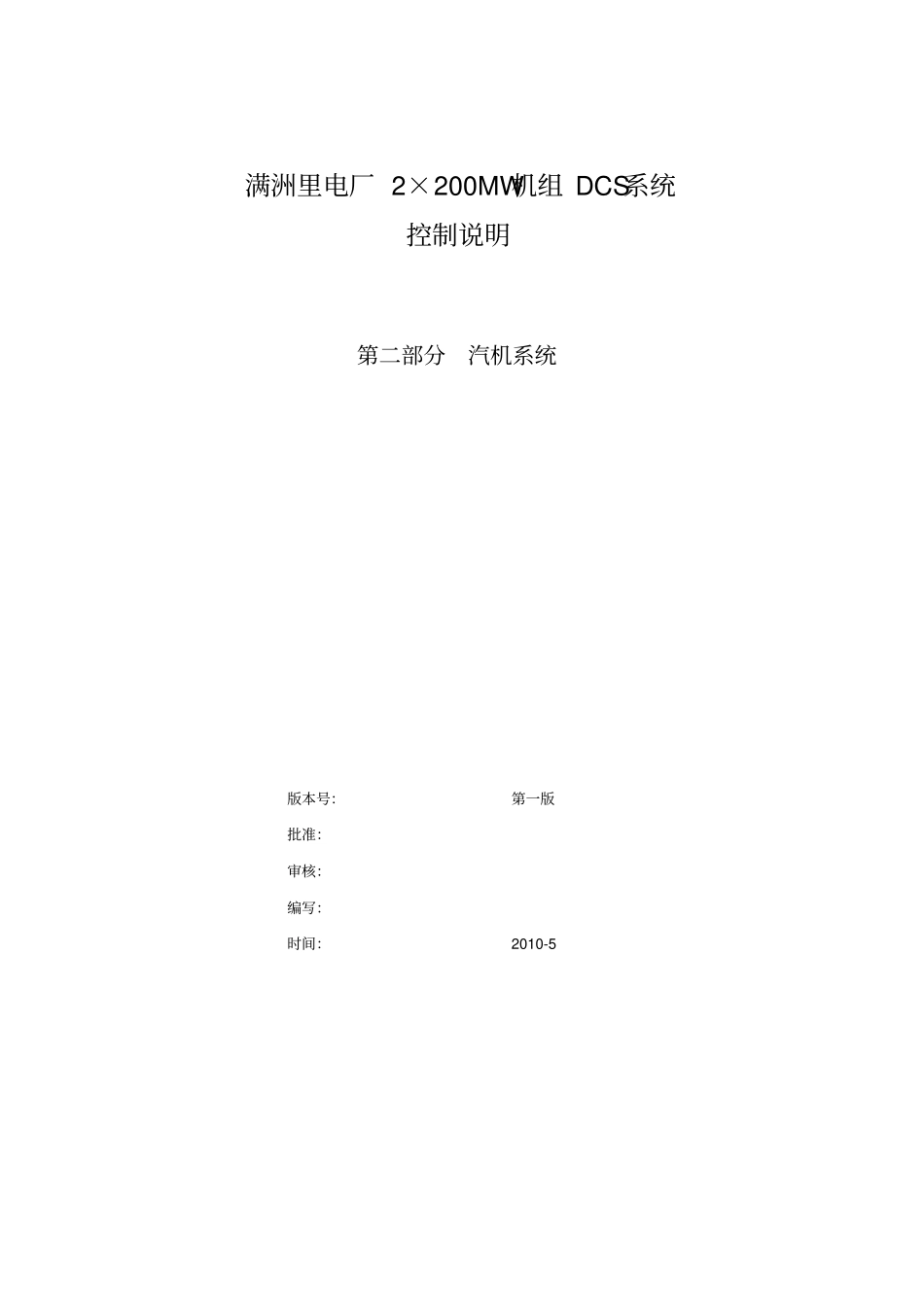

满洲里电厂 2×200MW机组 DCS系统控制说明第二部分汽机系统版本号：第一版批准：审核：编写：时间：2010-5 除氧给水系统SCS 设备1.除氧器放水门1 2.除氧器放水门2 3.4 段抽气至除氧器电动门4.除氧器至汽封电动门5.汽封新蒸汽供汽电动门6.电动泵最小流量阀入口门7.电动泵最小流量阀出口门8.电动给水泵出口门9.电动给水泵10.电动给水泵前置泵入口电动门11.汽泵前置泵入口电动门12.汽泵凝结水泵出口电动门13.给水泵汽轮机凝汽器空气管道电动门14.轴封漏汽至凝汽器电动门15.汽动给水泵出口门16.汽动泵最小流量阀入口门17.汽动泵最小流量阀出口门18.给水泵汽轮机进汽电动门19.给水泵汽轮机进汽备用电动门20.凝汽器入口循环水器电动门左21.凝汽器出口循环水器电动门左22.凝汽器入口循环水器电动门右23.凝汽器出口循环水器电动门右24.凝结水泵旁路电动门25.凝结水泵入口电动门26.小机凝结水泵再循环电动门27.汽动泵工作油冷却器进水电动门28.汽动泵工作油冷却器出水电动门29.汽动泵润滑油冷却器进水电动门30.汽动泵润滑油冷却器出水电动门31.汽机进汽管疏水电动门32.汽动给水泵油站#1 油泵33.汽动给水泵油站#2 油泵34.汽动给水泵油站排烟风机35.汽动给水泵油站电加热器启动36.汽动给水泵油站事故油泵启动37.汽动给水泵38.汽动给水泵前置泵除氧器放水门1 启动 打开允许条件无停止 关闭允许条件无联锁 打开启动条件无联锁 关闭停止条件无超驰启动打开条件除氧器水位高高（液位开关：1LS1801_4 ）超驰停止关闭条件：条件或延时？1.除氧器水位1（液位变送器：1LT1801）信号品质处理后低于2000mm。2.除氧器水位2（液位变送器：1LT1802）信号品质处理后低于2000mm。除氧器放水门2 启动 打开允许条件无停止 关闭允许条件无联锁 打开启动条件无联锁 关闭停止条件无超驰启动打开条件除氧器水位高（液位开关：1LS1801_3）超驰停止关闭条件：条件或延时？1.除氧器水位1（液位变送器：1LT1801）信号品质处理后低于2000mm。2.除氧器水位2（液位变送器：1LT1802）信号品质处理后低于2000mm。4 段抽气至除氧器电动门启动 打开允许条件无停止 关闭允许条件无联锁 打开启动条件无联锁 关闭停止条件无超驰启动打开条件无超驰停止关闭条件：条件或1.除氧器水位高高高（液位开关：1LS1801_5 ）2.汽机跳闸或发电机跳闸（注：此变量未定义）电动给水泵前置泵入口电动门启动 打开允许条件无停止 关闭允许条件电动给水泵不在运行位置（DI：1GSB_HT ）...
