汽车拆装及测绘综合实验【实验目的】1
了解汽车各主要组成部分的一般拆装方法；2
学会常用拆装及测绘工具的使用方法；3
学会机械零件的一般测绘方法及工艺分析；4
熟悉汽车变速箱等部分的典型结构和工作原理（利用并参考仿真软件）；5
熟悉变速箱的拆装方法、步骤、装配调整级技术要求
【实验条件】1
重庆长安 SC6350C 小型面包车；2
佳宜 CA350 动力构造及传动系统实验台；3
桑塔纳 2000 轿车变速器；4
拆装及测绘所需工量具等
【实验原理】汽车的各大组成部分的构造原理、功能作用及相互间安装位置及联系、各部名称和链接方式
【实验内容】1
学习并熟悉仿真软件；2
利用现有实验条件、拆装并测绘变速器的零部件；3
绘制相关零部件的草图及工程图
【实验报告】1
实验条件及手段3

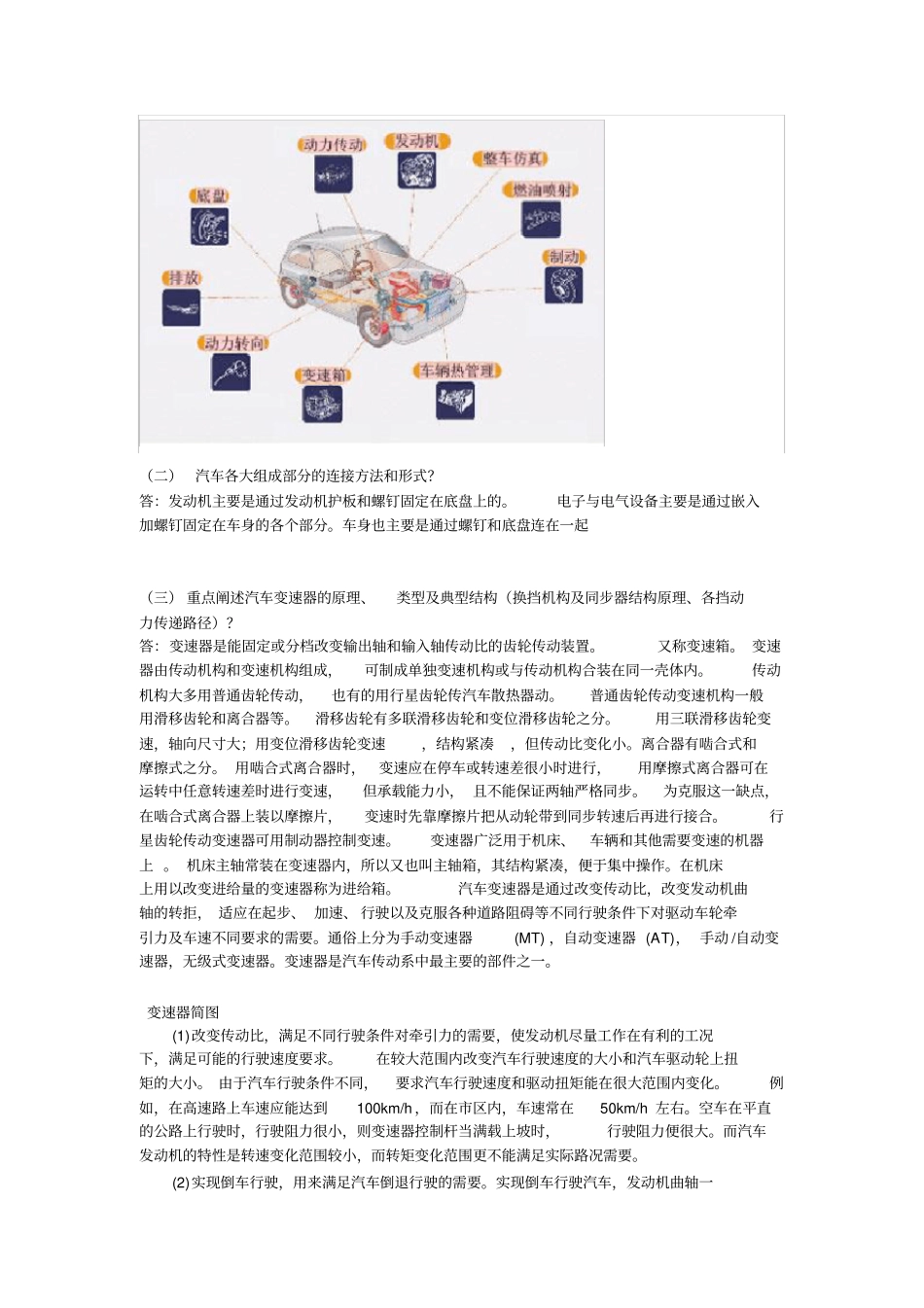

实验原理及内容（一）汽车的各大组成部分名称、构成及功用
答： 1．发动机发动机是汽车的动力装置
其作用是使燃料燃烧产生动力，然后通过底盘的传动系驱动车轮使汽车行驶
发动机主要有汽油机和柴油机两种
汽油发动机由曲柄连杆机构、配气机构和燃料供给系、冷却系、润滑系、点火系、起动系组成
柴油发动机的点火方式为压燃式，所以无点火系
2．底盘底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动,保证正常行驶
底盘由传动系、行驶系、转向系和制动系四部分组成
3．车身车身安装在底盘的车架上，用以驾驶员、旅客乘坐或装载货物
轿车、客车的车身一般是整体结构，货车车身一般是由驾驶室和货箱两部分组成
4．电气设备电气设备由电源和用电设备两大部分组成
电源包括蓄电池和发电机
用电设备包括发动机的起动系、汽油机的点火系和其它用电装置
（二）汽车各大组成部分的连接方法和形式
答：发动机主要是通过发动机护板和螺钉固定在底盘上的
电子与电气设备主要是通过嵌入加螺钉固定在车身
