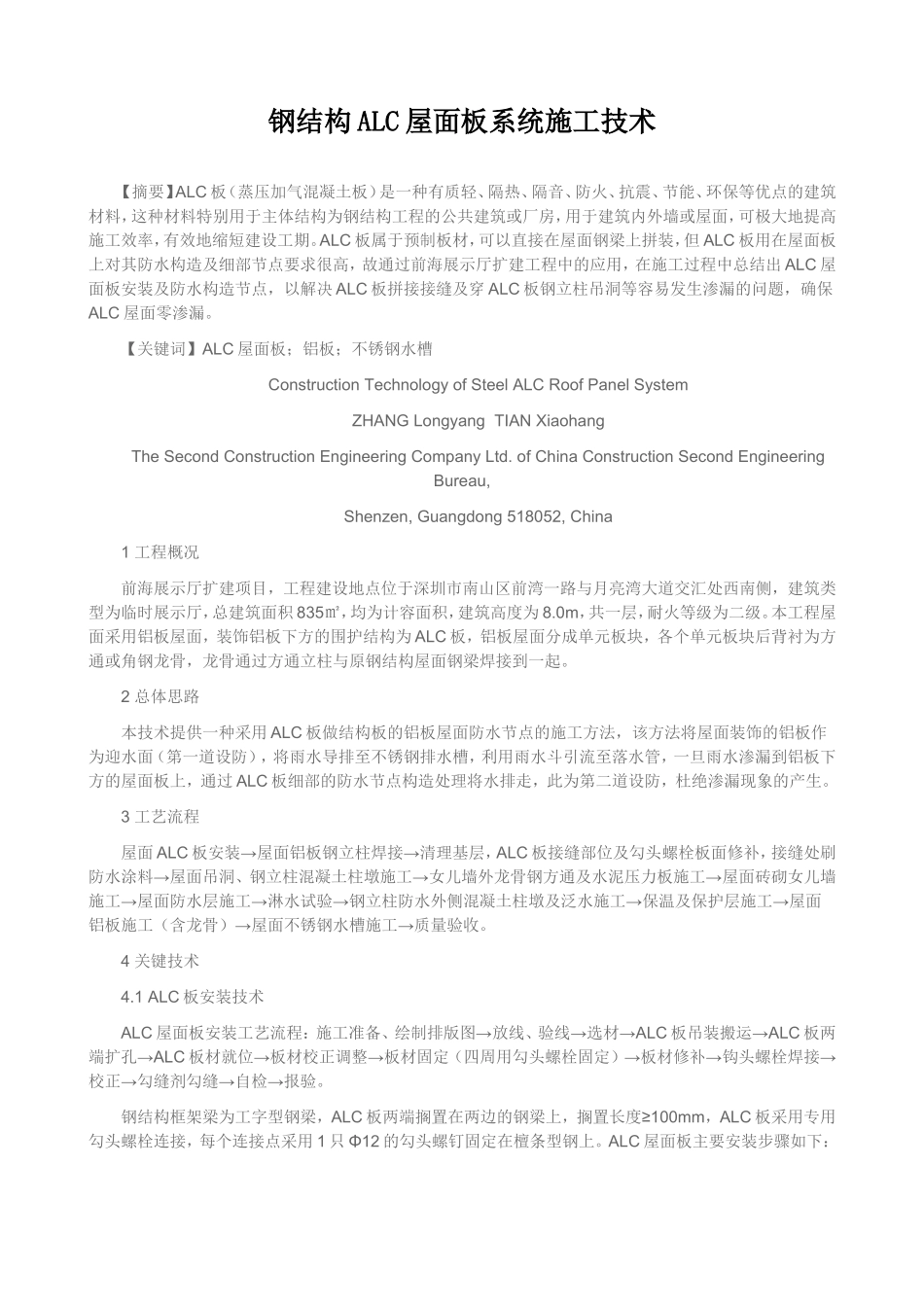

钢结构ALC屋面板系统施工技术

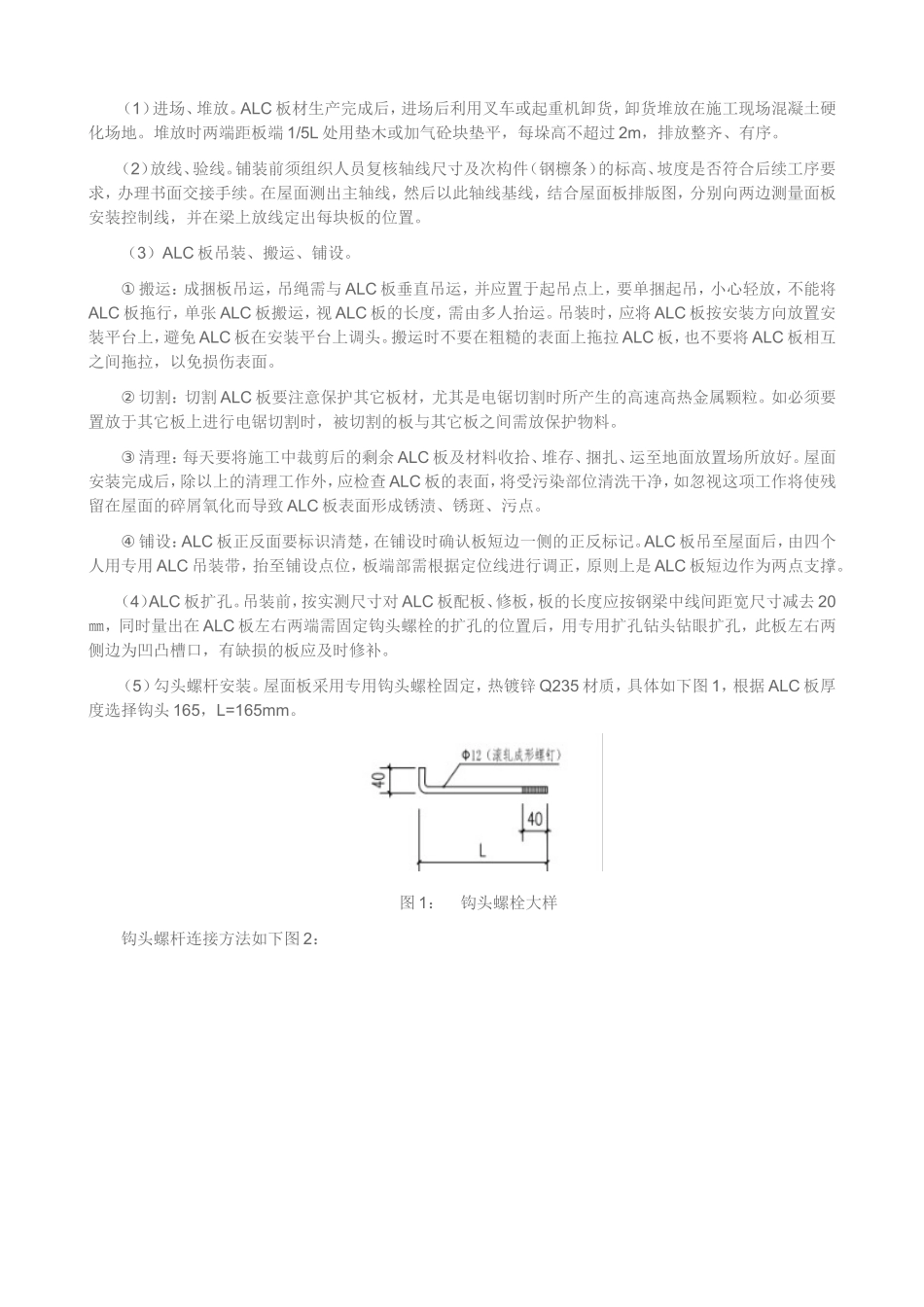

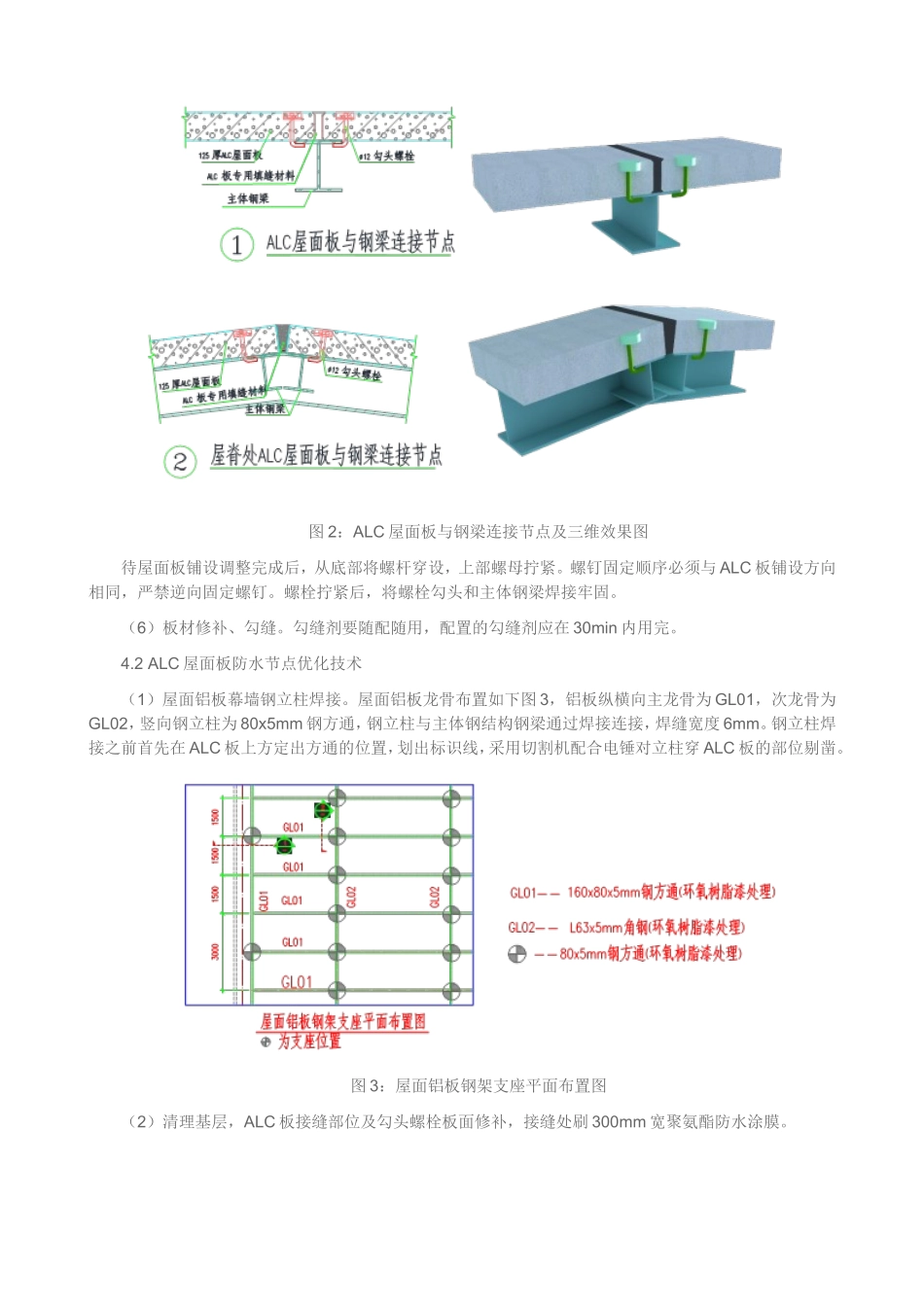

钢结构 ALC 屋面板系统施工技术【摘要】ALC 板（蒸压加气混凝土板）是一种有质轻、隔热、隔音、防火、抗震、节能、环保等优点的建筑材料，这种材料特别用于主体结构为钢结构工程的公共建筑或厂房，用于建筑内外墙或屋面，可极大地提高施工效率，有效地缩短建设工期。ALC 板属于预制板材，可以直接在屋面钢梁上拼装，但 ALC 板用在屋面板上对其防水构造及细部节点要求很高，故通过前海展示厅扩建工程中的应用，在施工过程中总结出 ALC 屋面板安装及防水构造节点，以解决 ALC 板拼接接缝及穿 ALC 板钢立柱吊洞等容易发生渗漏的问题，确保ALC 屋面零渗漏。【关键词】ALC 屋面板；铝板；不锈钢水槽Construction Technology of Steel ALC Roof Panel SystemZHANG Longyang TIAN XiaohangThe Second Construction Engineering Company Ltd. of China Construction Second Engineering Bureau,Shenzen, Guangdong 518052, China1 工程概况前海展示厅扩建项目，工程建设地点位于深圳市南山区前湾一路与月亮湾大道交汇处西南侧，建筑类型为临时展示厅，总建筑面积 835㎡，均为计容面积，建筑高度为 8.0m，共一层，耐火等级为二级。本工程屋面采用铝板屋面，装饰铝板下方的围护结构为 ALC 板，铝板屋面分成单元板块，各个单元板块后背衬为方通或角钢龙骨，龙骨通过方通立柱与原钢结构屋面钢梁焊接到一起。2 总体思路本技术提供一种采用 ALC 板做结构板的铝板屋面防水节点的施工方法，该方法将屋面装饰的铝板作为迎水面（第一道设防），将雨水导排至不锈钢排水槽，利用雨水斗引流至落水管，一旦雨水渗漏到铝板下方的屋面板上，通过 ALC 板细部的防水节点构造处理将水排走，此为第二道设防，杜绝渗漏现象的产生。 3 工艺流程屋面 ALC 板安装→屋面铝板钢立柱焊接→清理基层，ALC 板接缝部位及勾头螺栓板面修补，接缝处刷防水涂料→屋面吊洞、钢立柱混凝土柱墩施工→女儿墙外龙骨钢方通及水泥压力板施工→屋面砖砌女儿墙施工→屋面防水层施工→淋水试验→钢立柱防水外侧混凝土柱墩及泛水施工→保温及保护层施工→屋面铝板施工（含龙骨）→屋面不锈钢水槽施工→质量验收。4 关键技术4.1 ALC 板安装技术ALC 屋面板安装工艺流程：施工准备、绘制排版图→放线、验线→选材→ALC 板吊装搬运→ALC 板两端扩孔→ALC 板材就位→板材校正调整→板材固定（四周用勾头螺栓固定）→板材修补→钩头螺栓焊接→校...
