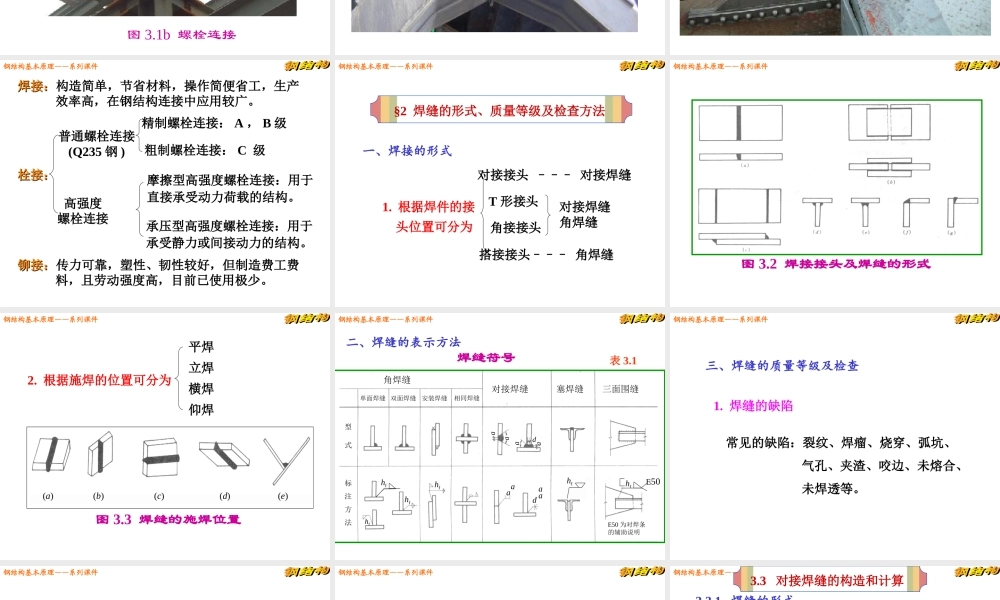

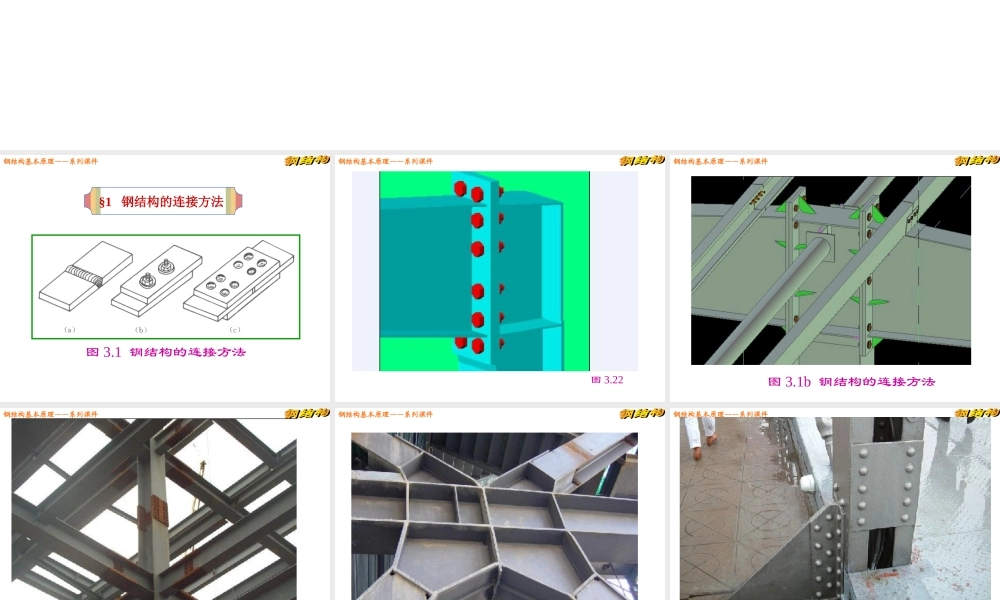

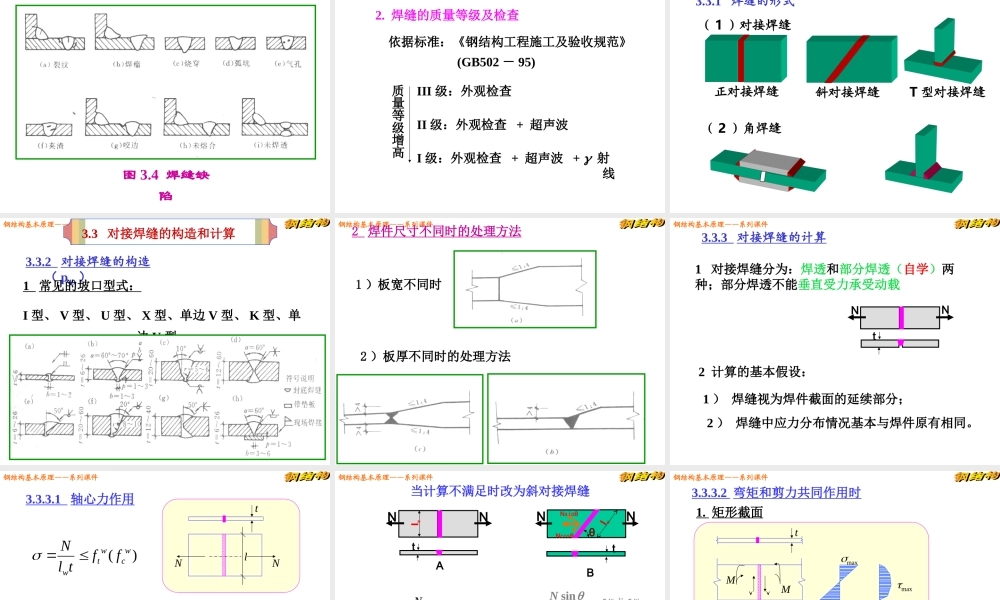

钢结构基本原理——系列课件第三章第三章钢结构的连接钢结构的连接钢结构基本原理——系列课件图 3.1 钢结构的连接方法§1 钢结构的连接方法钢结构基本原理——系列课件图 3.22 钢结构基本原理——系列课件图 3.1b 钢结构的连接方法钢结构基本原理——系列课件图 3.1b 螺栓连接钢结构基本原理——系列课件钢结构基本原理——系列课件钢结构基本原理——系列课件焊接：焊接：构造简单，节省材料，操作简便省工，生产效率高，在钢结构连接中应用较广。栓接：栓接：普通螺栓连接(Q235 钢 )精制螺栓连接： A ， B 级粗制螺栓连接： C 级高强度螺栓连接摩擦型高强度螺栓连接：用于直接承受动力荷载的结构。承压型高强度螺栓连接：用于承受静力或间接动力的结构。铆接：铆接：传力可靠，塑性、韧性较好，但制造费工费料，且劳动强度高，目前已使用极少。钢结构基本原理——系列课件§2 焊缝的形式、质量等级及检查方法一、焊接的形式1. 根据焊件的接头位置可分为对接接头 ––– 对接焊缝角接接头搭接接头––– 角焊缝T 形接头对接焊缝角焊缝钢结构基本原理——系列课件图 3.2 焊接接头及焊缝的形式钢结构基本原理——系列课件2. 根据施焊的位置可分为平焊立焊横焊仰焊(a)(b)(c)(d)(e)图 3.3 焊缝的施焊位置钢结构基本原理——系列课件二、焊缝的表示方法焊缝符号表 3.1hfhf E50daaaahfhf hf hf aaaad角焊缝单面焊缝 双面焊缝安装焊缝相同焊缝型式标注方法对接焊缝塞焊缝三面围缝E50 为对焊条的辅助说明钢结构基本原理——系列课件三、焊缝的质量等级及检查1. 焊缝的缺陷常见的缺陷：裂纹、焊瘤、烧穿、弧坑、气孔、夹渣、咬边、未熔合、未焊透等。钢结构基本原理——系列课件图 3.4 焊缝缺陷钢结构基本原理——系列课件2. 焊缝的质量等级及检查依据标准：《钢结构工程施工及验收规范》 (GB502 － 95)III 级：外观检查II 级：外观检查 + 超声波I 级：外观检查 + 超声波 + 射线质量等级增高钢结构基本原理——系列课件（ 1 ）对接焊缝正对接焊缝（ 2 ）角焊缝T 型对接焊缝斜对接焊缝3.3 对接焊缝的构造和计算3.3.1 焊缝的形式钢结构基本原理——系列课件3.3 对接焊缝的构造和计算3.3.2 对接焊缝的构造 （ p49 ）1 常见的坡口型式：I 型、 V 型、 U 型、 X 型、单边 V 型、 K 型、单边 U 型。钢结构基本原理——系列课件2 焊件尺寸不同时的处理方法1 ）板宽不同时2 ...
