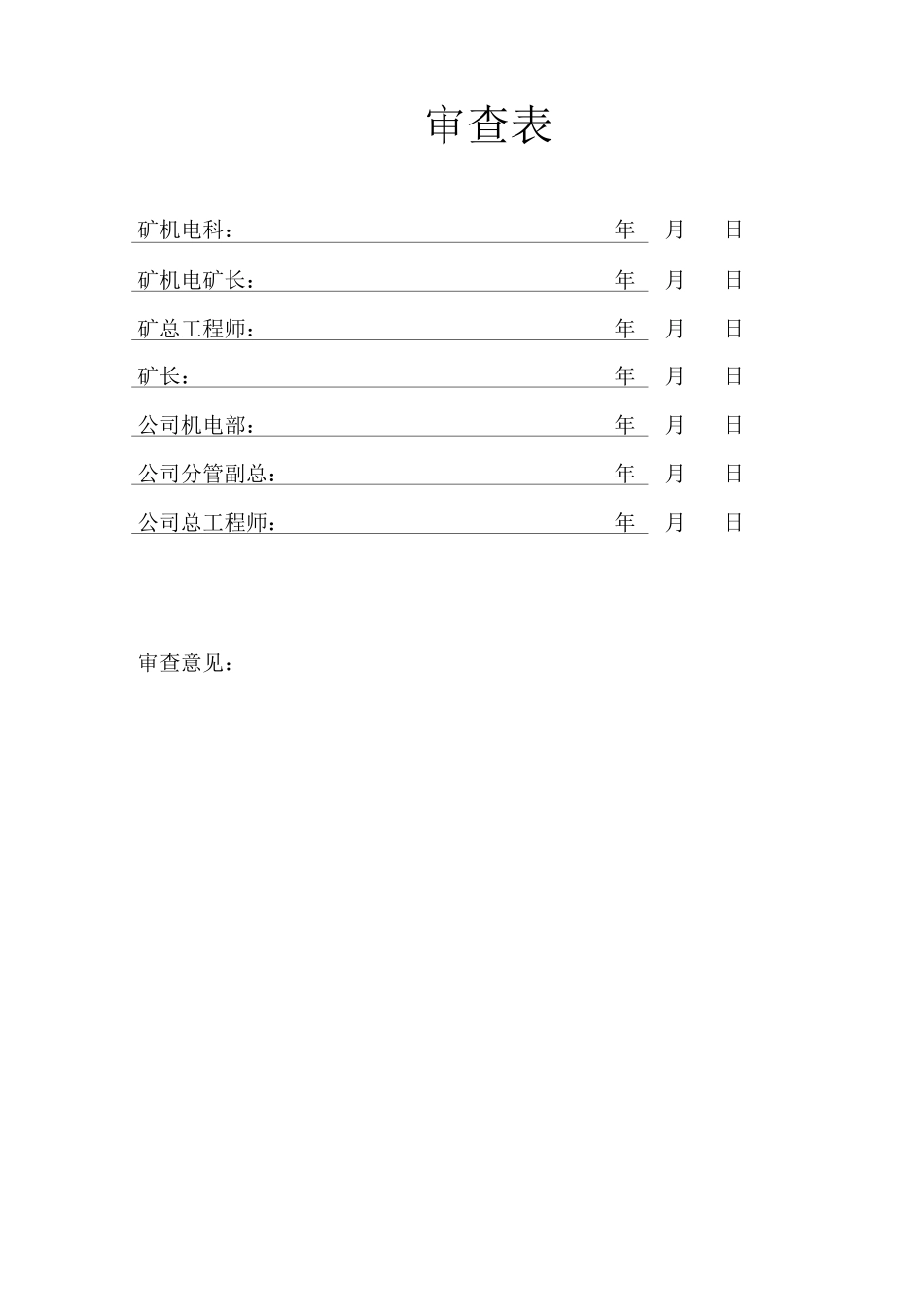

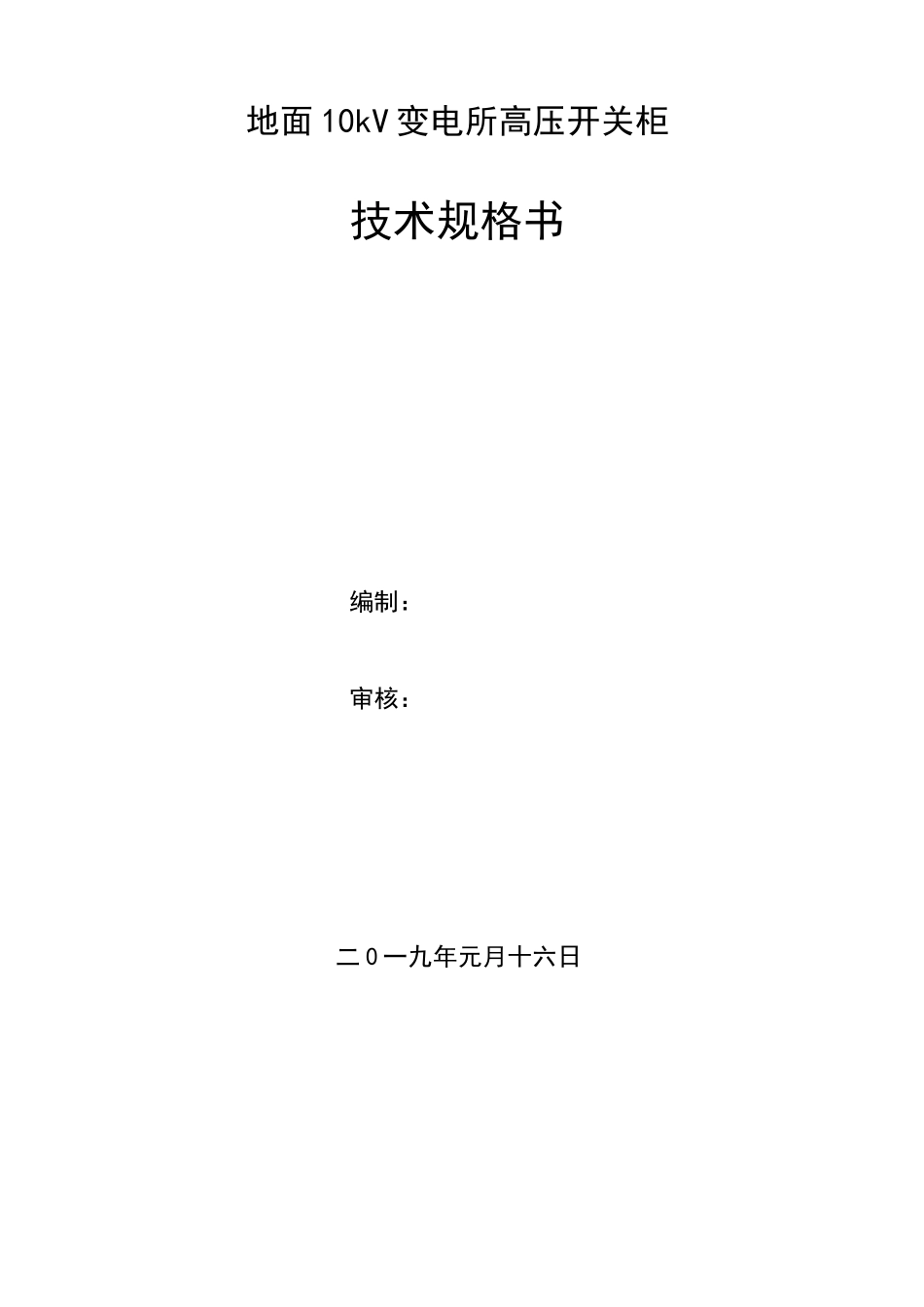

地面 10kV 变电所高压开关柜技术规格书编制：审核：二 0 一九年元月十六日审查表矿机电科：年月日矿机电矿长：年月日矿总工程师：年月日矿长：年月日公司机电部：年月日公司分管副总：年月日公司总工程师：年月日审查意见：1、供货范围2、项目概况3、总的要求结构及性能要求4、项目环境5、技术文件6、其他要求7、试验8、质量保证和管理9、技术服务、设计联络、工厂检验和监造10、供方提供必须的备品备件、专用工具1 供货范围本表仅为 10KV 变电所综合自动化装置供货范围的主要项目，卖方应根据买方的技术条件提出详细的设备清单。10KV 站：序号称名号型单位数量注备面台1X台1X台1X压路电6各1量足、则33量^流呻總路翳>8路豊控15测遥台1X台1X台1X2保括尾动包及差1(盒的旗线光捋接KV测纤O户七1涉M台3纤）310KV 三段电流保护测控装置台5410KV 变压器保护装置台2就地分散安装510KV 电容器保护装置台2就地分散安装610KV 分段保护自投装置（含备自台1就地分散安装710KVPT 并列测控单元台1就地分散安装8微机消谐装置SMR-WXB台2就地分散安装9以太网交换机台1就地分散安装10五防及监控主机台111监控、五防等软件套112五防锁具及配件套113打印机台114备品备件套1CPU 板 2 块，测控装置一台，电源板一块15网络连接电缆套1满足工程需要16操作台台12 项目概况本变电所的二次设备采用 GCSAS 型变电站综合自动化装置，完成变电站的监控及保护功能，同时向上级调度单位提供变电站运行状况信息，完成远动系统 RTV（远方终端单元）功能。其保护型式为：10kV 保护：10kV 馈出线设电流速断保护和过电流保护，速断保护为主保护，过流保护为后备保护。在 10kV 馈出线上安装 FRD-CT 型零序电流互感器和 FRD-XL 单相接地保护装置，构成单相接地保护，单相接地保护动作于信号。电容器柜设无时限过电流，保护动作于跳闸。过电压保护、单相接地保护。低压馈线利用开关自身的过流脱扣器实现保护°1OKV 主接线采用单母线分段接线；400V 主接线采用采用单母线分段接线。3、总的要求3.1 需知3.1.1 供货方（或供货厂，下同）必须有权威机构颁发的 ISO-9000 系列的认证证书或等同的质量保证体系认证证书及华北电网有限公司进网许可证。供货方或供货厂（包括分包厂）应设计、制造和提供过同类设备，且使用条件应与本工程相类似，或按较规定的条件更严格，至少有 3 台套 3 年以上的商业运行经验。3.1.2 供货方应仔细阅读招标文件。供货方提供的...
