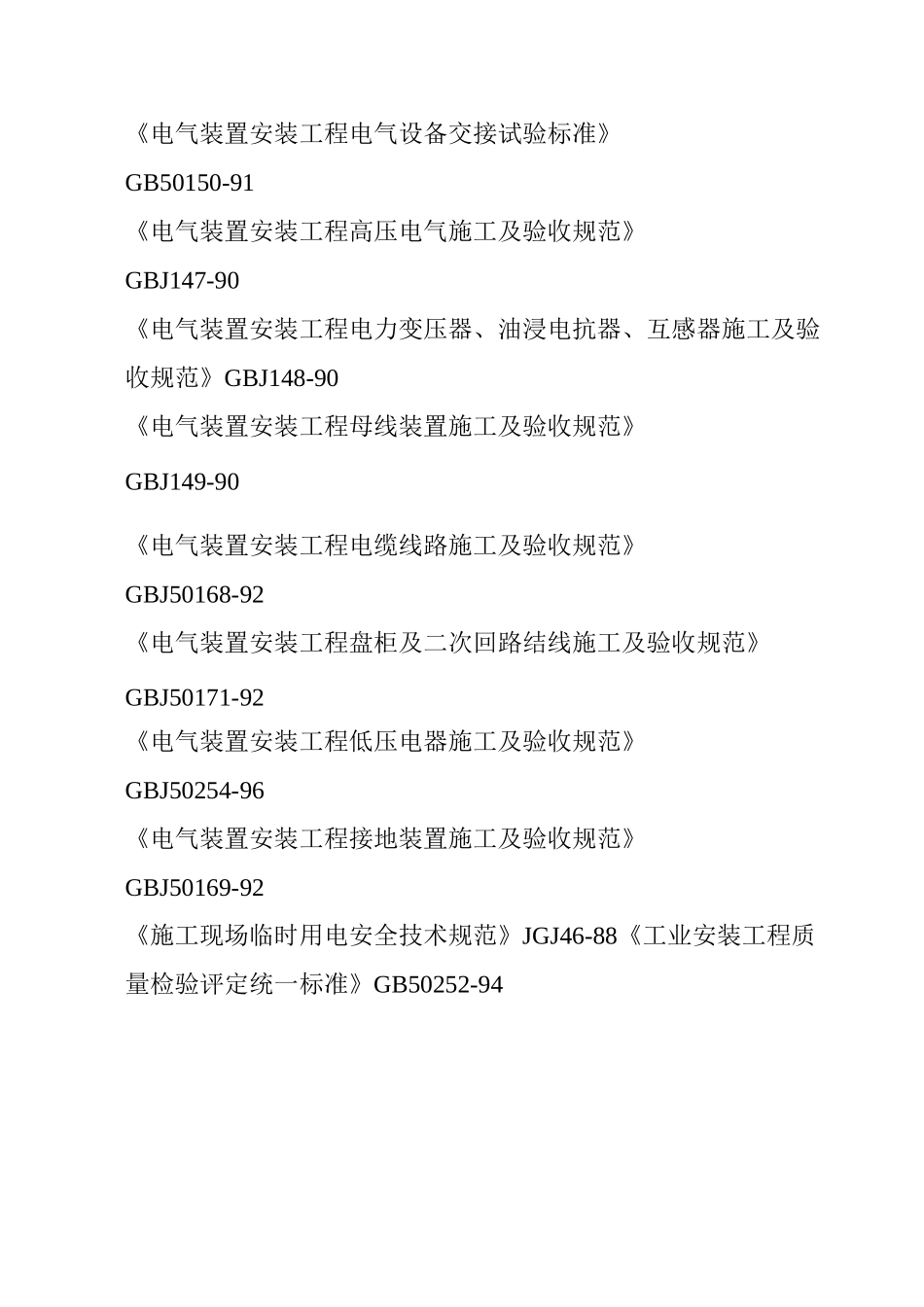

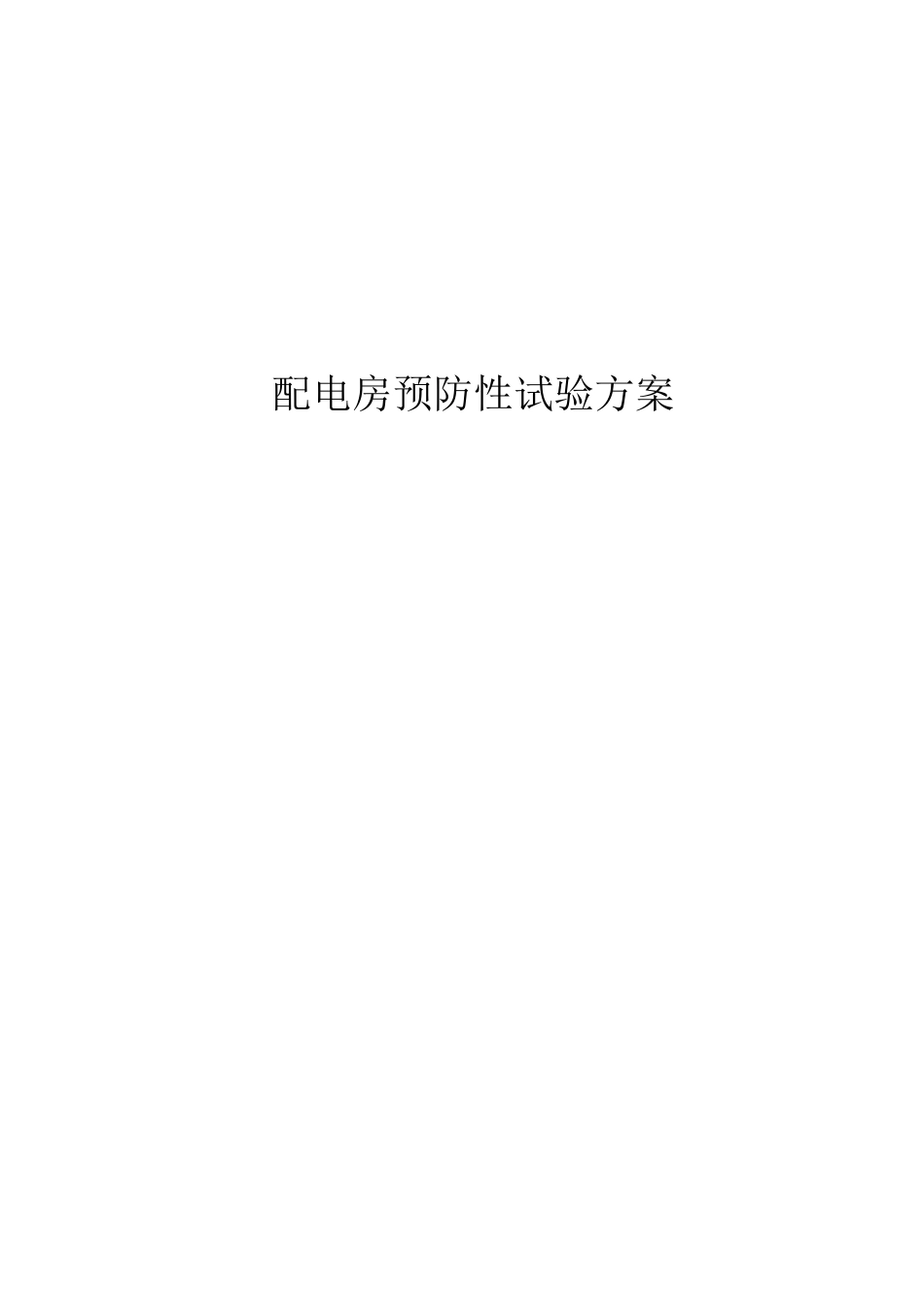

配电房预防性试验方案第一章工程概述第二章编制依据第三章试验工作准备第四章主要工程量第五章试验报告样表（含试验项目第六章试验工期第七章试验安全保障措施第八章试验设备清单第一章工程概述10KV 变电房一座，500KVA 变压器 2 台，高压柜、低压柜全部做系统电气试验。第二章编制依据《电气装置安装工程电气设备交接试验标准》GB50150-91《电气装置安装工程高压电气施工及验收规范》GBJ147-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90《电气装置安装工程母线装置施工及验收规范》GBJ149-90《电气装置安装工程电缆线路施工及验收规范》GBJ50168-92《电气装置安装工程盘柜及二次回路结线施工及验收规范》GBJ50171-92《电气装置安装工程低压电器施工及验收规范》GBJ50254-96《电气装置安装工程接地装置施工及验收规范》GBJ50169-92《施工现场临时用电安全技术规范》JGJ46-88《工业安装工程质量检验评定统一标准》GB50252-94第三章试验工作准备1. 人员配备：我公司选派有多年经验的电气工程师对本工程全程把控。确保万无一失。2. 设备配备：针对本工程的现场情况配备试验所需一切设备，详见调试设备清单。3. 技术准备：编制安全管理和保障措施。第四章主要工程量500KVA 变压器系统试验，高压柜试验，低压柜试验，线路双电源重合闸试验，母线芯调试，避雷器试验，电压互感器试验，电流互感器试验，接地装置试验，接地网试验。第五章试验项目1、变压器(10KV500KVA)在变压器投入运行前，应作如下试验，试验前应再次对套管、气体继电器进行放气，并检查吸湿器的下法兰与罩间运输用密封垫是否已拆除。1.1 变压器试验(1) 测量绕组连同套管的绝缘电阻，绝缘电阻不应低于产品出厂试验值的 70%。(2) 测量绕组各分接位置上的电压比，所测变比误差不超过±0.5%，附家试验数值(3) 测量绕组各分接位置的的直流电阻，与同温下产品出三实测数值比较，相应变化不应大于 2%，附厂家试验数值(4) 绕组连同套管的交流耐压试验。(5) 用不大于 130%的额定电压进行空载试验，注意此试验中变压器的音响及仪表之变化。(6) 测量变压器之空载电流与空载损耗测得结果应与出厂试验结果基本相符，附厂家出厂数数值空载损耗(KW)上述项目先后程序。1.2 变压器检查。(1) 整定与试验保护装置如多功能保护器等(2) 试验断路器的传动机构与联锁装置之动作(3) 检查储油柜油面，储油柜与变压器连接之连管活门一定要开通(4) 校验温...
