汽车机械基础实习试验指导书VIP专享

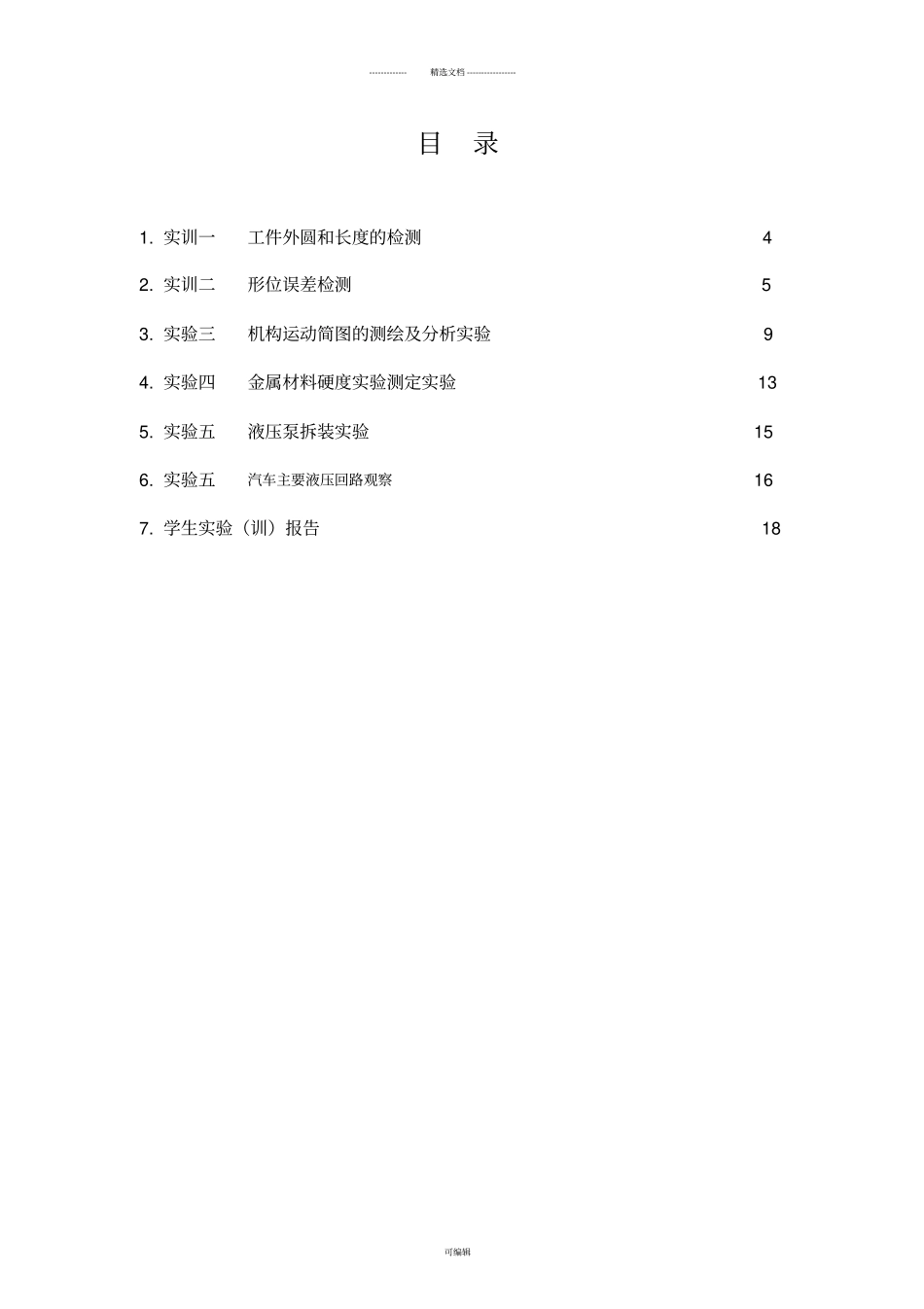

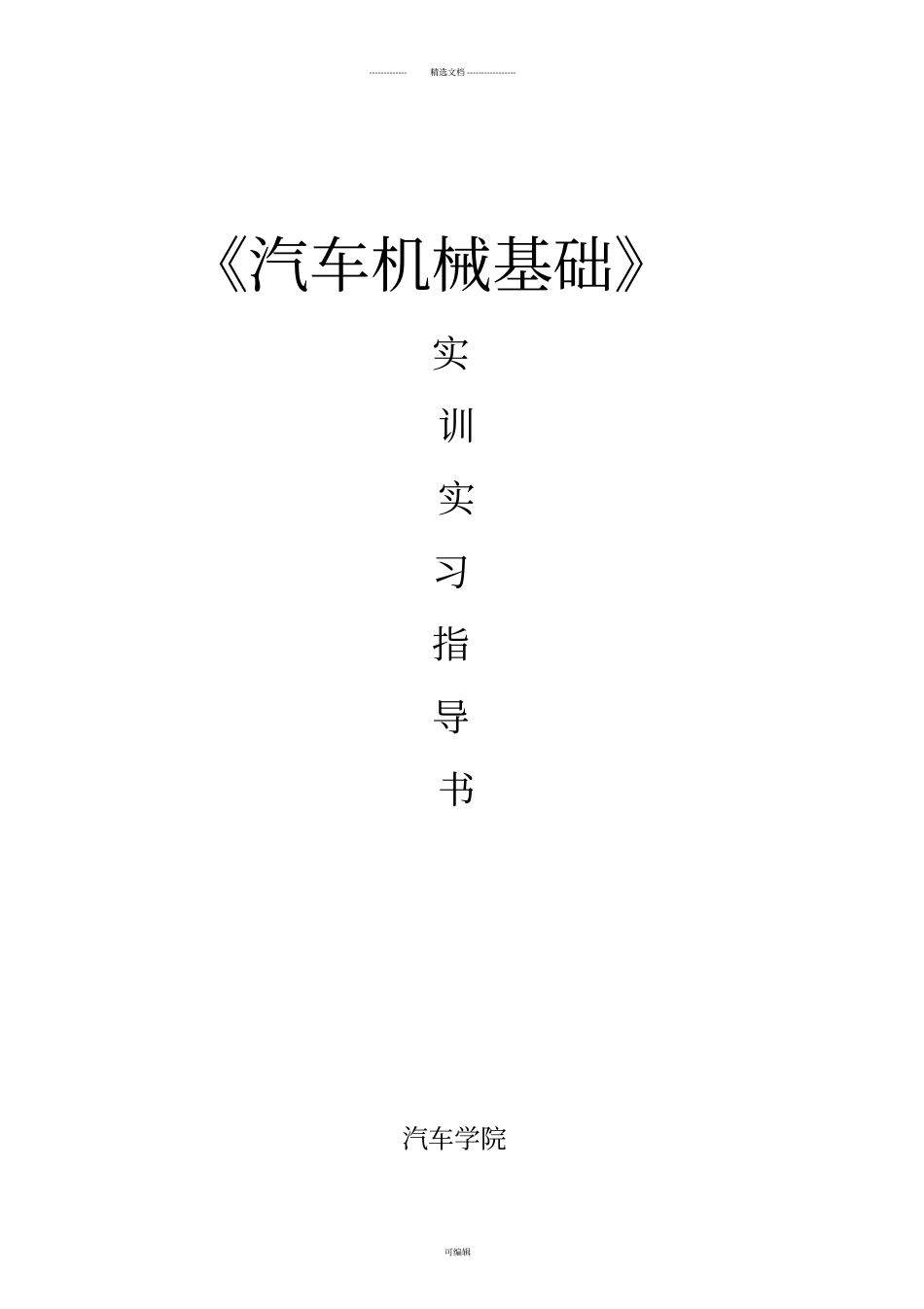

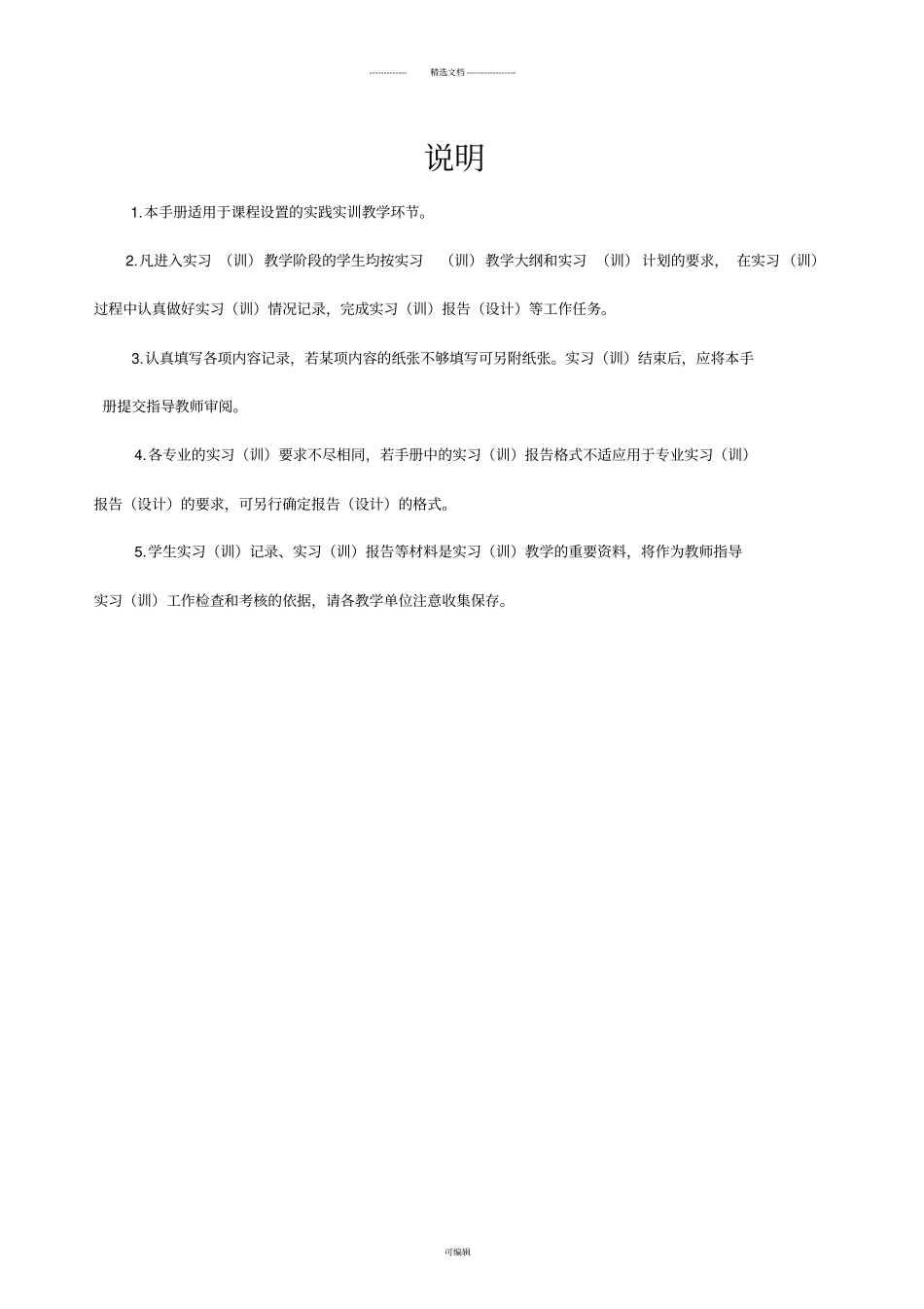

-------------精选文档 ----------------- 可编辑《汽车机械基础》实训实习指导书汽车学院-------------精选文档 ----------------- 可编辑目录1. 实训一工件外圆和长度的检测42. 实训二形位误差检测53. 实验三机构运动简图的测绘及分析实验94. 实验四金属材料硬度实验测定实验135. 实验五液压泵拆装实验156. 实验五汽车主要液压回路观察167. 学生实验（训）报告18-------------精选文档 ----------------- 可编辑说明1.本手册适用于课程设置的实践实训教学环节。2.凡进入实习 （训）教学阶段的学生均按实习（训）教学大纲和实习 （训） 计划的要求， 在实习（训）过程中认真做好实习（训）情况记录，完成实习（训）报告（设计）等工作任务。3.认真填写各项内容记录，若某项内容的纸张不够填写可另附纸张。实习（训）结束后，应将本手册提交指导教师审阅。4.各专业的实习（训）要求不尽相同，若手册中的实习（训）报告格式不适应用于专业实习（训）报告（设计）的要求，可另行确定报告（设计）的格式。5.学生实习（训）记录、实习（训）报告等材料是实习（训）教学的重要资料，将作为教师指导实习（训）工作检查和考核的依据，请各教学单位注意收集保存。-------------精选文档 ----------------- 可编辑实训一工件外圆和长度的检测一、实验目的1、熟悉游标卡尺、深度游标卡尺和外径千分尺的使用方法2、了解游标类、微分类量具的种类二、实验设备及工具游标卡尺、深度游标卡尺、外径千分尺、被测工件合理选用量具：根据图纸的标注，被测工件尺寸公差≥0.05mm ，用游标类量具检测，游标卡尺的分度值为0.02mm 、0.05mm等，测量范围一般为0-150mm、0-200mm、0-300mm、0-500mm、0-1000mm、0-2000mm及 0-3000mm。反之用千分尺测量，千分尺的分度值为0.01mm ，规格有 0-25mm、25-50 mm、50-75 mm直至 600-700mm。二、实验内容1、校对游标卡尺、千分尺的零位。若零位不能对正时，记下此时得代数值，将零件的各测量数据减去该代数值。2、用游标卡尺测量标准量块，根据标准量块值熟悉掌握游标尺卡脚和工件接触的松紧程度。3、根据附图三零件的图纸标注要求，选择合适的计量器具。4、如果测量外圆，应在圆柱体不同截面、不同方向测量3 — 5 点，记下读数；若测量长度，可沿圆周位置测量几点，记录读数。5、测量外圆时，可用不同分度值的计量器具测量，对结果进行比较，判断测量的准确性。6、将这些数据取平均值并和图纸要求比...
