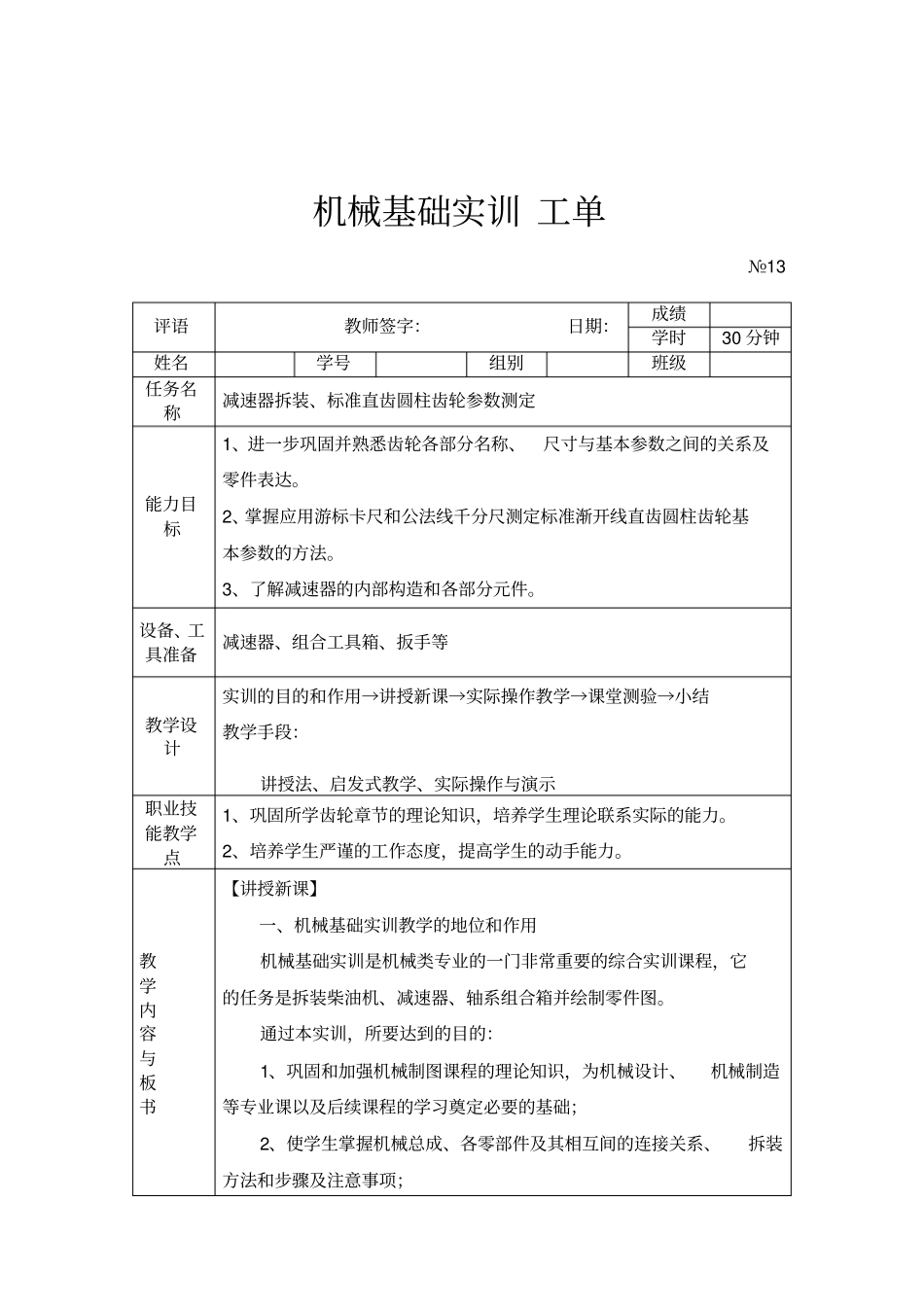

机械基础实训 工单№13评语教师签字：日期：成绩学时30 分钟姓名学号组别班级任务名称减速器拆装、标准直齿圆柱齿轮参数测定能力目标1、进一步巩固并熟悉齿轮各部分名称、尺寸与基本参数之间的关系及零件表达。2、掌握应用游标卡尺和公法线千分尺测定标准渐开线直齿圆柱齿轮基本参数的方法。3、了解减速器的内部构造和各部分元件。设备、工具准备减速器、组合工具箱、扳手等教学设计实训的目的和作用→讲授新课→实际操作教学→课堂测验→小结教学手段：讲授法、启发式教学、实际操作与演示职业技能教学点1、巩固所学齿轮章节的理论知识，培养学生理论联系实际的能力。2、培养学生严谨的工作态度，提高学生的动手能力。教学内容与板书【讲授新课】一、机械基础实训教学的地位和作用机械基础实训是机械类专业的一门非常重要的综合实训课程，它的任务是拆装柴油机、减速器、轴系组合箱并绘制零件图。通过本实训，所要达到的目的：1、巩固和加强机械制图课程的理论知识，为机械设计、机械制造等专业课以及后续课程的学习奠定必要的基础；2、使学生掌握机械总成、各零部件及其相互间的连接关系、拆装方法和步骤及注意事项；3、使学生懂得并能正确地使用常用机、工、量具和专门工具；4、使学生能够熟悉和掌握安全操作常识，零部件拆装后的正确放置、分类及清洗方法，培养文明生产的良好习惯；5、锻炼、培养学生的工作态度和动手能力。二、实践教学目标与基本要求1、教学目标：①、柴油机的拆装——要求达到：了解柴油机的组成结构和工作原理；能够绘制机构运动简图和工作原理图；了解机器的润滑冷却系统；②、减速器的拆装——要求达到：理解减速器的结构和各附件的作用；掌握渐开线标注直齿轮参数的测定；③、轴系组合箱拆装——要求达到：轴系零件的测绘能绘制一根典型的轴；认识机器的传动系统、齿轮、蜗杆、带传动等；认识机器的常用的零件如螺栓、键、轴承、联轴器、离合器等。2、减速器要求：①、了解减速器的基本结构；②、熟悉各零件的名称、形状、用途及各零件之间的装配关系；③、观察齿轮的轴向固定方式及安装顺序；④、了解轴承的安装尺寸和拆装方法；⑤、正确掌握齿轮基本参数的测绘、计算方法；⑥、了解减速器各附件的名称、结构、安装位置及作用；⑦、培养对减速器主要零件尺寸的目测和测量能力；⑧、能够徒手绘制减速器的工作原理简图。三、实践教学组织、场地、主要设备器材及性能简介1、实践教学组织：将全班分成个5 个小组，分别...
