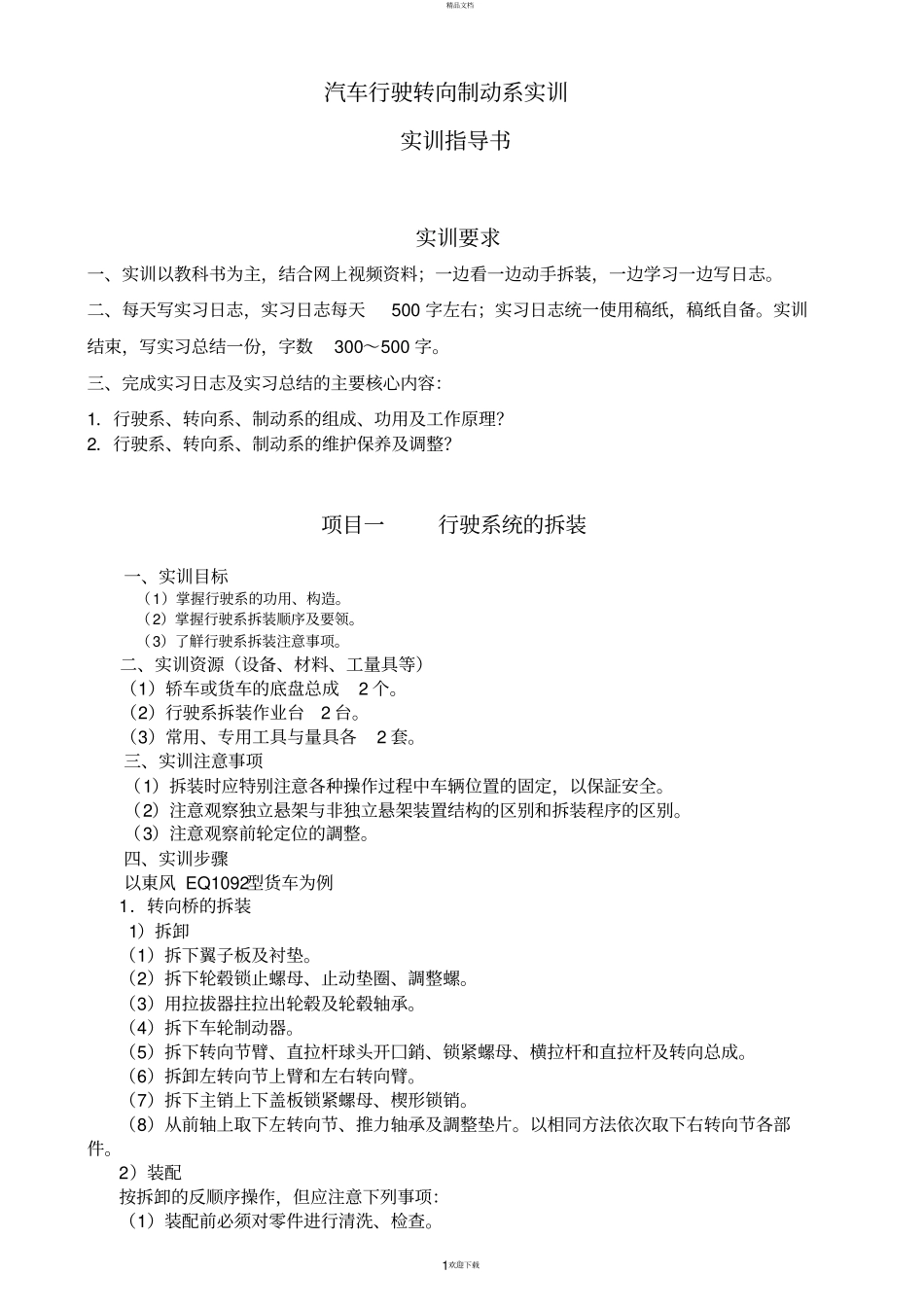

精品文档。1欢迎下载汽车行驶转向制动系实训实训指导书实训要求一、实训以教科书为主,结合网上视频资料;一边看一边动手拆装,一边学习一边写日志。二、每天写实习日志,实习日志每天500 字左右;实习日志统一使用稿纸,稿纸自备。实训结束,写实习总结一份,字数300~500 字。三、完成实习日志及实习总结的主要核心内容:1.行驶系、转向系、制动系的组成、功用及工作原理?2.行驶系、转向系、制动系的维护保养及调整?项目一行驶系统的拆装一、实训目标(1)掌握行驶系的功用、构造。(2)掌握行驶系拆装顺序及要领。(3)了觧行驶系拆装注意事项。二、实训资源(设备、材料、工量具等)(1)轿车或货车的底盘总成2 个。(2)行驶系拆装作业台2 台。(3)常用、专用工具与量具各2 套。三、实训注意事项(1)拆装时应特别注意各种操作过程中车辆位置的固定,以保証安全。(2)注意观察独立悬架与非独立悬架装置结构的区别和拆装程序的区别。(3)注意观察前轮定位的調整。四、实训步骤以東风 EQ1092型货车为例1.转向桥的拆装1)拆卸(1)拆下翼子板及衬垫。(2)拆下轮毂锁止螺母、止动垫圈、調整螺。(3)用拉拔器拄拉出轮毂及轮毂轴承。(4)拆下车轮制动器。(5)拆下转向节臂、直拉杆球头开囗銷、锁紧螺母、横拉杆和直拉杆及转向总成。(6)拆卸左转向节上臂和左右转向臂。(7)拆下主销上下盖板锁紧螺母、楔形锁销。(8)从前轴上取下左转向节、推力轴承及調整垫片。以相同方法依次取下右转向节各部件。2)装配按拆卸的反顺序操作,但应注意下列事项:(1)装配前必须对零件进行清洗、检查。精品文档。2欢迎下载(2)各処的調整垫片保持平整,不能任意调换,厚度不允许任意波动。(3)螺栓螺母紧固要可靠,开囗销齐全完整,锁止固定可靠。2.轮胎的拆装1)拆卸(1)先清各処泥土,然后放出内胎空气。(2)用轮胎撬棒尖端插入挡圈缺口,将挡圈撬出。(3)把气阀推进外胎內部,取下轮盘。(4)拆缷轮胎必须使用专用工具,如轮胎撬棒、錘子、拆胎机等。2)装配按拆卸的反顺序操作,但应注意下列事项:(1)应擦拭干净,在接触面上涂撒滑石粉。(2)注意外胎标記与气门芯对准。(3)注意外胎花纹的方向的安装。(4)双胎并装时,两轮胎的气门芯应成1800安装。(5)轮胎装配后,应保持轮胎气压符合标准。3.前悬架的拆装1)拆卸(1)拆下前支架钢板弹簧锁定位螺栓,并用铳头铳出钢板弹黃销。(2)拆下后支架限位销。(3)卸下 U型螺栓螺...
