汽轮机整套启动调试方案讲解

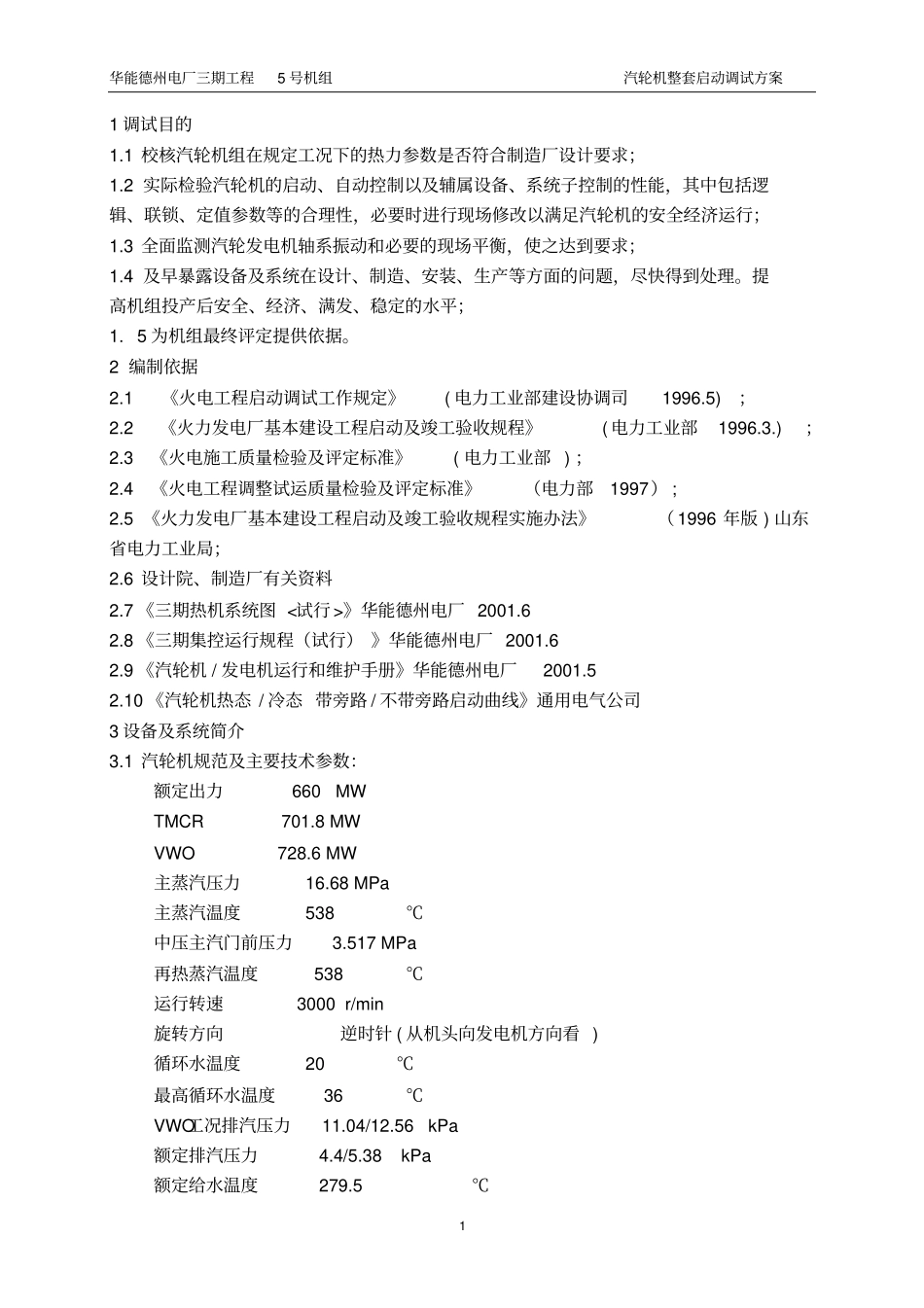

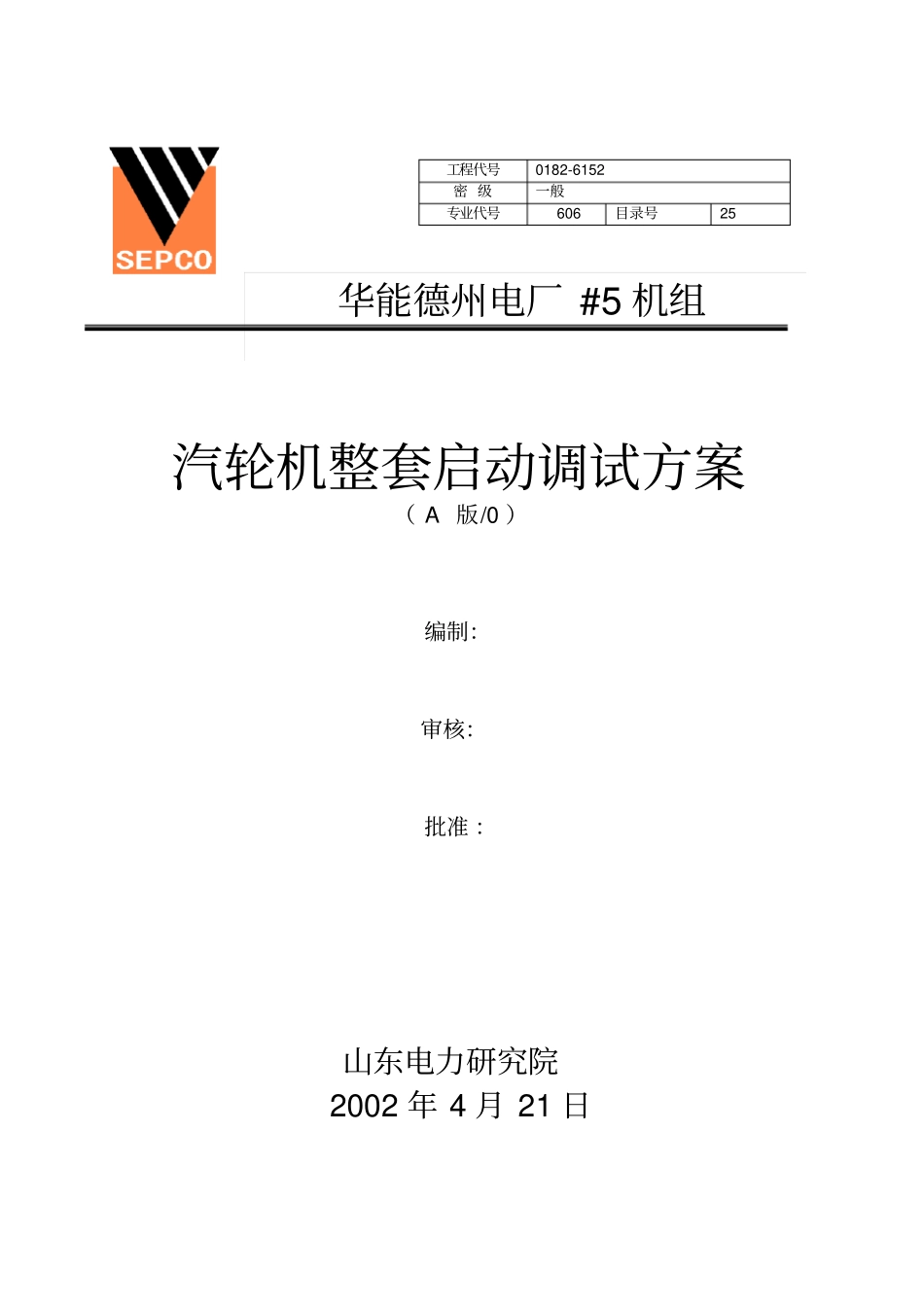

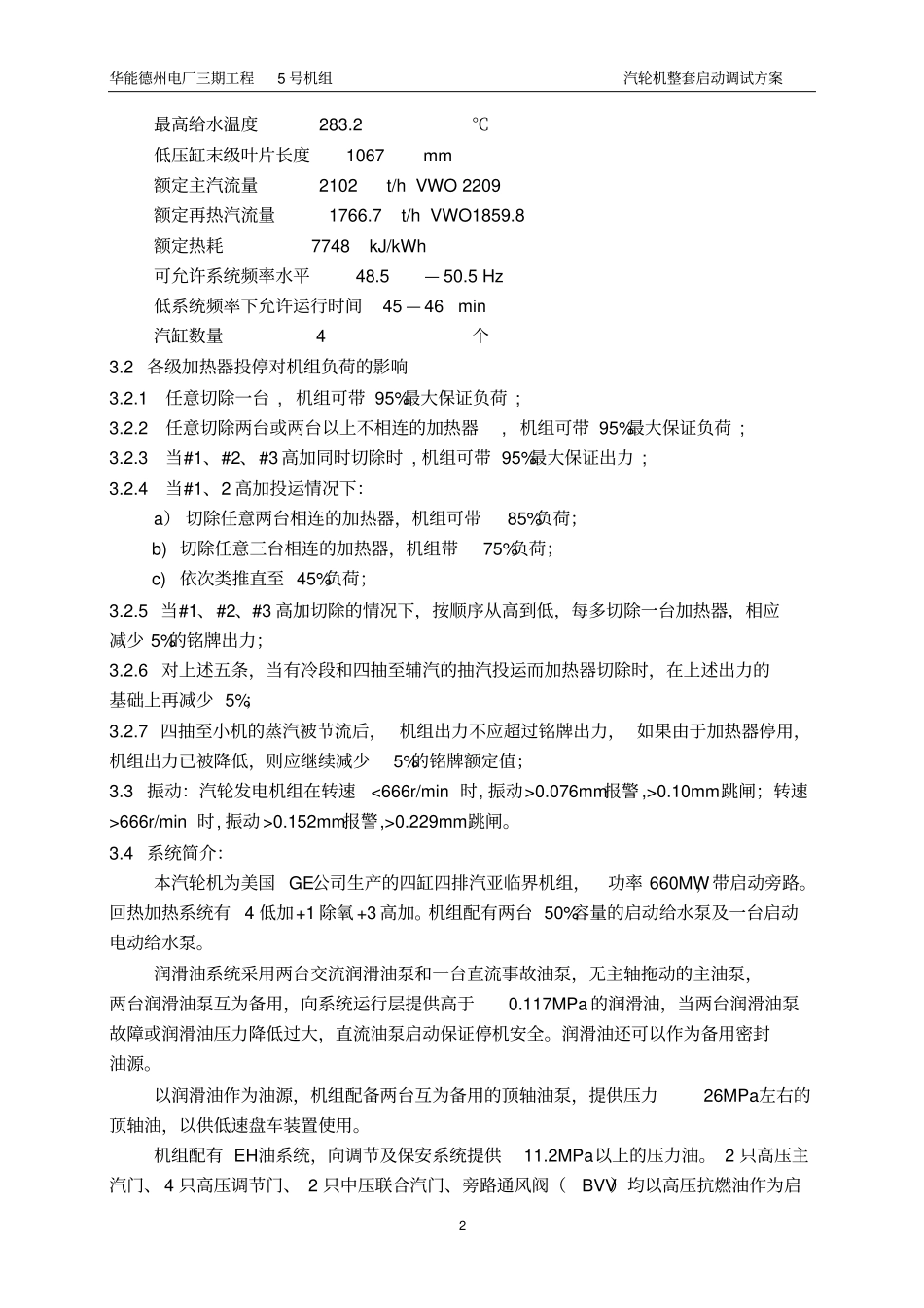

工程代号0182-6152 密 级一般专业代号606 目录号25 汽轮机整套启动调试方案（ A 版/0 ）编制：审核：批准 ：山东电力研究院2002 年 4 月 21 日华能德州电厂 #5 机组华能德州电厂三期工程5 号机组汽轮机整套启动调试方案1 1 调试目的1.1 校核汽轮机组在规定工况下的热力参数是否符合制造厂设计要求；1.2 实际检验汽轮机的启动、自动控制以及辅属设备、系统子控制的性能，其中包括逻辑、联锁、定值参数等的合理性，必要时进行现场修改以满足汽轮机的安全经济运行；1.3 全面监测汽轮发电机轴系振动和必要的现场平衡，使之达到要求；1.4 及早暴露设备及系统在设计、制造、安装、生产等方面的问题，尽快得到处理。提高机组投产后安全、经济、满发、稳定的水平；1. 5 为机组最终评定提供依据。2 编制依据2.1 《火电工程启动调试工作规定》( 电力工业部建设协调司 1996.5)；2.2 《火力发电厂基本建设工程启动及竣工验收规程》( 电力工业部 1996.3.)；2.3 《火电施工质量检验及评定标准》( 电力工业部 ) ；2.4 《火电工程调整试运质量检验及评定标准》（电力部1997） ; 2.5 《火力发电厂基本建设工程启动及竣工验收规程实施办法》（ 1996 年版 ) 山东省电力工业局；2.6 设计院、制造厂有关资料2.7 《三期热机系统图 <试行 >》华能德州电厂 2001.6 2.8 《三期集控运行规程（试行） 》华能德州电厂 2001.6 2.9 《汽轮机 / 发电机运行和维护手册》华能德州电厂2001.5 2.10 《汽轮机热态 / 冷态 带旁路 / 不带旁路启动曲线》通用电气公司3 设备及系统简介3.1 汽轮机规范及主要技术参数：额定出力 660 MW TMCR 701.8 MW VWO 728.6 MW 主蒸汽压力 16.68 MPa 主蒸汽温度 538 ℃中压主汽门前压力 3.517 MPa 再热蒸汽温度 538 ℃运行转速 3000 r/min 旋转方向逆时针 ( 从机头向发电机方向看 ) 循环水温度 20 ℃最高循环水温度 36 ℃VWO工况排汽压力 11.04/12.56 kPa 额定排汽压力 4.4/5.38 kPa 额定给水温度 279.5 ℃华能德州电厂三期工程5 号机组汽轮机整套启动调试方案2 最高给水温度 283.2 ℃低压缸末级叶片长度 1067 mm 额定主汽流量 2102 t/h VWO 2209 额定再热汽流量 1766.7 t/h VWO1859.8 额定热耗 7748 kJ/kWh 可允许系统频率水平 48.5— 50.5 Hz 低系统频率下允许运行时间 45 — 46 min 汽缸数量 4 个3.2 各级加...
