汽轮机整套启动调试的方案

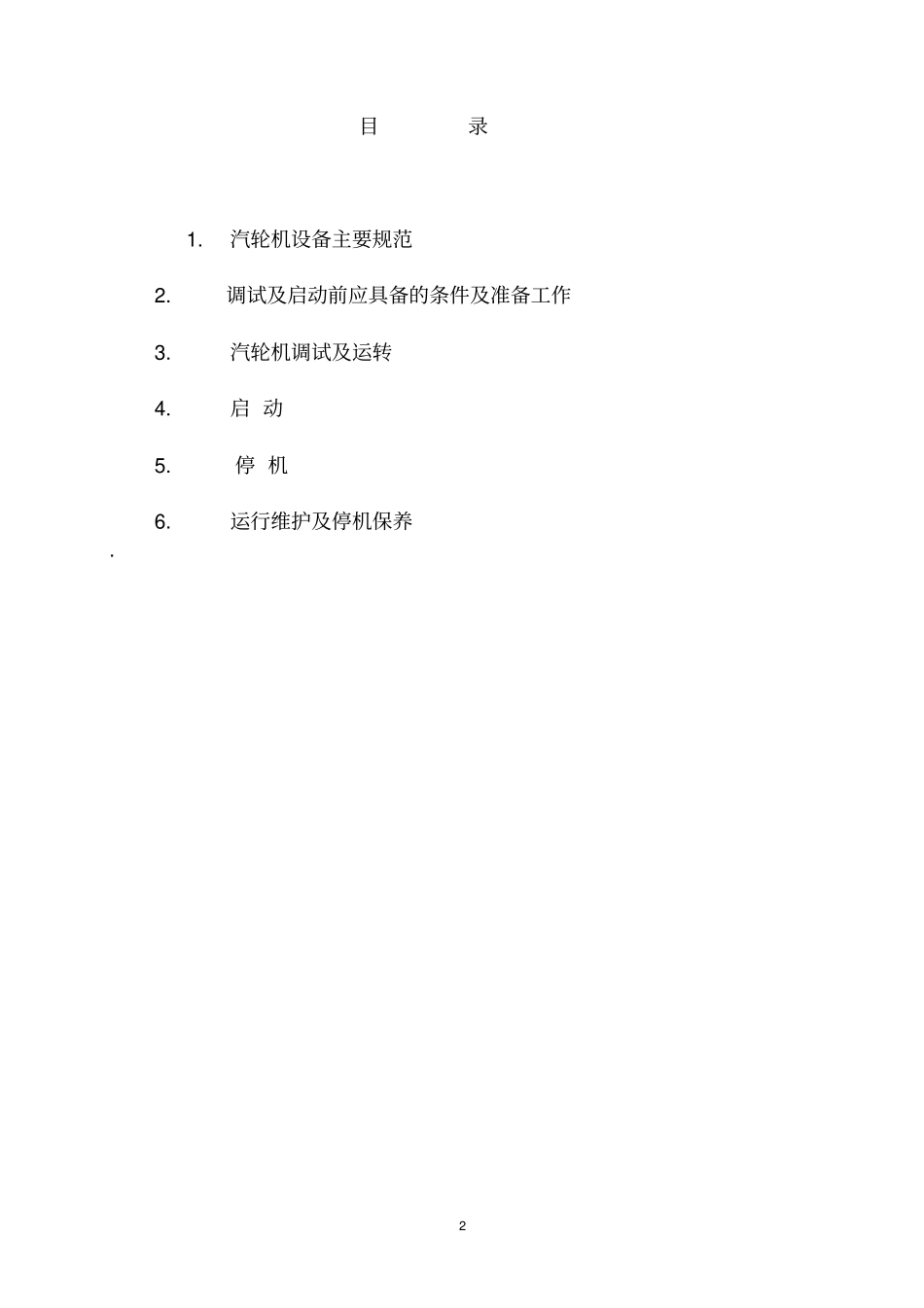

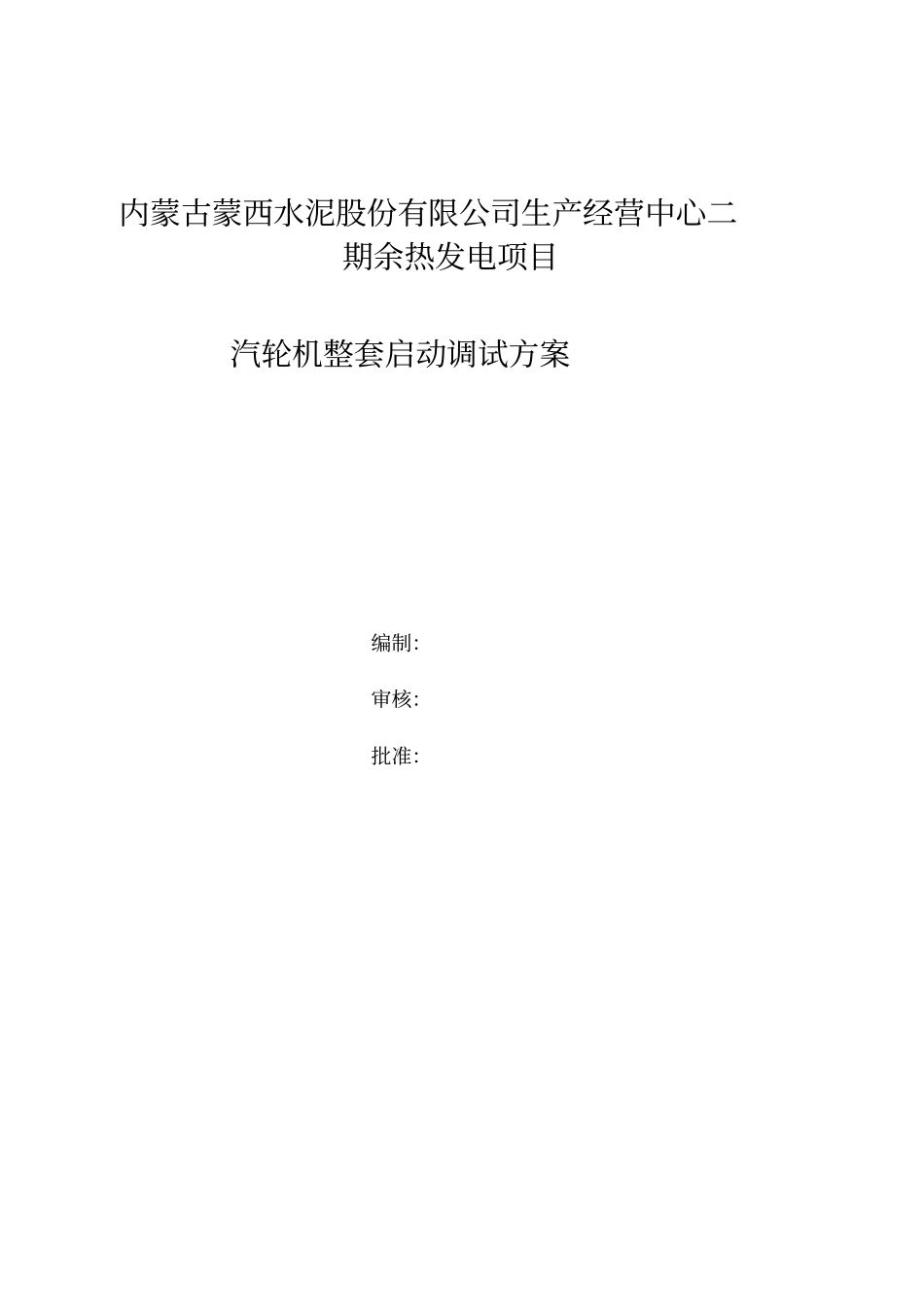

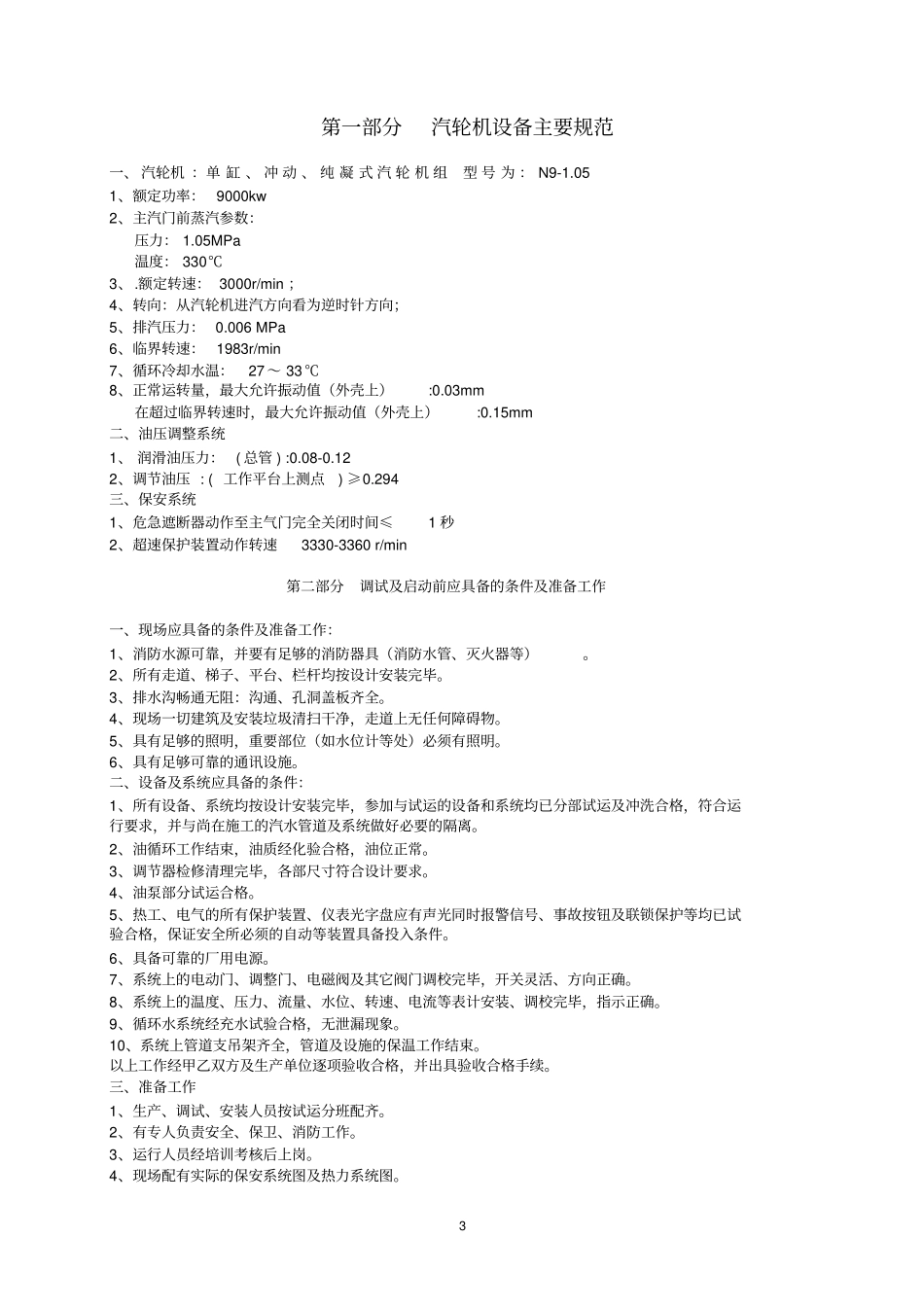

内蒙古蒙西水泥股份有限公司生产经营中心二期余热发电项目汽轮机整套启动调试方案编制：审核：批准：2 目录 1. 汽轮机设备主要规范 2.调试及启动前应具备的条件及准备工作 3. 汽轮机调试及运转 4. 启 动 5.停 机 6. 运行维护及停机保养. 3 第一部分汽轮机设备主要规范一、 汽轮机 ：单 缸 、 冲 动 、 纯 凝 式 汽 轮 机 组型 号 为 ： N9-1.051、额定功率： 9000kw 2、主汽门前蒸汽参数：压力： 1.05MPa 温度： 330℃3、.额定转速： 3000r/min ；4、转向：从汽轮机进汽方向看为逆时针方向；5、排汽压力： 0.006 MPa6、临界转速： 1983r/min 7、循环冷却水温：27 ～ 33 ℃8、正常运转量，最大允许振动值（外壳上）:0.03mm 在超过临界转速时，最大允许振动值（外壳上）:0.15mm二、油压调整系统1、 润滑油压力： ( 总管 ) :0.08-0.122、调节油压 : ( 工作平台上测点) ≥0.294 三、保安系统1、危急遮断器动作至主气门完全关闭时间≤1 秒2、超速保护装置动作转速3330-3360 r/min 第二部分调试及启动前应具备的条件及准备工作一、现场应具备的条件及准备工作：1、消防水源可靠，并要有足够的消防器具（消防水管、灭火器等）。2、所有走道、梯子、平台、栏杆均按设计安装完毕。3、排水沟畅通无阻：沟通、孔洞盖板齐全。4、现场一切建筑及安装垃圾清扫干净，走道上无任何障碍物。5、具有足够的照明，重要部位（如水位计等处）必须有照明。6、具有足够可靠的通讯设施。二、设备及系统应具备的条件：1、所有设备、系统均按设计安装完毕，参加与试运的设备和系统均已分部试运及冲洗合格，符合运行要求，并与尚在施工的汽水管道及系统做好必要的隔离。2、油循环工作结束，油质经化验合格，油位正常。3、调节器检修清理完毕，各部尺寸符合设计要求。4、油泵部分试运合格。5、热工、电气的所有保护装置、仪表光字盘应有声光同时报警信号、事故按钮及联锁保护等均已试验合格，保证安全所必须的自动等装置具备投入条件。6、具备可靠的厂用电源。7、系统上的电动门、调整门、电磁阀及其它阀门调校完毕，开关灵活、方向正确。8、系统上的温度、压力、流量、水位、转速、电流等表计安装、调校完毕，指示正确。9、循环水系统经充水试验合格，无泄漏现象。10、系统上管道支吊架齐全，管道及设施的保温工作结束。以上工作经甲乙双方及生产单位逐项验收合格，并出具验收合格手续。三、准备工作1、生产、调...
