汽轮机本体低压缸检修文件包

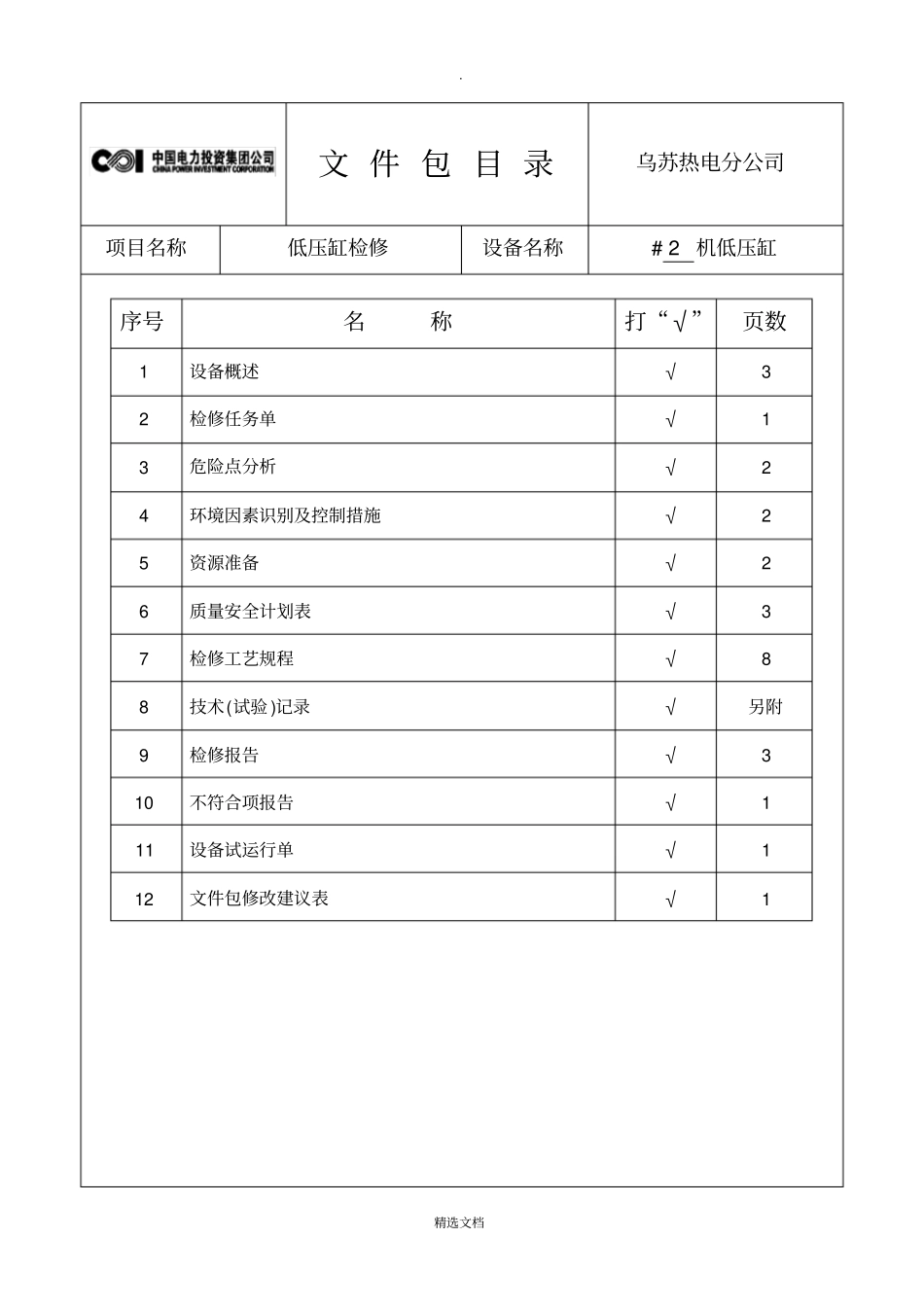

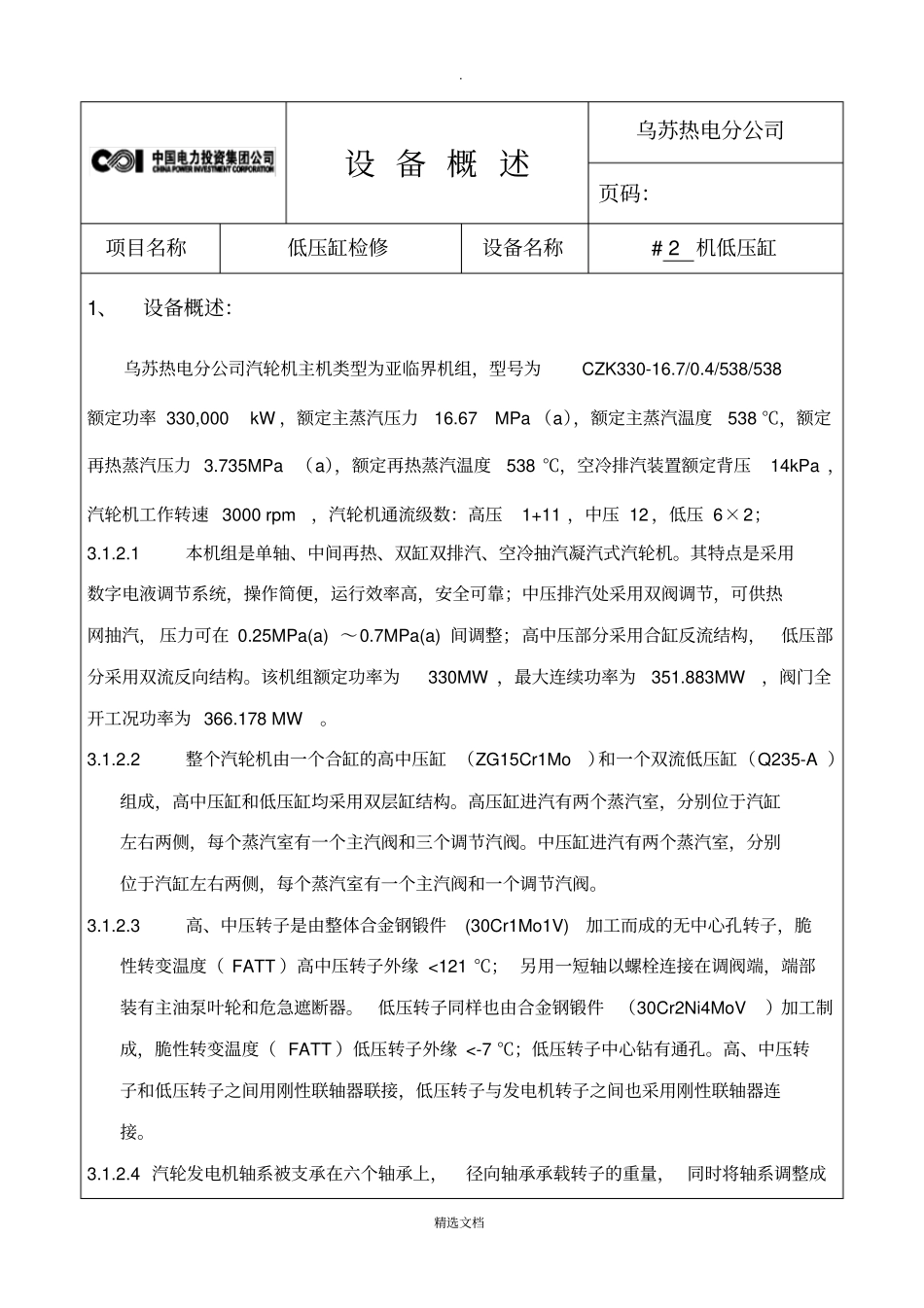

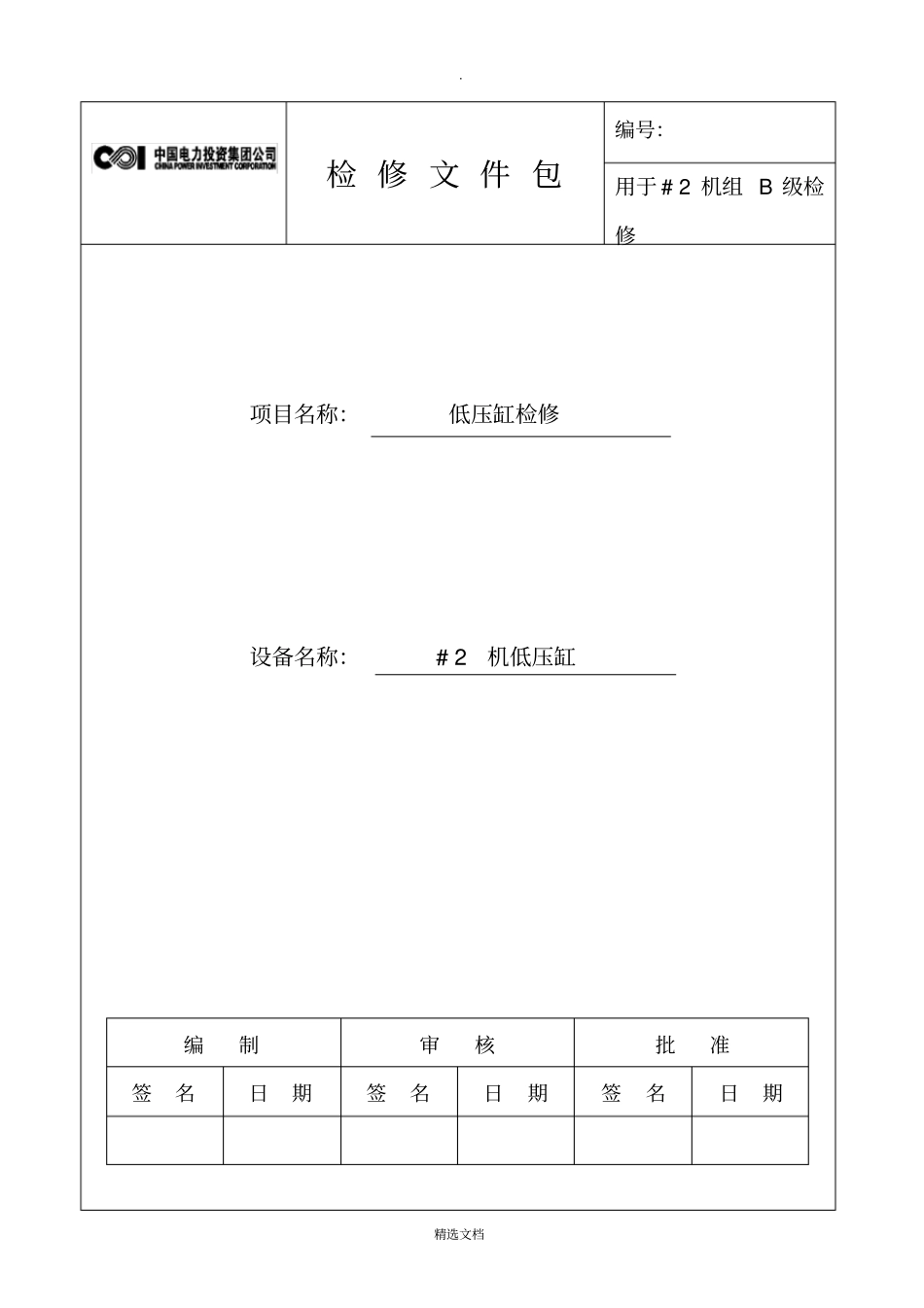

. 精选文档检 修 文 件 包编号：用于 # 2 机组 B 级检修项目名称：低压缸检修设备名称：# 2 机低压缸编制审核批准签名日期签名日期签名日期. 精选文档文 件 包 目 录乌苏热电分公司项目名称低压缸检修设备名称# 2 机低压缸序号名称打“√”页数1 设备概述√3 2 检修任务单√1 3 危险点分析√2 4 环境因素识别及控制措施√2 5 资源准备√2 6 质量安全计划表√3 7 检修工艺规程√8 8 技术(试验 )记录√另附9 检修报告√3 10 不符合项报告√1 11 设备试运行单√1 12 文件包修改建议表√1 . 精选文档设 备 概 述乌苏热电分公司页码：项目名称低压缸检修设备名称# 2 机低压缸1、设备概述：乌苏热电分公司汽轮机主机类型为亚临界机组，型号为CZK330-16.7/0.4/538/538额定功率 330,000 kW ，额定主蒸汽压力16.67 MPa （a），额定主蒸汽温度538 ℃，额定再热蒸汽压力 3.735MPa （a），额定再热蒸汽温度538 ℃，空冷排汽装置额定背压14kPa ，汽轮机工作转速 3000 rpm，汽轮机通流级数：高压1+11 ，中压 12 ，低压 6×2；3.1.2.1本机组是单轴、中间再热、双缸双排汽、空冷抽汽凝汽式汽轮机。其特点是采用数字电液调节系统，操作简便，运行效率高，安全可靠；中压排汽处采用双阀调节，可供热网抽汽， 压力可在 0.25MPa(a) ～0.7MPa(a) 间调整；高中压部分采用合缸反流结构，低压部分采用双流反向结构。该机组额定功率为330MW ，最大连续功率为351.883MW，阀门全开工况功率为 366.178 MW。3.1.2.2整个汽轮机由一个合缸的高中压缸 （ZG15Cr1Mo）和一个双流低压缸（Q235-A ）组成，高中压缸和低压缸均采用双层缸结构。高压缸进汽有两个蒸汽室，分别位于汽缸左右两侧，每个蒸汽室有一个主汽阀和三个调节汽阀。中压缸进汽有两个蒸汽室，分别位于汽缸左右两侧，每个蒸汽室有一个主汽阀和一个调节汽阀。3.1.2.3高、中压转子是由整体合金钢锻件(30Cr1Mo1V)加工而成的无中心孔转子，脆性转变温度（ FATT ）高中压转子外缘 <121 ℃； 另用一短轴以螺栓连接在调阀端，端部装有主油泵叶轮和危急遮断器。低压转子同样也由合金钢锻件（30Cr2Ni4MoV）加工制成，脆性转变温度（ FATT ）低压转子外缘 <-7 ℃；低压转子中心钻有通孔。高、中压转子和低压转子之间用刚性联轴器联接，低压转子与发电机转子之间也采用刚性联轴器连接。3.1.2.4 汽轮发电机轴系被支承在六个轴承上，径向轴承承载...
