沈阳理工DS18B20温度传感器重点讲义资料

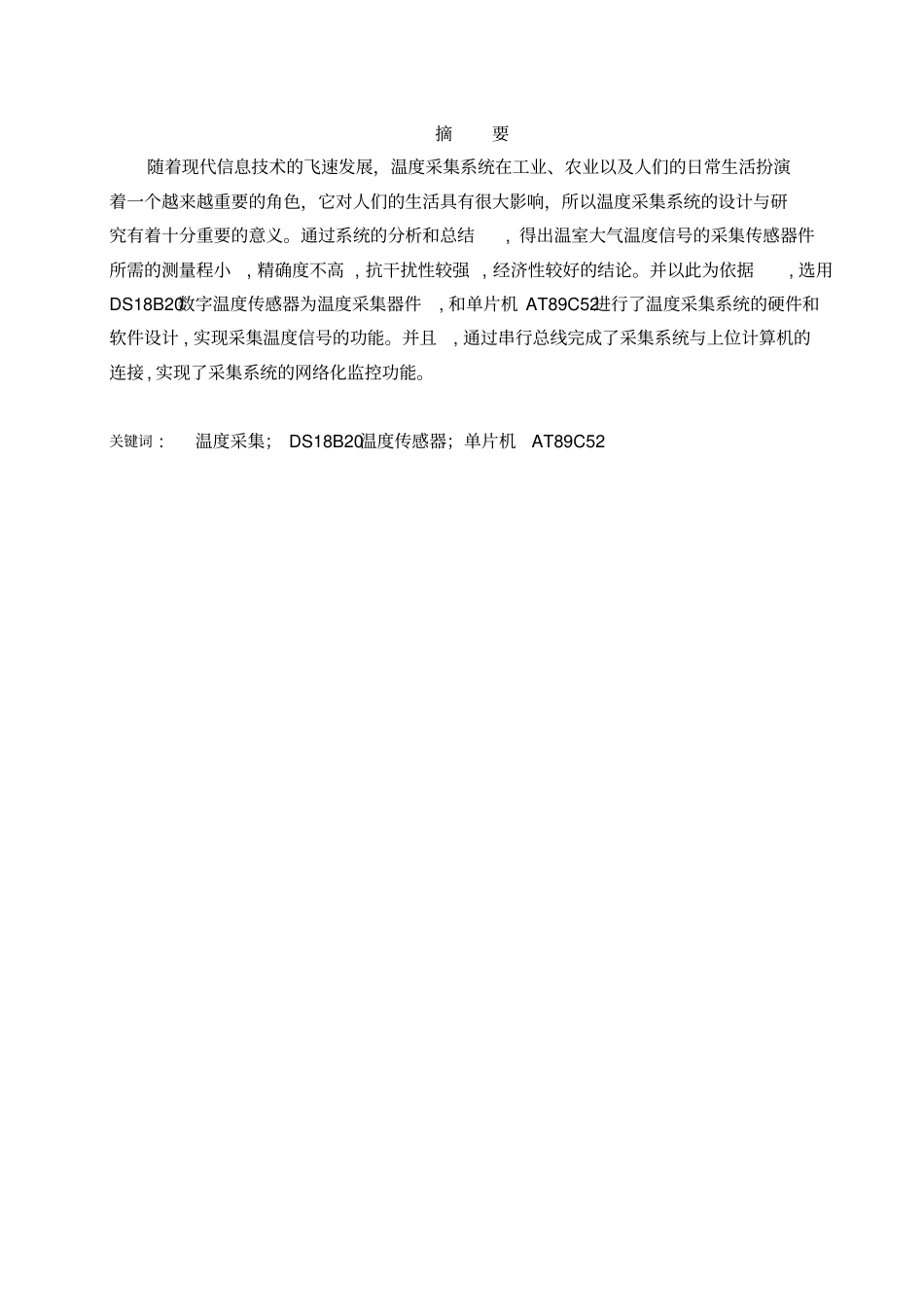

摘要随着现代信息技术的飞速发展，温度采集系统在工业、农业以及人们的日常生活扮演着一个越来越重要的角色，它对人们的生活具有很大影响，所以温度采集系统的设计与研究有着十分重要的意义。通过系统的分析和总结 , 得出温室大气温度信号的采集传感器件所需的测量程小, 精确度不高 , 抗干扰性较强 , 经济性较好的结论。并以此为依据, 选用DS18B20数字温度传感器为温度采集器件, 和单片机 AT89C52进行了温度采集系统的硬件和软件设计 , 实现采集温度信号的功能。并且, 通过串行总线完成了采集系统与上位计算机的连接 , 实现了采集系统的网络化监控功能。关键词 : 温度采集； DS18B20温度传感器；单片机AT89C52 目录1 设计目的与设计内容 ................................................................................................................. 1 1.1 设计目的 ............................................................................................................................. 1 1.2 设计内容 ............................................................................................................................. 1 2 DS18B20温度传感器和单片机AT89C52简介 .......................................................................... 1 2.1 DS18B20 温度传感器 ........................................................................................................ 1 2.1.1 DS18B20 的工作原理 ................................................................................................. 1 2.1.2 DS18B20 的使用方法 ................................................................................................. 2 2.2 单片机 AT89C52 ................................................................................................................... 2 2.2.1 AT89C52 简介 ............................................................................................................. 2 2.2.2 AT89C52 结构 ............................................................................................................. 23 系统硬件电路设计 ...............................
