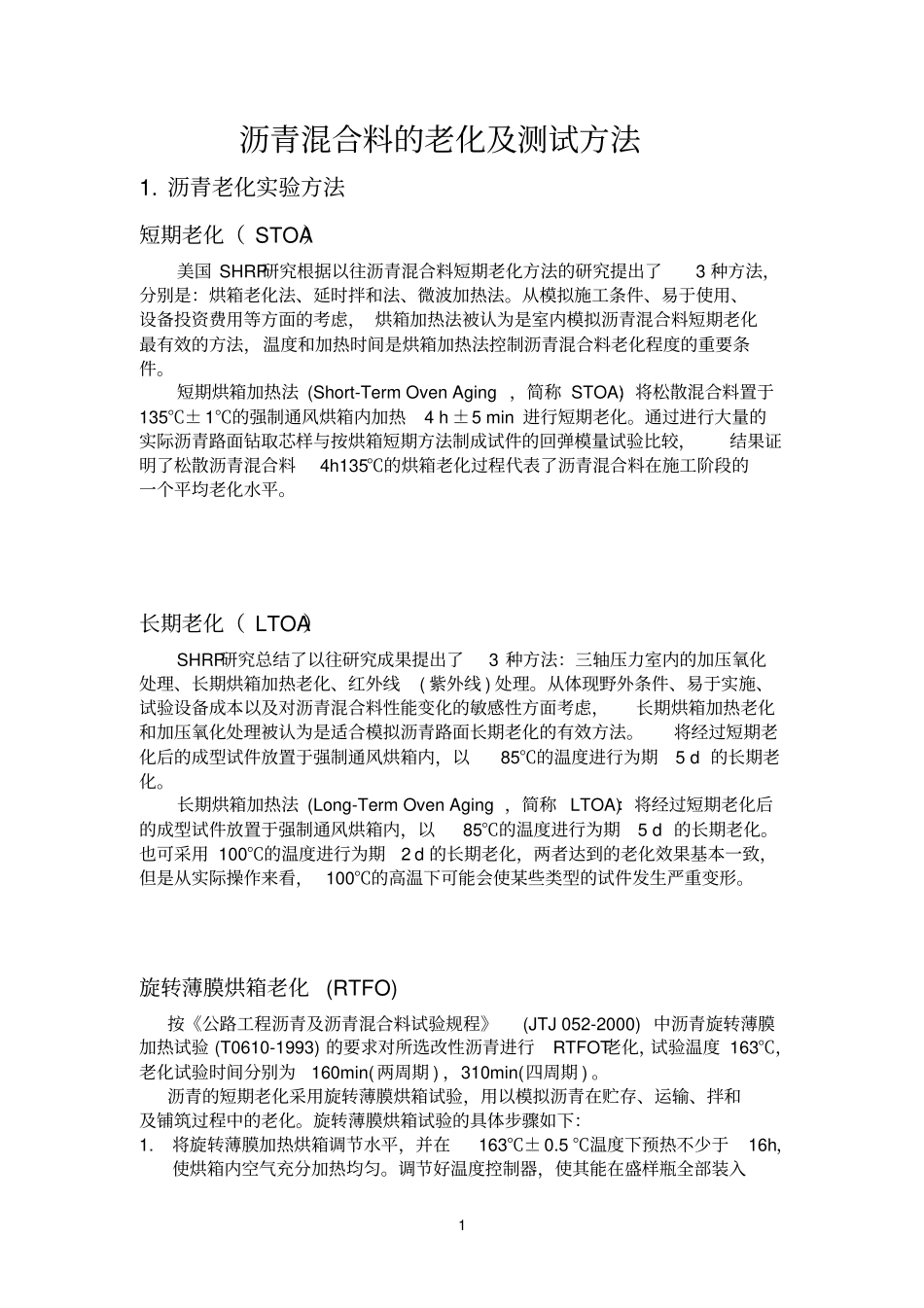

1 沥青混合料的老化及测试方法1. 沥青老化实验方法短期老化( STOA)美国 SHRP研究根据以往沥青混合料短期老化方法的研究提出了3 种方法,分别是:烘箱老化法、延时拌和法、微波加热法。从模拟施工条件、易于使用、设备投资费用等方面的考虑, 烘箱加热法被认为是室内模拟沥青混合料短期老化最有效的方法,温度和加热时间是烘箱加热法控制沥青混合料老化程度的重要条件。短期烘箱加热法 (Short-Term Oven Aging ,简称 STOA):将松散混合料置于135℃± 1℃的强制通风烘箱内加热4 h ±5 min 进行短期老化。通过进行大量的实际沥青路面钻取芯样与按烘箱短期方法制成试件的回弹模量试验比较,结果证明了松散沥青混合料4h135℃的烘箱老化过程代表了沥青混合料在施工阶段的一个平均老化水平。长期老化( LTOA)SHRP研究总结了以往研究成果提出了3 种方法:三轴压力室内的加压氧化处理、长期烘箱加热老化、红外线( 紫外线 ) 处理。从体现野外条件、易于实施、试验设备成本以及对沥青混合料性能变化的敏感性方面考虑,长期烘箱加热老化和加压氧化处理被认为是适合模拟沥青路面长期老化的有效方法。将经过短期老化后的成型试件放置于强制通风烘箱内,以85℃的温度进行为期5 d 的长期老化。长期烘箱加热法 (Long-Term Oven Aging ,简称 LTOA):将经过短期老化后的成型试件放置于强制通风烘箱内,以85℃的温度进行为期5 d 的长期老化。也可采用 100℃的温度进行为期2 d 的长期老化,两者达到的老化效果基本一致,但是从实际操作来看, 100℃的高温下可能会使某些类型的试件发生严重变形。旋转薄膜烘箱老化 (RTFO) 按《公路工程沥青及沥青混合料试验规程》(JTJ 052-2000) 中沥青旋转薄膜加热试验 (T0610-1993) 的要求对所选改性沥青进行RTFOT老化,试验温度 163℃,老化试验时间分别为160min( 两周期 ) ,310min(四周期 ) 。沥青的短期老化采用旋转薄膜烘箱试验,用以模拟沥青在贮存、运输、拌和及铺筑过程中的老化。旋转薄膜烘箱试验的具体步骤如下:1.将旋转薄膜加热烘箱调节水平,并在163℃± 0.5 ℃温度下预热不少于16h,使烘箱内空气充分加热均匀。调节好温度控制器,使其能在盛样瓶全部装入2 环形金属架后,让烘箱的温度在10min 以内达到 163℃± 0.5 ℃。2.向 8 个盛样瓶中分别注入35g±0.5g 的沥青试样, 然后趁热置于烘箱的环形架中各个瓶位中,关上烘箱门后开启环形架转动开关, 以 15...
