沪科版物理九年级试卷：连接串联电路和并联电路同步练习

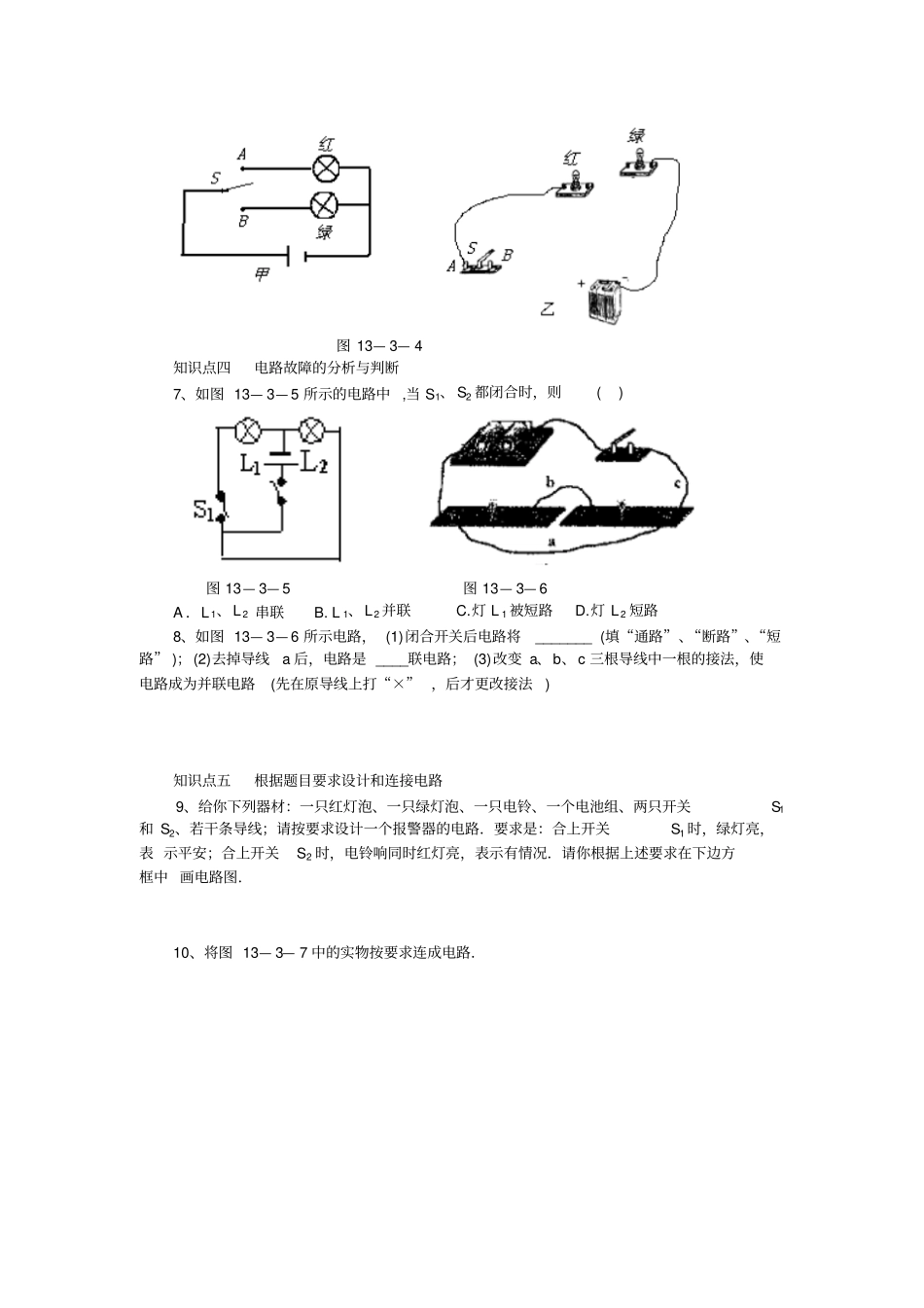

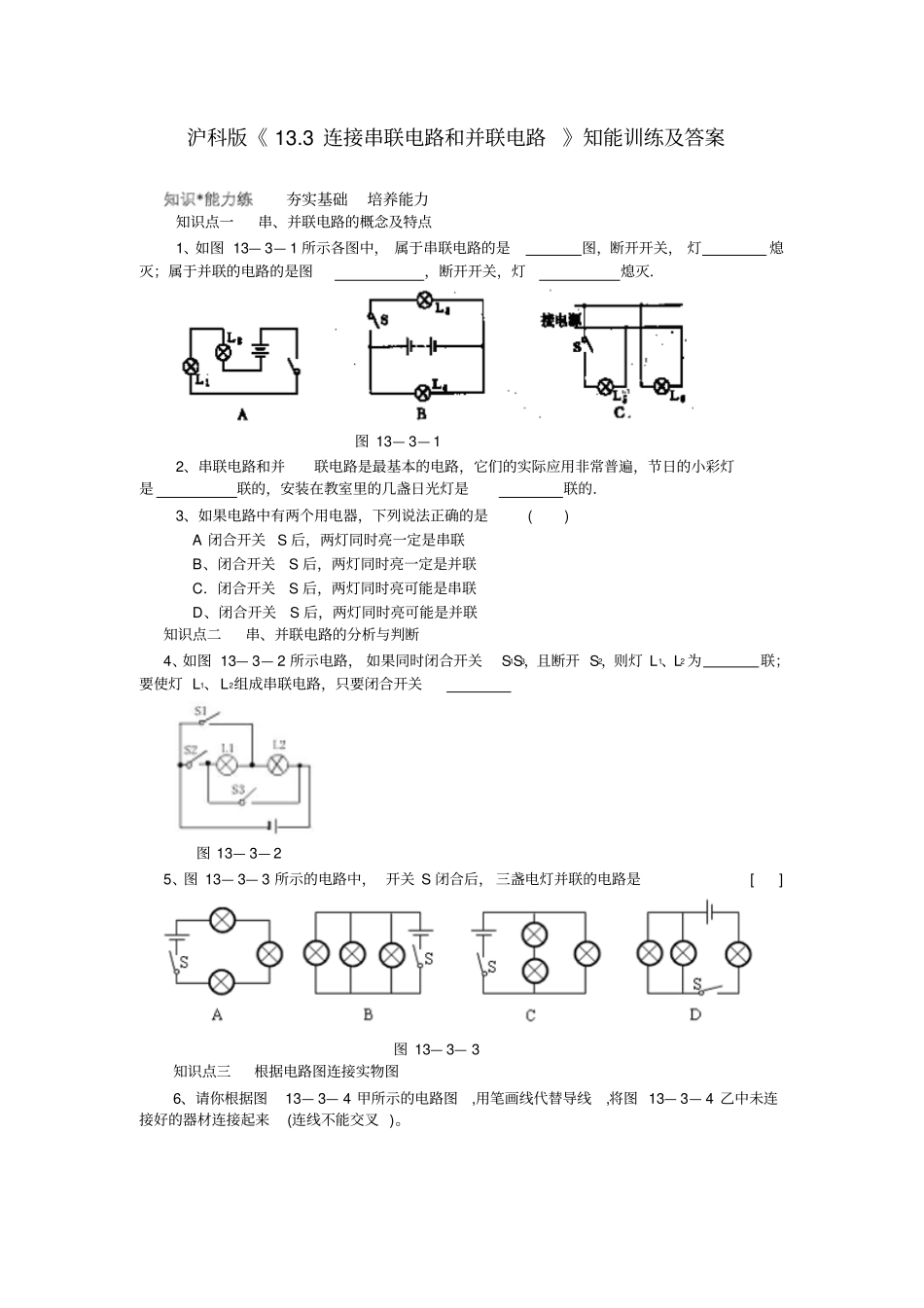

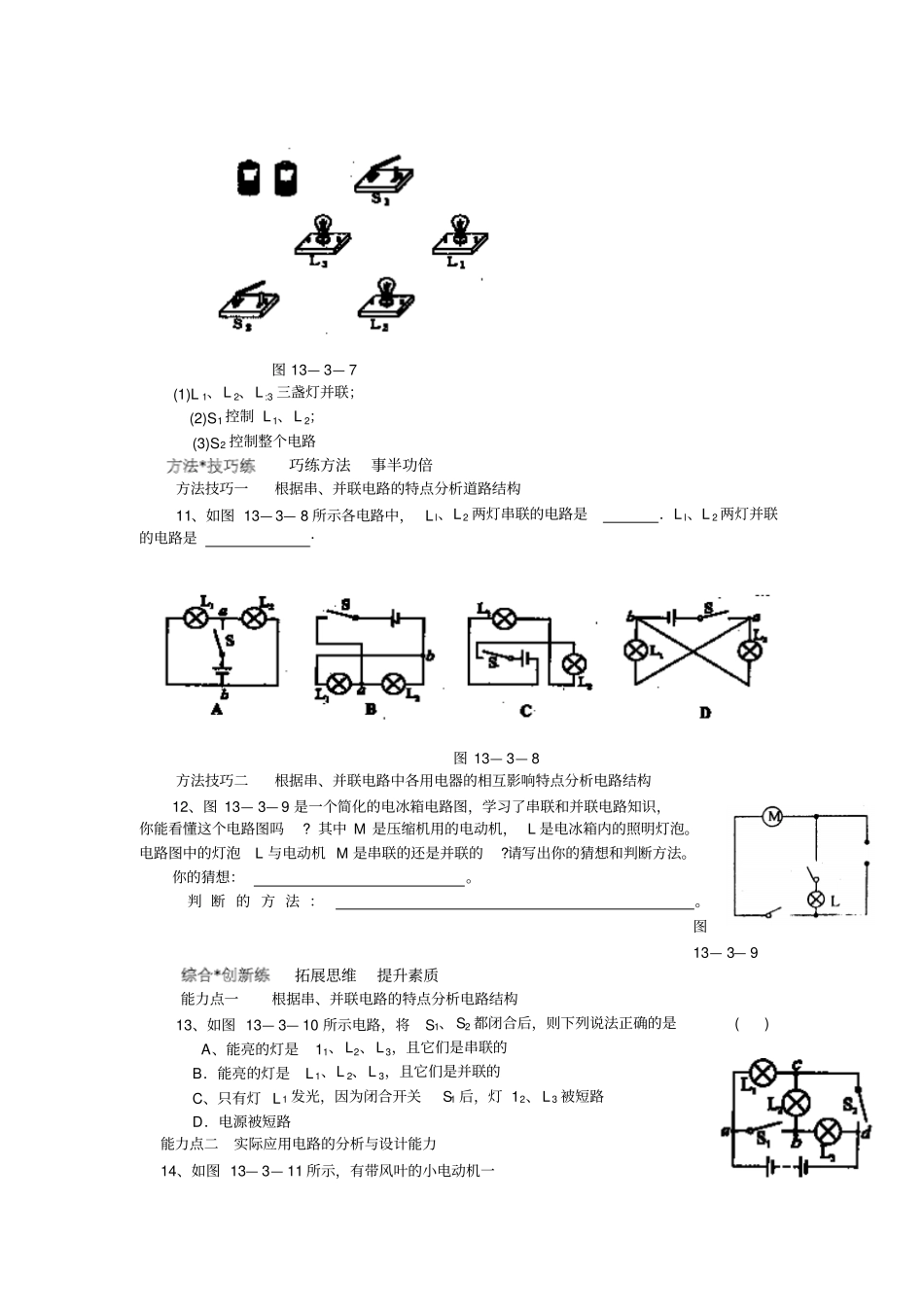

沪科版《 13.3 连接串联电路和并联电路》知能训练及答案夯实基础培养能力知识点一串、并联电路的概念及特点1、如图 13— 3— 1 所示各图中， 属于串联电路的是图，断开开关， 灯熄灭；属于并联的电路的是图，断开开关，灯熄灭．图 13— 3— 1 2、串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是联的，安装在教室里的几盏日光灯是联的．3、如果电路中有两个用电器，下列说法正确的是( ) A 闭合开关 S 后，两灯同时亮一定是串联B、闭合开关S 后，两灯同时亮一定是并联C．闭合开关S 后，两灯同时亮可能是串联D、闭合开关S 后，两灯同时亮可能是并联知识点二串、并联电路的分析与判断4、如图 13— 3— 2 所示电路， 如果同时闭合开关S1S3，且断开 S2，则灯 L1、L2 为联；要使灯 L1、L2组成串联电路，只要闭合开关图 13— 3— 2 5、图 13— 3— 3 所示的电路中， 开关 S 闭合后， 三盏电灯并联的电路是[ ] 图 13— 3— 3 知识点三根据电路图连接实物图6、请你根据图13— 3— 4 甲所示的电路图,用笔画线代替导线,将图 13— 3— 4 乙中未连接好的器材连接起来(连线不能交叉 )。图 13— 3— 4 知识点四电路故障的分析与判断7、如图 13— 3— 5 所示的电路中 ,当 S1、 S2 都闭合时，则( ) 图 13— 3— 5 图 13— 3— 6 A ．L 1、L 2 串联B. L 1、L 2 并联C.灯 L 1 被短路D.灯 L 2 短路8、如图 13— 3— 6 所示电路， (1)闭合开关后电路将_______ (填“通路”、“断路”、“短路” )；(2)去掉导线a 后，电路是 ____联电路； (3)改变 a、b、c 三根导线中一根的接法，使电路成为并联电路(先在原导线上打“×” ，后才更改接法) 知识点五根据题目要求设计和连接电路9、给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1和 S2、若干条导线；请按要求设计一个报警器的电路．要求是：合上开关S1 时，绿灯亮，表 示平安；合上开关S2 时，电铃响同时红灯亮，表示有情况．请你根据上述要求在下边方框中 画电路图．10、将图 13— 3— 7 中的实物按要求连成电路．图 13— 3— 7 (1)L 1、L 2、L :3 三盏灯并联；(2)S1 控制 L 1、L 2；(3)S2 控制整个电路巧练方法事半功倍方法技巧一根据串、并联电路的特点分析道路结构11、如图 13— 3— 8 所示各电路中， L l、L 2 两灯串...
