钢筋拉伸试验VIP免费

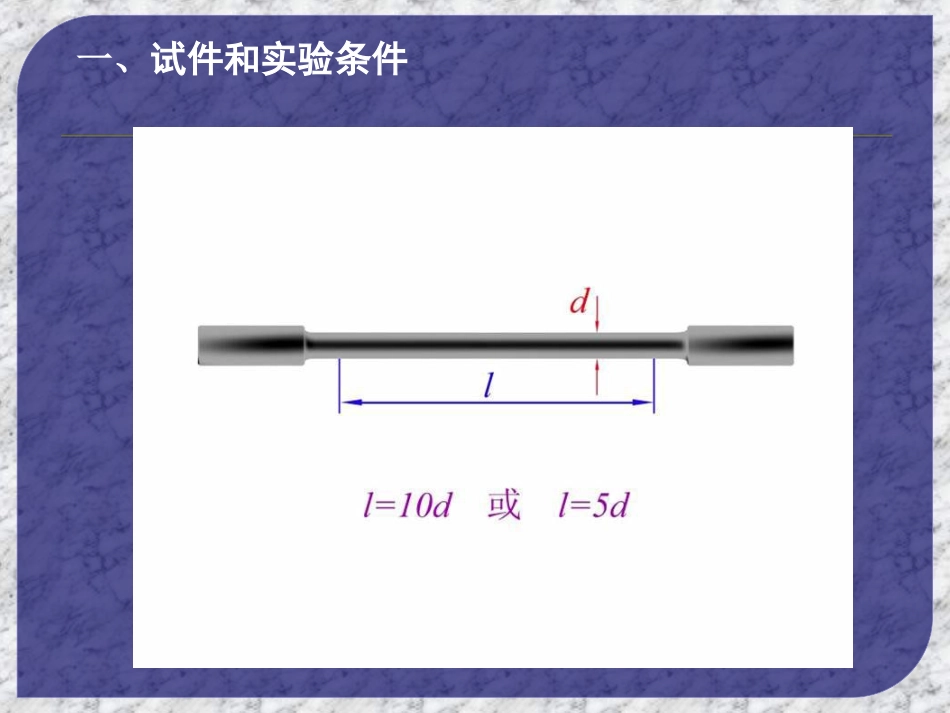

钢筋拉伸试验一、试件和实验条件二、试件仪器二、试件仪器三、低碳钢拉伸曲线三、低碳钢拉伸曲线低碳钢受拉的应力-应变图(1)弹性阶段比例极限σpoa段是直线，应力与应变在此段成正比关系，材料符合虎克定律，直线oa的斜率就是材料的弹性模量，直线部分最高点所对应的应力值记作σp，称为材料的比例极限。曲线超过a点，图上ab段已不再是直线，说明材料已不符合虎克定律。但在ab段内卸载，变形也随之消失，说明ab段也发生弹性变形，所以ab段称为弹性阶段。b点所对应的应力值记作σe，称为材料的弹性极限。弹性极限与比例极限非常接近，工程实际中通常对二者不作严格区分，而近似地用比例极限代替弹性极限。Etan(2)屈服阶段屈服点曲线超过b点后，出现了一段锯齿形曲线，这—阶段应力没有增加，而应变依然在增加，材料好像失去了抵抗变形的能力，把这种应力不增加而应变显著增加的现象称作屈服，bc段称为屈服阶段。屈服阶段曲线最低点所对应的应力称为屈服点(或屈服极限)。在屈服阶段卸载，将出现不能消失的塑性变形。工程上一般不允许构件发生塑性变形，并把塑性变形作为塑性材料破坏的标志，所以屈服点是衡量材料强度的一个重要指标。sss(3)强化阶段抗拉强度经过屈服阶段后，曲线从c点又开始逐渐上升，说明要使应变增加，必须增加应力，材料又恢复了抵抗变形的能力，这种现象称作强化，ce段称为强化阶段。曲线最高点所对应的应力值记作，称为材料的抗拉强度(或强度极限)，它是衡量材料强度的又一个重要指标。bb抗拉强度与屈服强度之比（强屈比）σb／σs是评价钢材使用可靠性的一个参数。强屈比愈大，钢材受力超过屈服点工作时可靠性越大，安全性越高，但是，强屈比太大，钢材强度的利用率偏低，浪费材料。强屈比≥1.25超屈比是钢筋的屈服强度实测值与屈服强度标准值的比值，不应大于1.30。H：热轧；R：带肋；B：钢筋；F：细晶粒；C:冷加工；P：光圆；E：抗震HRB335E？通常称HPB300为一级钢筋，HRB335为二级钢筋，HRB400为三级钢筋。(4)缩颈断裂阶段曲线到达e点前，试件的变形是均匀发生的，曲线到达e点，在试件比较薄弱的某一局部(材质不均匀或有缺陷处)，变形显著增加，有效横截面急剧减小，出现了缩颈现象，试件很快被拉断，所以ef段称为缩颈断裂阶段塑性指标试件拉断后，弹性变形消失，但塑性变形仍保留下来。工程上用试件拉断后遗留下来的变形表示材料的塑性指标。常用的塑性指标有两个:伸长率:1100LLL%断面收缩率:1100AAA%L1—试件拉断后的标距L—是原标距A1—试件断口处的最小横截面面积A—原横截面面积。、值越大，其塑性越好。一般把≥5％的材料称为塑性材料，如钢材、铜、铝等；把<5％的材料称为脆性材料，如铸铁、混凝土、石料等。
