油冷却器课程项目设计方案

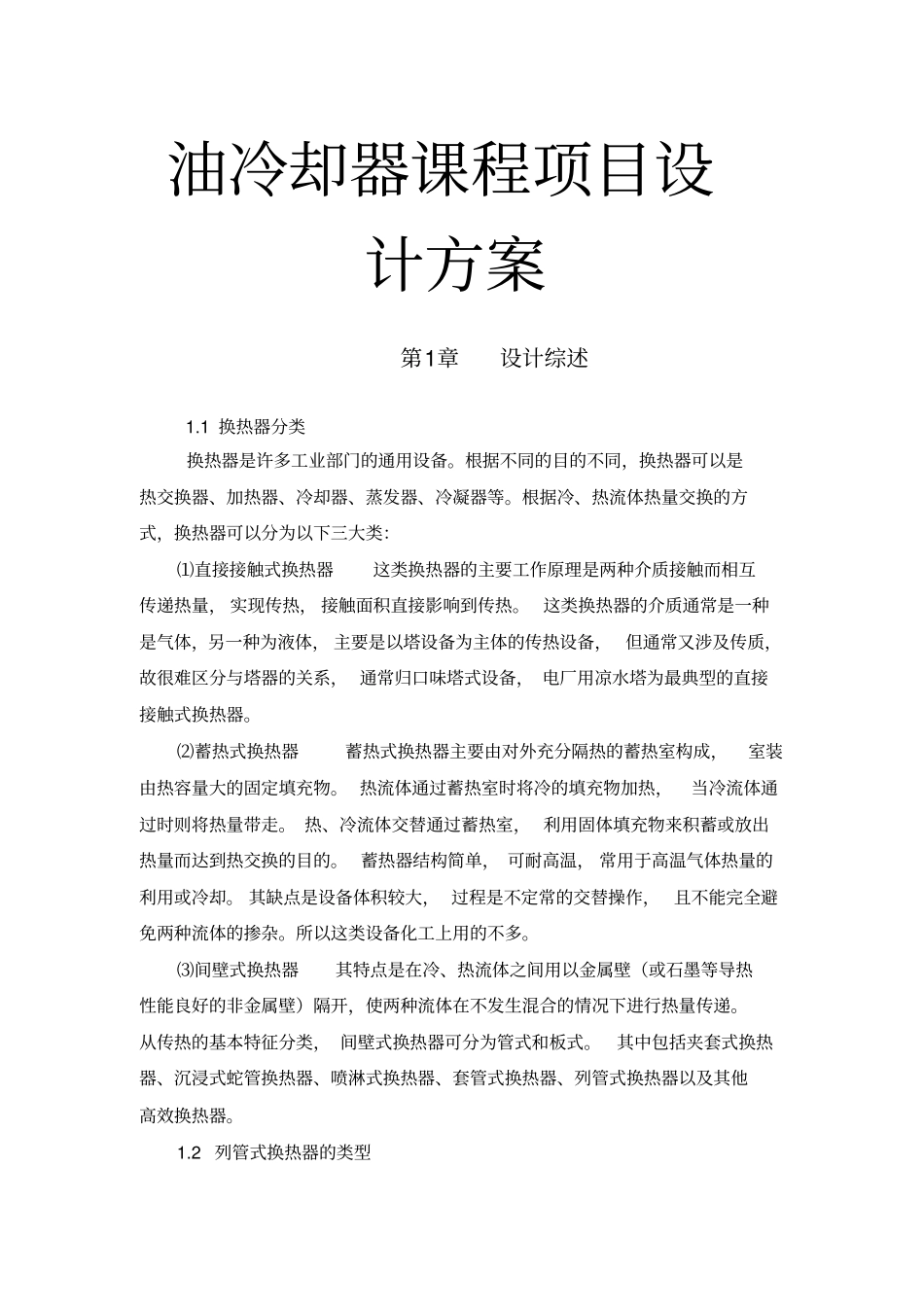

油冷却器课程项目设计方案_第1页
1/30

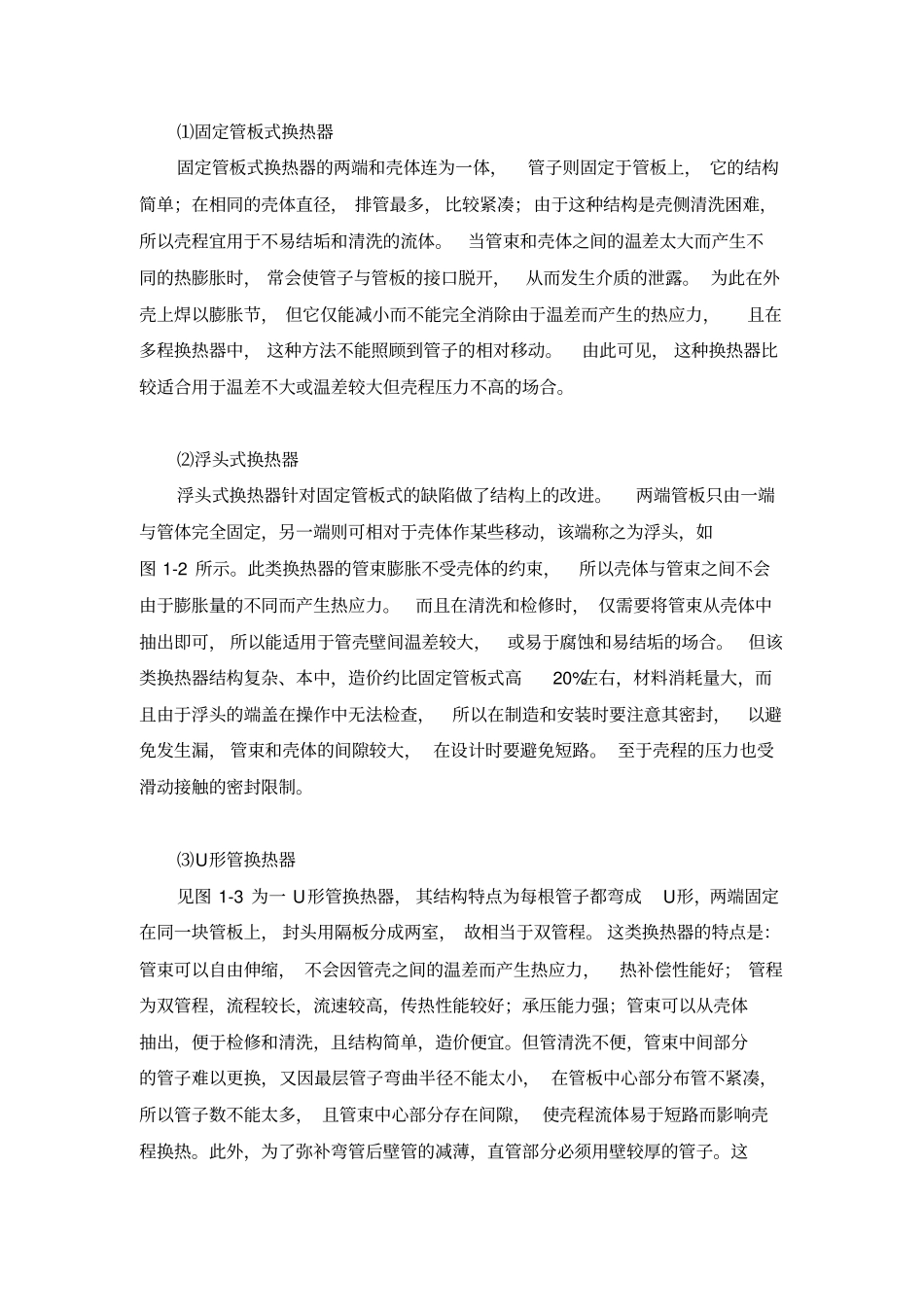

油冷却器课程项目设计方案_第2页
2/30

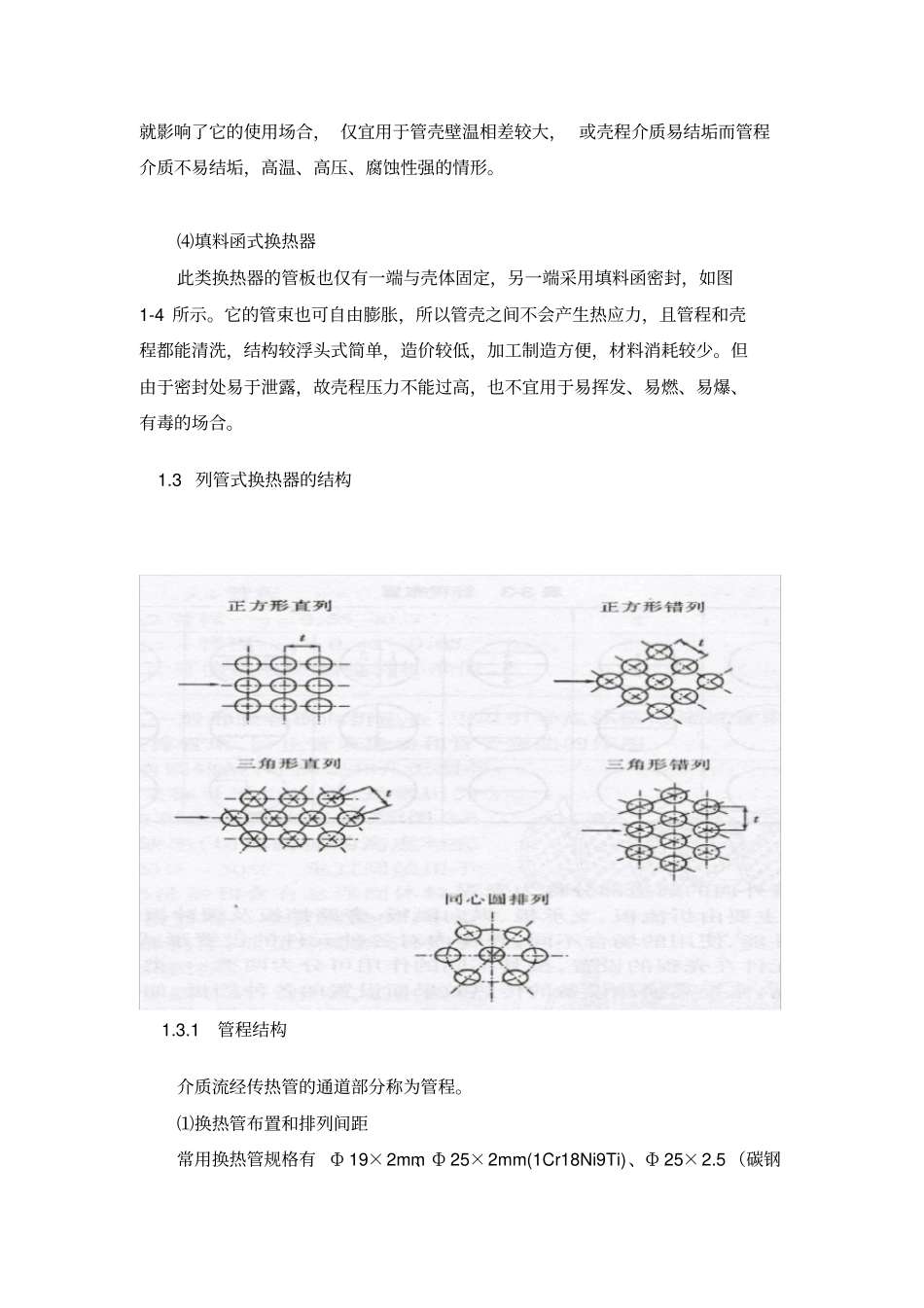

油冷却器课程项目设计方案_第3页
3/30
油冷却器课程项目设计方案第1章设计综述1.1 换热器分类换热器是许多工业部门的通用设备。根据不同的目的不同,换热器可以是热交换器、加热器、冷却器、蒸发器、冷凝器等。根据冷、热流体热量交换的方式,换热器可以分为以下三大类:⑴直接接触式换热器这类换热器的主要工作原理是两种介质接触而相互传递热量, 实现传热, 接触面积直接影响到传热。 这类换热器的介质通常是一种是气体,另一种为液体, 主要是以塔设备为主体的传热设备, 但通常又涉及传质,故很难区分与塔器的关系, 通常归口味塔式设备, 电厂用凉水塔为最典型的直接接触式换热器。⑵蓄热式换热器蓄热式换热器主要由对外充分隔热的蓄热室构成,室装由热容量大的固定填充物。 热流体通过蓄热室时将冷的填充物加热,当冷流体通过时则将热量带走。 热、冷流体交替通过蓄热室, 利用固体填充物来积蓄或放出热量而达到热交换的目的。 蓄热器结构简单, 可耐高温, 常用于高温气体热量的利用或冷却。 其缺点是设备体积较大, 过程是不定常的交替操作, 且不能完全避免两种流体的掺杂。所以这类设备化工上用的不多。⑶间壁式换热器其特点是在冷、热流体之间用以金属壁(或石墨等导热性能良好的非金属壁)隔开,使两种流体在不发生混合的情况下进行热量传递。从传热的基本特征分类, 间壁式换热器可分为管式和板式。其中包括夹套式换热器、沉浸式蛇管换热器、喷淋式换热器、套管式换热器、列管式换热器以及其他高效换热器。1.2 列管式换热器的类型⑴固定管板式换热器固定管板式换热器的两端和壳体连为一体,管子则固定于管板上, 它的结构简单;在相同的壳体直径, 排管最多, 比较紧凑;由于这种结构是壳侧清洗困难,所以壳程宜用于不易结垢和清洗的流体。当管束和壳体之间的温差太大而产生不同的热膨胀时, 常会使管子与管板的接口脱开,从而发生介质的泄露。 为此在外壳上焊以膨胀节, 但它仅能减小而不能完全消除由于温差而产生的热应力,且在多程换热器中, 这种方法不能照顾到管子的相对移动。由此可见, 这种换热器比较适合用于温差不大或温差较大但壳程压力不高的场合。⑵浮头式换热器浮头式换热器针对固定管板式的缺陷做了结构上的改进。两端管板只由一端与管体完全固定,另一端则可相对于壳体作某些移动,该端称之为浮头,如图 1-2 所示。此类换热器的管束膨胀不受壳体的约束,所以壳体与管束之间不会由于膨胀量的不同而产生热应力。而且在清洗和...
