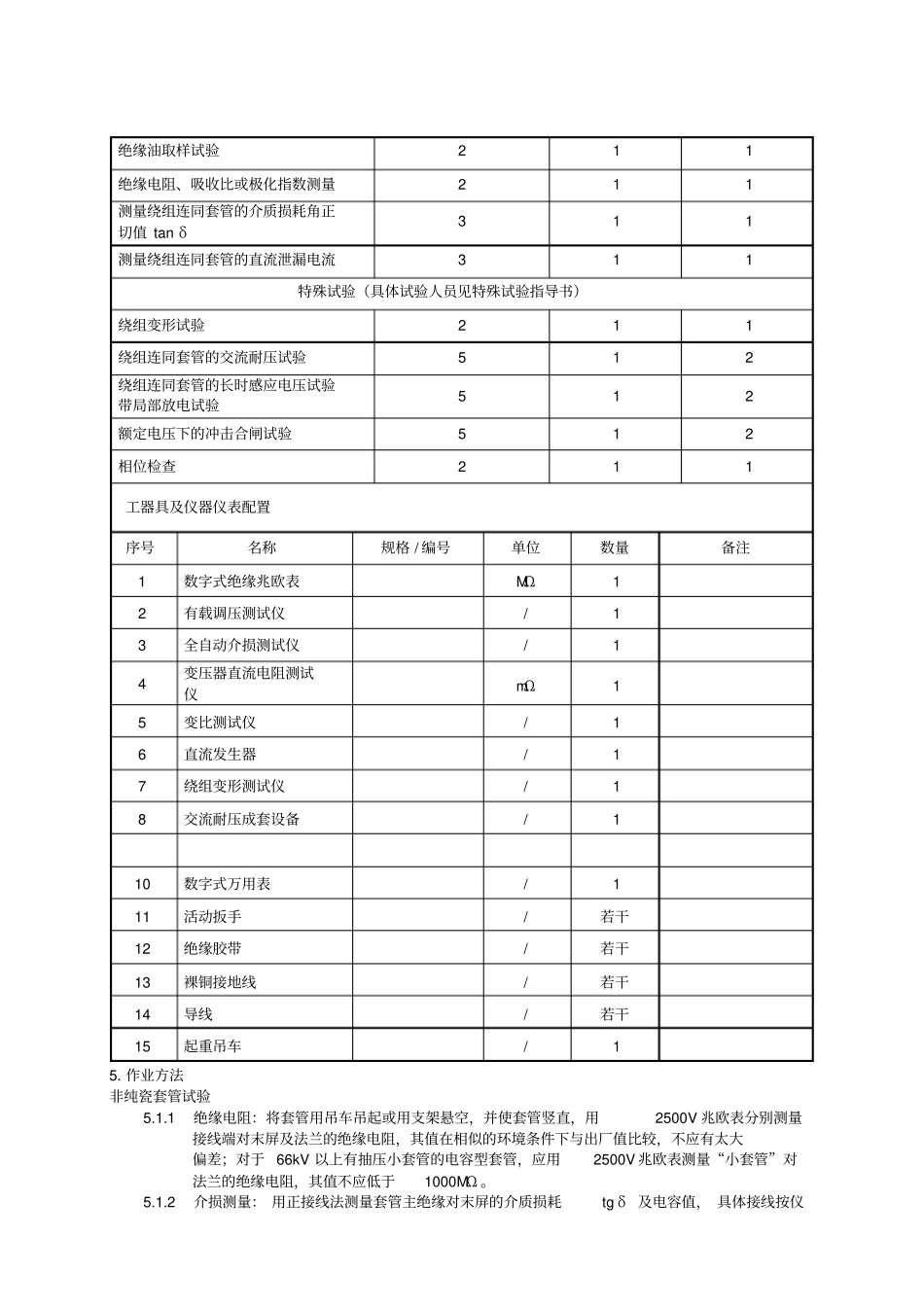

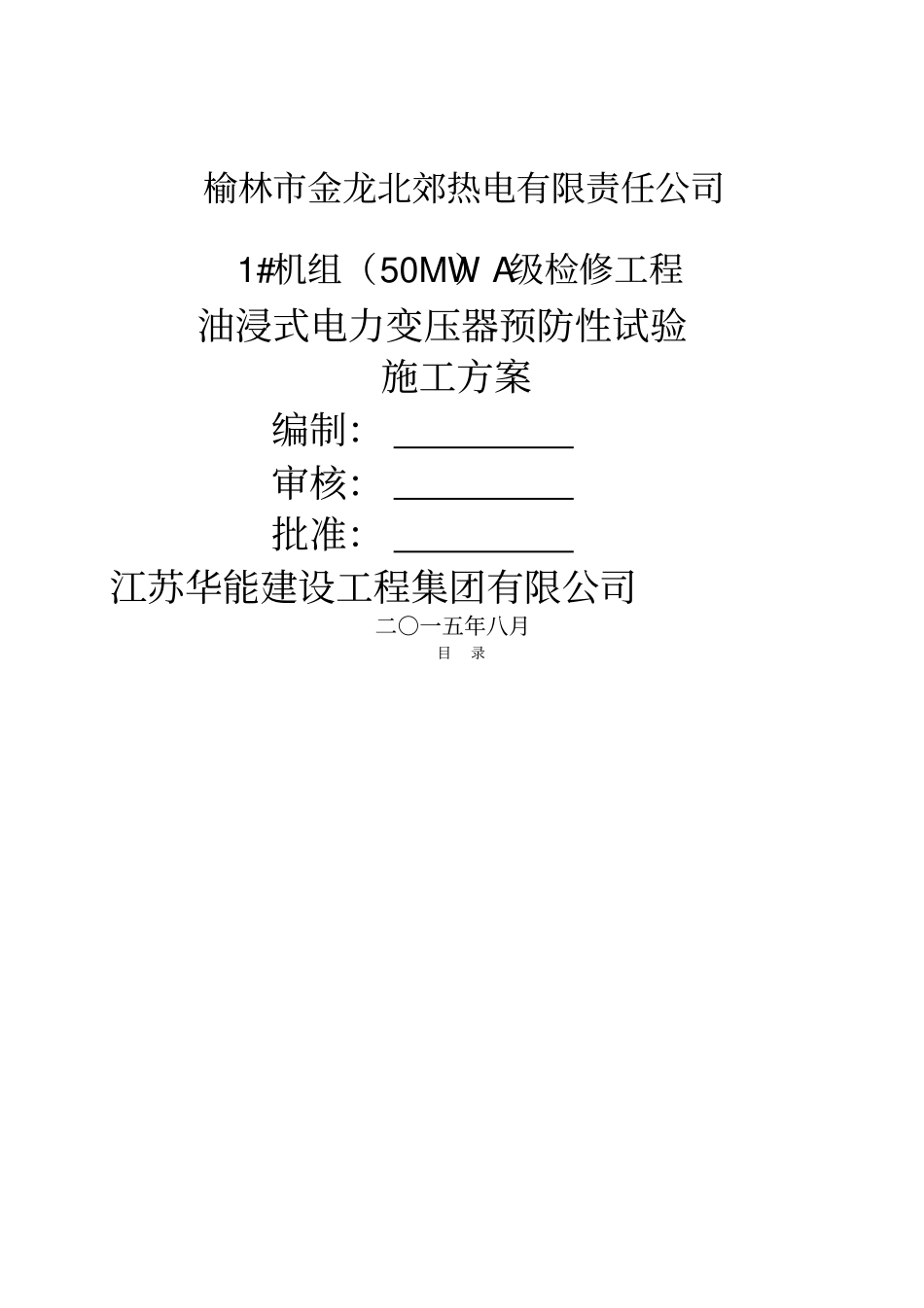

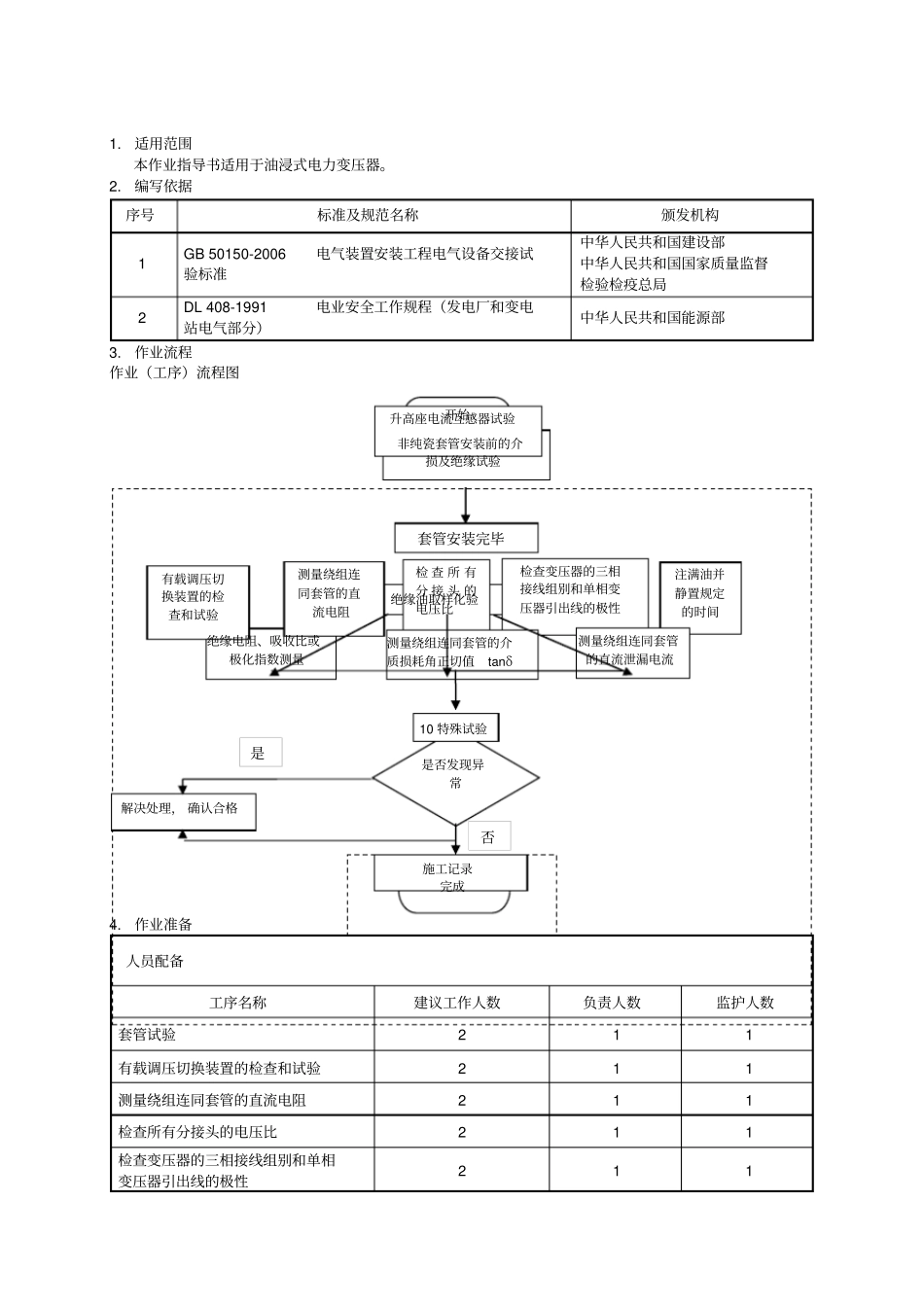

榆林市金龙北郊热电有限责任公司1#机组（50MW）A级检修工程油浸式电力变压器预防性试验施工方案编制：审核：批准：江苏华能建设工程集团有限公司二○一五年八月目录1. 适用范围本作业指导书适用于油浸式电力变压器。2. 编写依据序号标准及规范名称颁发机构1 GB 50150-2006 电气装置安装工程电气设备交接试验标准中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局2 DL 408-1991 电业安全工作规程（发电厂和变电站电气部分）中华人民共和国能源部3. 作业流程作业（工序）流程图4. 作业准备人员配备工序名称建议工作人数负责人数监护人数套管试验2 1 1 有载调压切换装置的检查和试验2 1 1 测量绕组连同套管的直流电阻2 1 1 检查所有分接头的电压比2 1 1 检查变压器的三相接线组别和单相变压器引出线的极性2 1 1 绝缘电阻、吸收比或极化指数测量是否发现异常解决处理， 确认合格完成施工记录绝缘油取样化验测量绕组连同套管的直流电阻开始非纯瓷套管安装前的介损及绝缘试验套管安装完毕检 查 所 有分 接 头 的电压比检查变压器的三相接线组别和单相变压器引出线的极性注满油并静置规定的时间有载调压切换装置的检查和试验测量绕组连同套管的直流泄漏电流测量绕组连同套管的介质损耗角正切值tanδ10 特殊试验否是升高座电流互感器试验绝缘油取样试验2 1 1 绝缘电阻、吸收比或极化指数测量2 1 1 测量绕组连同套管的介质损耗角正切值 tan δ3 1 1 测量绕组连同套管的直流泄漏电流3 1 1 特殊试验（具体试验人员见特殊试验指导书）绕组变形试验2 1 1 绕组连同套管的交流耐压试验5 1 2 绕组连同套管的长时感应电压试验带局部放电试验5 1 2 额定电压下的冲击合闸试验5 1 2 相位检查2 1 1 工器具及仪器仪表配置序号名称规格 / 编号单位数量备注1 数字式绝缘兆欧表MΩ1 2 有载调压测试仪/ 1 3 全自动介损测试仪/ 1 4 变压器直流电阻测试仪mΩ1 5 变比测试仪/ 1 6 直流发生器/ 1 7 绕组变形测试仪/ 1 8 交流耐压成套设备/ 1 10 数字式万用表/ 1 11 活动扳手/ 若干12 绝缘胶带/ 若干13 裸铜接地线/ 若干14 导线/ 若干15 起重吊车/ 1 5. 作业方法非纯瓷套管试验 5.1.1绝缘电阻：将套管用吊车吊起或用支架悬空，并使套管竖直，用2500V 兆欧表分别测量接线端对末屏及法兰的绝缘电阻，其值在相似的环境条件下与出厂值比较，不应有太大偏差；对于...
