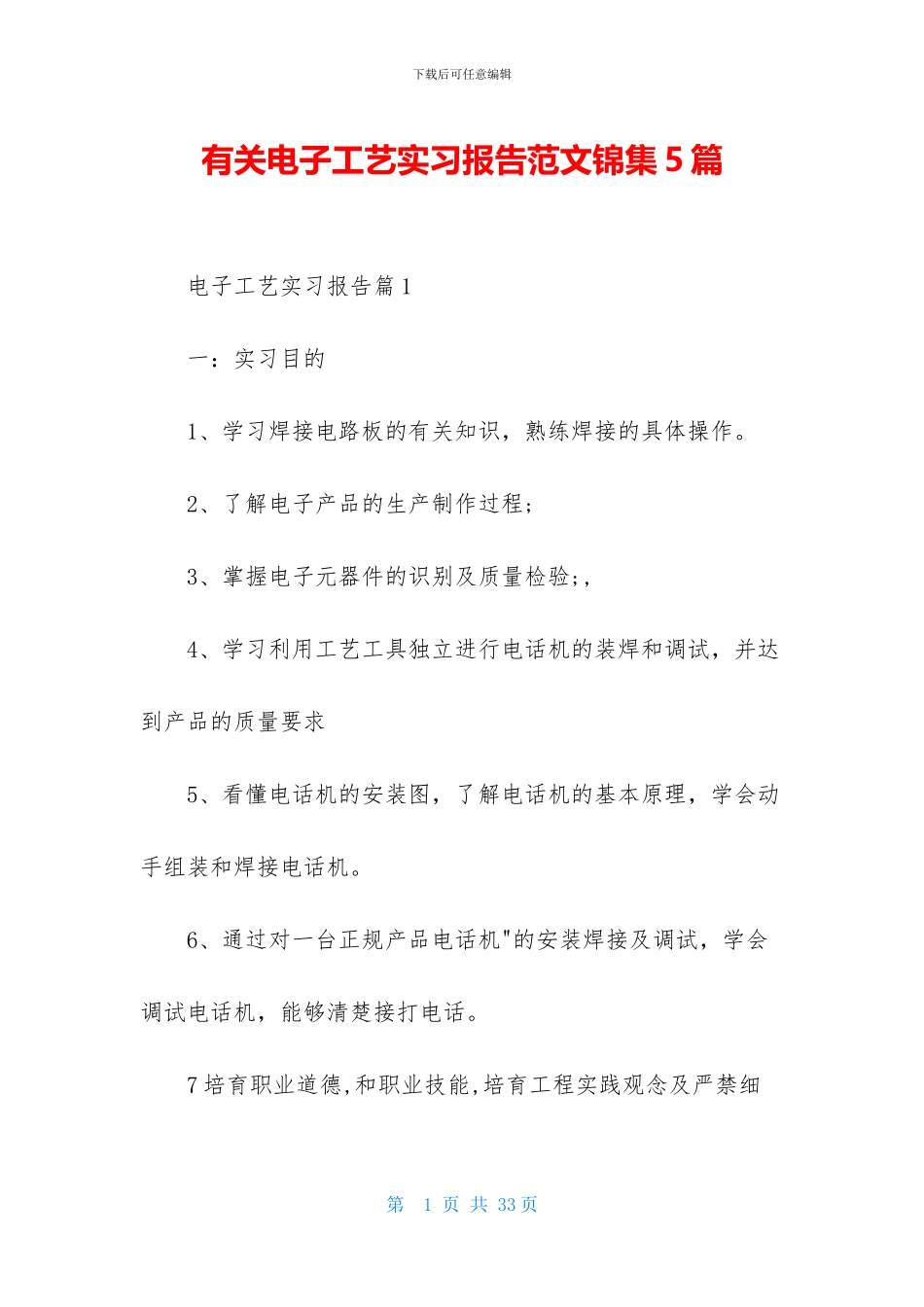

下载后可任意编辑有关电子工艺实习报告范文锦集 5 篇 电子工艺实习报告篇 1 一：实习目的 1、学习焊接电路板的有关知识，熟练焊接的具体操作。 2、了解电子产品的生产制作过程; 3、掌握电子元器件的识别及质量检验;, 4、学习利用工艺工具独立进行电话机的装焊和调试，并达到产品的质量要求 5、看懂电话机的安装图，了解电话机的基本原理，学会动手组装和焊接电话机。 6、通过对一台正规产品电话机"的安装焊接及调试，学会调试电话机，能够清楚接打电话。 7 培育职业道德,和职业技能,培育工程实践观念及严禁细第 1 页 共 33 页下载后可任意编辑致一丝不苟的科学风. 二、工艺要求、电子元件知识 1、相关元器件 主要有电阻、电容，二极管、三极管，电解电容、发光管、稳压管、振铃集成模块，拨号集成模块，晶振、IC 等。 2、安装工艺要求： (1)动手焊接先检查元件是否齐全正确，再把元件进行分类，使在安装时更顺手也可以减少安装失误。然后再用 电工电子实训总结 万用表将各元件测量一下，看是否电子元件的值是否正确。安装时先安装低矮和耐热元件(如电阻)，然后再装大一点的元件，最后装怕热的元件(如三极管)。 (2)在瓷介电容、电解电容及三极管等元件立式安装时，引线不能太长，否则降低元器件的稳定性;但也不能过短，以免焊第 2 页 共 33 页下载后可任意编辑接时因过热损坏元器件。一般要求距离电路板面 2mm，并且要注意电解电容的正负极性，不能插错。 (3)电阻的安装：将电阻的阻值选择好后根据两孔的距离弯。曲电阻脚可采纳卧式紧贴电路板安装，高度要统一。瓷片电容和三极管的脚剪的长短要适中。 (4)各零件安装好后，便是焊接了，这是电话机组装过程中非常重要的一个环节，而且是我们自己操作电烙铁，具有一定的危险性，因此要特别小心，要严格根据要求一步一步地做，切不可急于求成，粗心大意。 三、电话机的工作原理 电有载调压开关 话通信中实现声能与电能相互转换的用户设备。由送话器、受话器和发送、接收信号的部件等组成。发话时，由送话器把话音转变成电信号，沿线路发送到对方;受话时，由受话器把接第 3 页 共 33 页下载后可任意编辑收的电信号还原成话音。电话机一般分为磁石式、共电式和自动式三类。磁石式电话机，用磁石式手摇发电机作振铃信号源并配有通话电源。它对线路和交换设备的要求低，通话距离较远，机动灵活，使用方便,可不经过交换机直接通话。因此,它适用于野战条件下和无...
