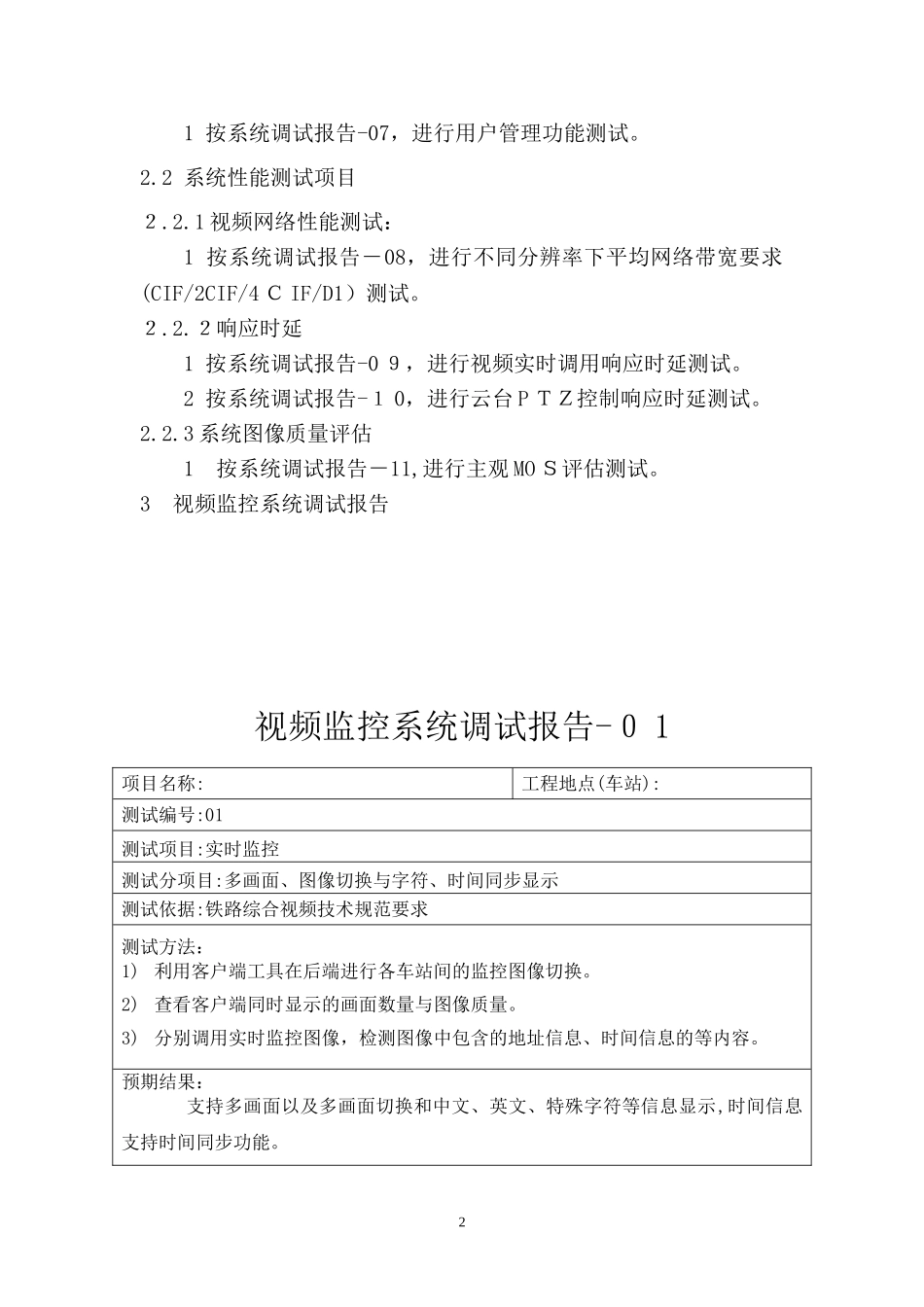

视频监控系统调试规范1系统调试1．1系统调试工作的主要目标1所有系统和设备能够接通并正常运转；2所有软件能够在相应平台上正常运行;3对系统运行进行监控测试,保证系统优化运行。１.2系统调试工作程序1车站系统加电前检查设备连接是否正确。2加电后检查各部电压是否正常。3车站摄像机单台调试。４车站系统连网调试。5各车站连网调试。６系统总调。２系统功能测试2．1系统功能测试项目２．1.1实时监控功能1按系统调试报告－01,进行多画面、图像切换、字符、时间同步显示测试。2按系统调试报告－02,进行图像快捷键功能与抓拍保存功能测试。2.1.２存储功能1按系统调试报告-０３，进行实时存储与条件存储功能测试。2．1.3回放功能1按系统调试报告-０４,进行多条件检索与多用户同时回放测试。2按系统调试报告－05，进行下载功能测试。3按系统调试报告－０6,进行播放功能与逐帧播放测试。2．1．4网管功能11按系统调试报告-07，进行用户管理功能测试。2.2系统性能测试项目２.2.1视频网络性能测试：1按系统调试报告－08，进行不同分辨率下平均网络带宽要求(CIF/2CIF/4ＣIF/D1）测试。２.2.２响应时延1按系统调试报告-0９，进行视频实时调用响应时延测试。2按系统调试报告-１0，进行云台PＴＺ控制响应时延测试。2.2.3系统图像质量评估1按系统调试报告－11,进行主观MOＳ评估测试。3视频监控系统调试报告视频监控系统调试报告-０1项目名称:工程地点(车站):测试编号:01测试项目:实时监控测试分项目:多画面、图像切换与字符、时间同步显示测试依据:铁路综合视频技术规范要求测试方法：1)利用客户端工具在后端进行各车站间的监控图像切换。2)查看客户端同时显示的画面数量与图像质量。3)分别调用实时监控图像，检测图像中包含的地址信息、时间信息的等内容。预期结果：支持多画面以及多画面切换和中文、英文、特殊字符等信息显示,时间信息支持时间同步功能。2测试结果：判定原则：测试结果必须与预期结果相符，否则不符合要求。测试人:日期：视频监控系统调试报告-0２项目名称:工程地点(车站)：测试编号：02测试项目:实时监控测试分项目：图像快捷键功能与抓拍保存功能测试依据：铁路综合视频技术规范要求测试方法：1)利用客户端工具在后端进行参数配置,如快捷键配置图像切换功能、轮巡功能、ＰTZ功能等，实现一键功能,并进行验证。2)对在客户端实时显示的图像，进行抓拍,并进行保存。3)对保存后的图像进行调用检查。预期结果:支持多快捷键功能与抓拍功能。3测试结果：判定原则:测试结果必须与预期结果相符，否则不符合要求。测试人:日期：视频监控系统调试报告－０３项目名称：工程地点(车站)：测试编号:03测试项目：存储功能测试分项目：实时存储与条件存储功能测试依据：铁路综合视频技术规范要求测试方法：1)利用客户端工具在中心侧对车站中的一个摄像机的图像进行实时存储60分钟。2)对该存储图像进行调用,并验证。3)在中心侧对存储图像的时间和地点进行有条件存储,如计划对某一车站６号摄像机白天9点～1０点进行存储，其余时间不存储图像。4)对计划存储的图像进行调用并验证时间段。1)可根据特定的事件进行存储，并进行验证。4预期结果：支持上述功能。测试结果：判定原则：测试结果必须与预期结果相符,否则不符合要求。测试人:日期:视频监控系统调试报告-04项目名称：工程地点(车站）:测试编号：０4测试项目:回放功能测试分项目：多条件检索与多用户回放测试依据:铁路综合视频技术规范要求测试方法：1)利用客户端工具在中心侧根据时间、地点、事件等多种条件进行对图像进行检索。2)对检索出的结果进行验证，并判断与检索条件的差异性。3)设置多用户同时对同一地点和同一时段的图像进行检索。4)设置多用户对检索结果图像进行同时回放。5预期结果:支持上述功能。测试结果：判定原则：测试结果必须与预期结果相符,否则不符合要求。测试人:日期：视频监控系统调试报告-0５项目名称:工程地点(车站）:测试编号：05测试项目：回放功能测试分项目：下载功能测试依据：铁路综合视频技术规范要求测试方法：1)利用客户端工具在某一路视频的存储图像依据条件如时间、地点等进行检索2)对检索后结果，进行...
