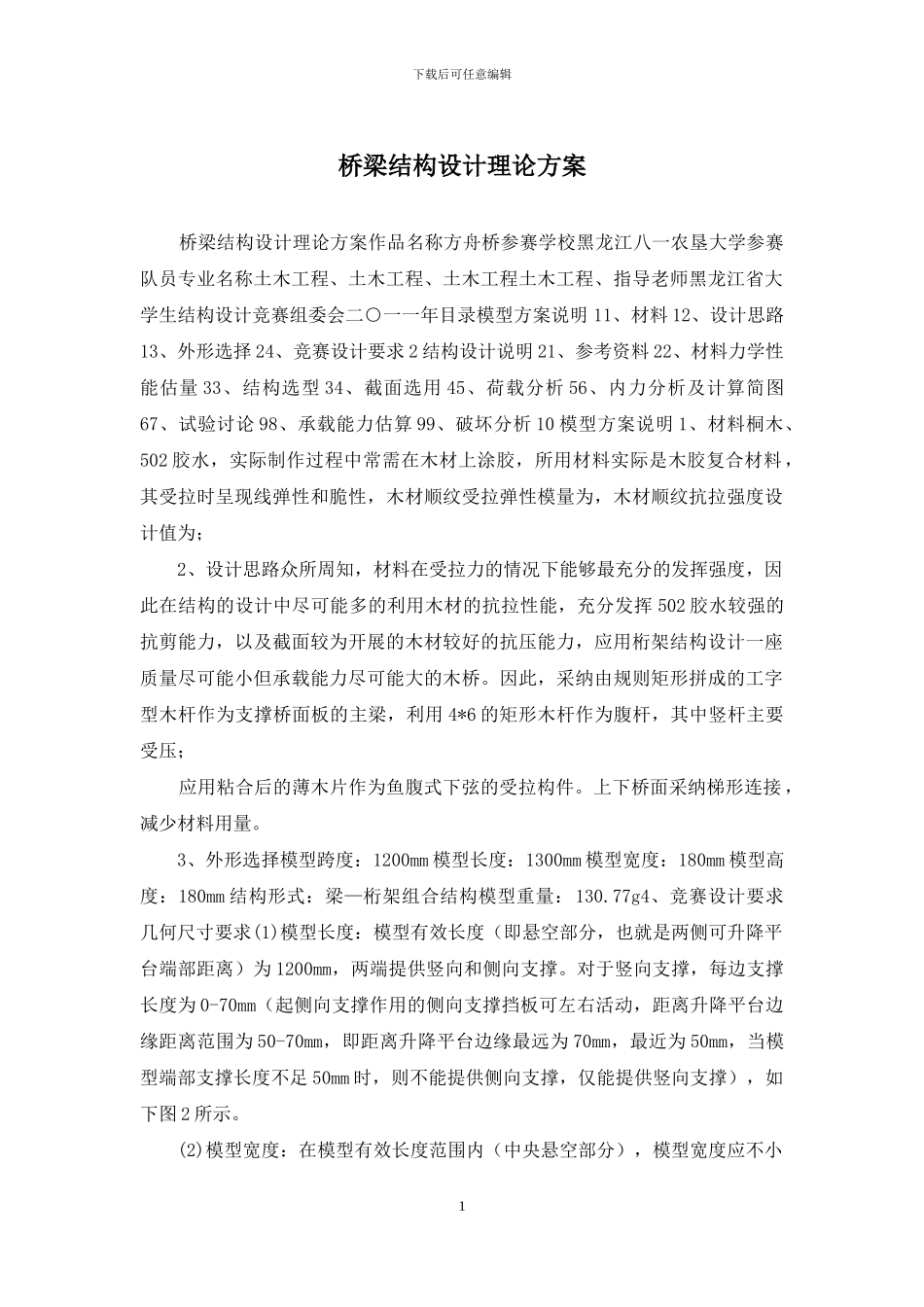

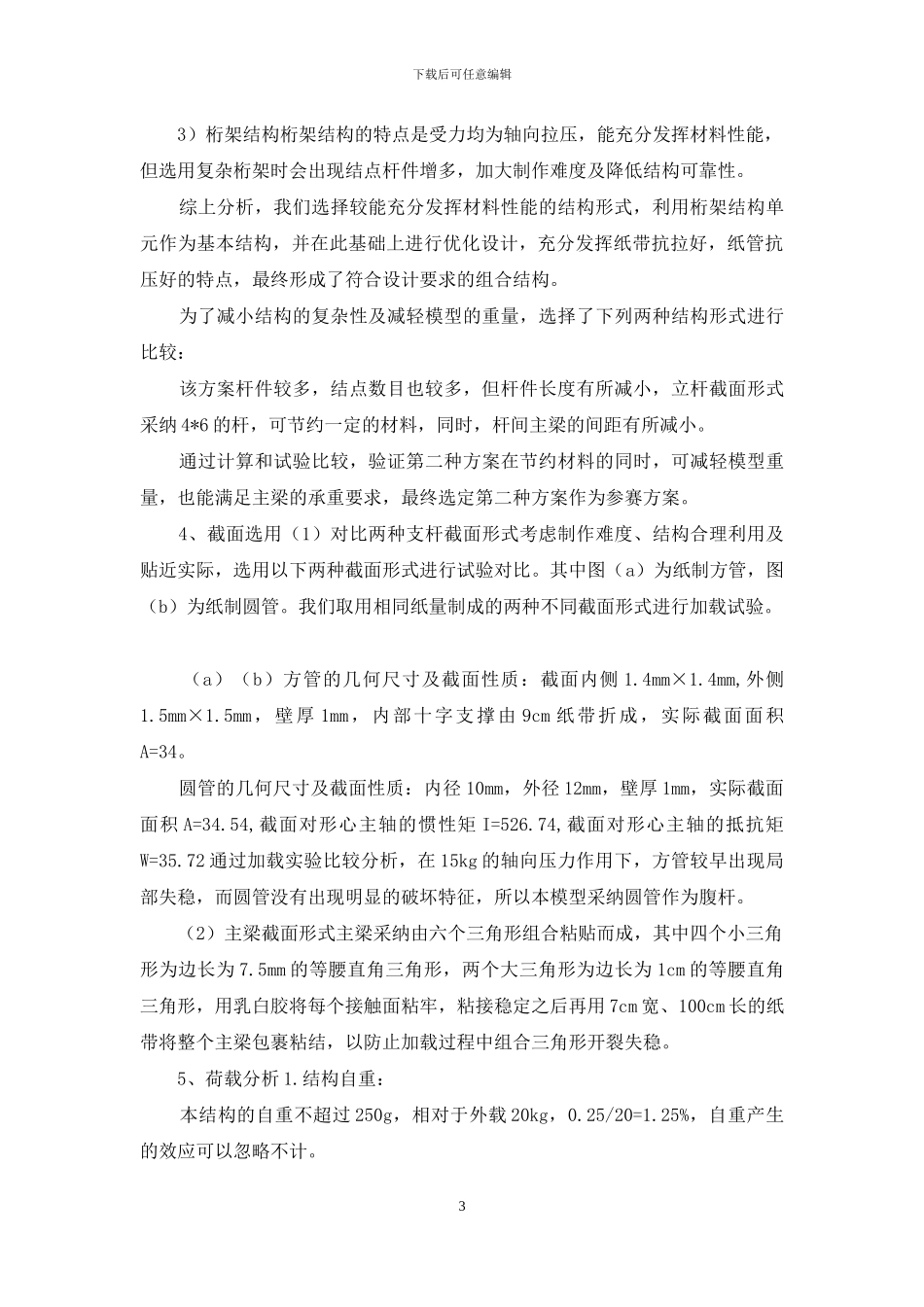

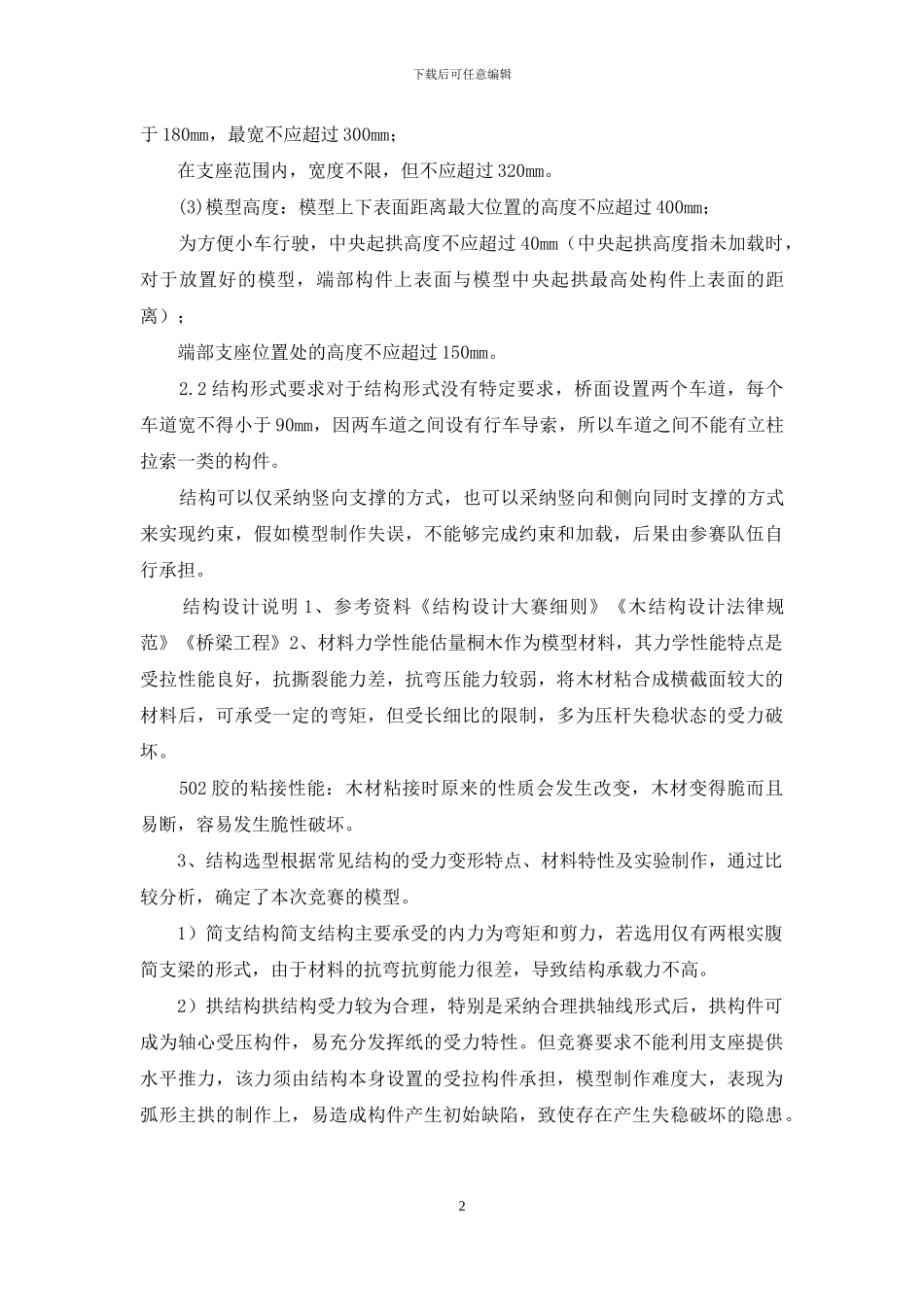

下载后可任意编辑桥梁结构设计理论方案 桥梁结构设计理论方案作品名称方舟桥参赛学校黑龙江八一农垦大学参赛队员专业名称土木工程、土木工程、土木工程土木工程、指导老师黑龙江省大学生结构设计竞赛组委会二○一一年目录模型方案说明 11、材料 12、设计思路13、外形选择 24、竞赛设计要求 2 结构设计说明 21、参考资料 22、材料力学性能估量 33、结构选型 34、截面选用 45、荷载分析 56、内力分析及计算简图67、试验讨论 98、承载能力估算 99、破坏分析 10 模型方案说明 1、材料桐木、502 胶水，实际制作过程中常需在木材上涂胶，所用材料实际是木胶复合材料，其受拉时呈现线弹性和脆性，木材顺纹受拉弹性模量为，木材顺纹抗拉强度设计值为； 2、设计思路众所周知，材料在受拉力的情况下能够最充分的发挥强度，因此在结构的设计中尽可能多的利用木材的抗拉性能，充分发挥 502 胶水较强的抗剪能力，以及截面较为开展的木材较好的抗压能力，应用桁架结构设计一座质量尽可能小但承载能力尽可能大的木桥。因此，采纳由规则矩形拼成的工字型木杆作为支撑桥面板的主梁，利用 4*6 的矩形木杆作为腹杆，其中竖杆主要受压； 应用粘合后的薄木片作为鱼腹式下弦的受拉构件。上下桥面采纳梯形连接 ，减少材料用量。 3、外形选择模型跨度：1200mm 模型长度：1300mm 模型宽度：180mm 模型高度：180mm 结构形式：梁—桁架组合结构模型重量：130.77g4、竞赛设计要求几何尺寸要求(1)模型长度：模型有效长度（即悬空部分，也就是两侧可升降平台端部距离）为 1200mm，两端提供竖向和侧向支撑。对于竖向支撑，每边支撑长度为 0-70mm（起侧向支撑作用的侧向支撑挡板可左右活动，距离升降平台边缘距离范围为 50-70mm，即距离升降平台边缘最远为 70mm，最近为 50mm，当模型端部支撑长度不足 50mm 时，则不能提供侧向支撑，仅能提供竖向支撑），如下图 2 所示。 (2)模型宽度：在模型有效长度范围内（中央悬空部分），模型宽度应不小1下载后可任意编辑于 180mm，最宽不应超过 300mm； 在支座范围内，宽度不限，但不应超过 320mm。 (3)模型高度：模型上下表面距离最大位置的高度不应超过 400mm； 为方便小车行驶，中央起拱高度不应超过 40mm（中央起拱高度指未加载时，对于放置好的模型，端部构件上表面与模型中央起拱最高处构件上表面的距离）； 端部支座位置处的高度不应超过 150mm。 2.2 结构形式要求对于结构形式没...
