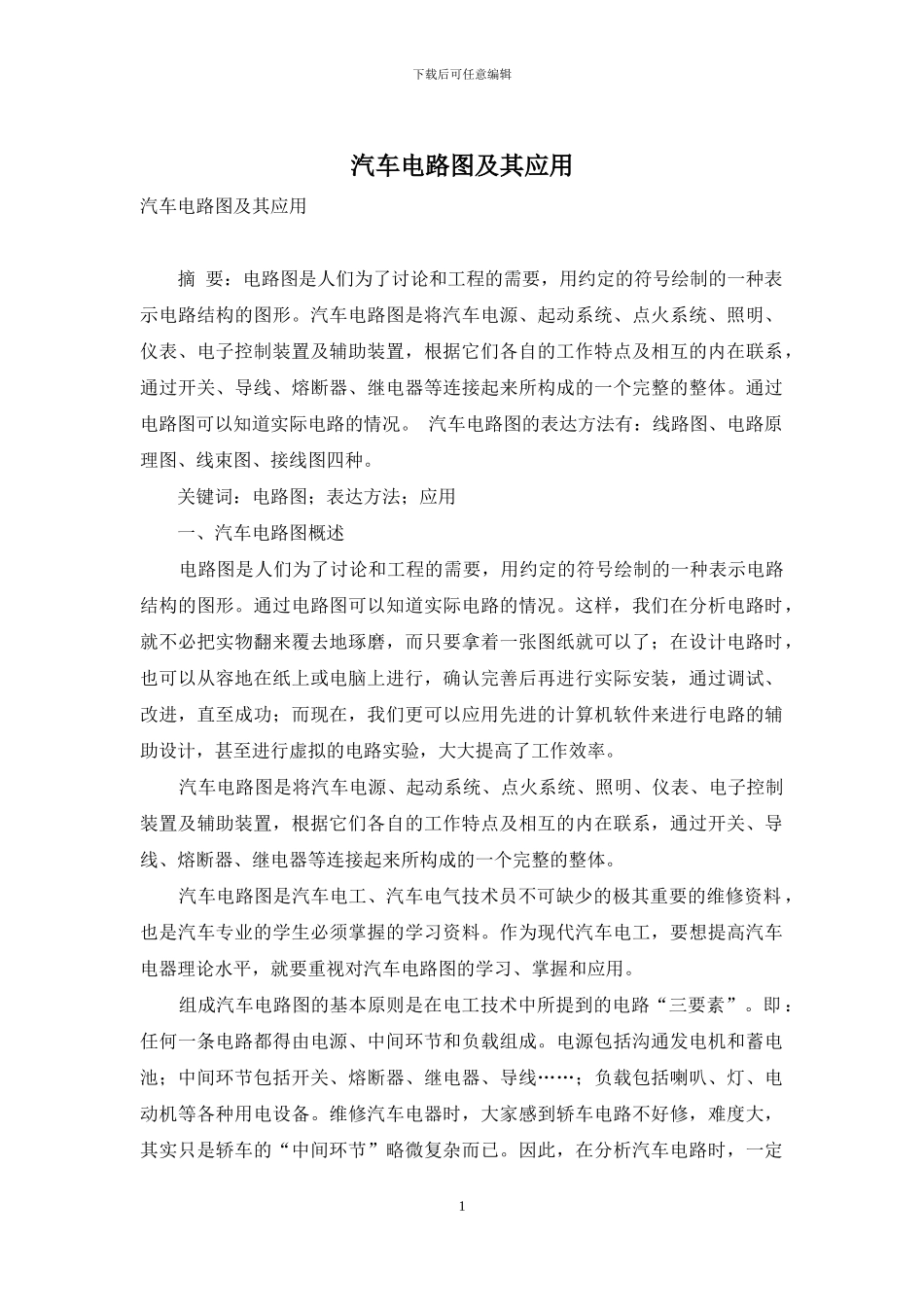

下载后可任意编辑汽车电路图及其应用汽车电路图及其应用 摘 要：电路图是人们为了讨论和工程的需要，用约定的符号绘制的一种表示电路结构的图形。汽车电路图是将汽车电源、起动系统、点火系统、照明、仪表、电子控制装置及辅助装置，根据它们各自的工作特点及相互的内在联系，通过开关、导线、熔断器、继电器等连接起来所构成的一个完整的整体。通过电路图可以知道实际电路的情况。 汽车电路图的表达方法有：线路图、电路原理图、线束图、接线图四种。 关键词：电路图；表达方法；应用 一、汽车电路图概述 电路图是人们为了讨论和工程的需要，用约定的符号绘制的一种表示电路结构的图形。通过电路图可以知道实际电路的情况。这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了；在设计电路时，也可以从容地在纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功；而现在，我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高了工作效率。 汽车电路图是将汽车电源、起动系统、点火系统、照明、仪表、电子控制装置及辅助装置，根据它们各自的工作特点及相互的内在联系，通过开关、导线、熔断器、继电器等连接起来所构成的一个完整的整体。 汽车电路图是汽车电工、汽车电气技术员不可缺少的极其重要的维修资料 ，也是汽车专业的学生必须掌握的学习资料。作为现代汽车电工，要想提高汽车电器理论水平，就要重视对汽车电路图的学习、掌握和应用。 组成汽车电路图的基本原则是在电工技术中所提到的电路“三要素”。即 ：任何一条电路都得由电源、中间环节和负载组成。电源包括沟通发电机和蓄电池；中间环节包括开关、熔断器、继电器、导线……；负载包括喇叭、灯、电动机等各种用电设备。维修汽车电器时，大家感到轿车电路不好修，难度大，其实只是轿车的“中间环节”略微复杂而已。因此，在分析汽车电路时，一定1下载后可任意编辑要从汽车电路组成的三要素这基本原则出发，准确无误地任何一个系统电路的电源、中间环节和负载之间的内在联系和组成。有的人不会读汽车电路图，更不会用汽车电路图，实际上就是不太了解汽车电路图组成上的上述基本原则，问题的实质是他学习和应用电路图的方式和方法不正确。 二、汽车电路图的表达方法 汽车电路图的表达方法有：线路图、电路原理图、线束图、接线图四种。 一） 线路图 线路图是传统的汽车电路表达方法...
