《施工图制图标准》VIP专享

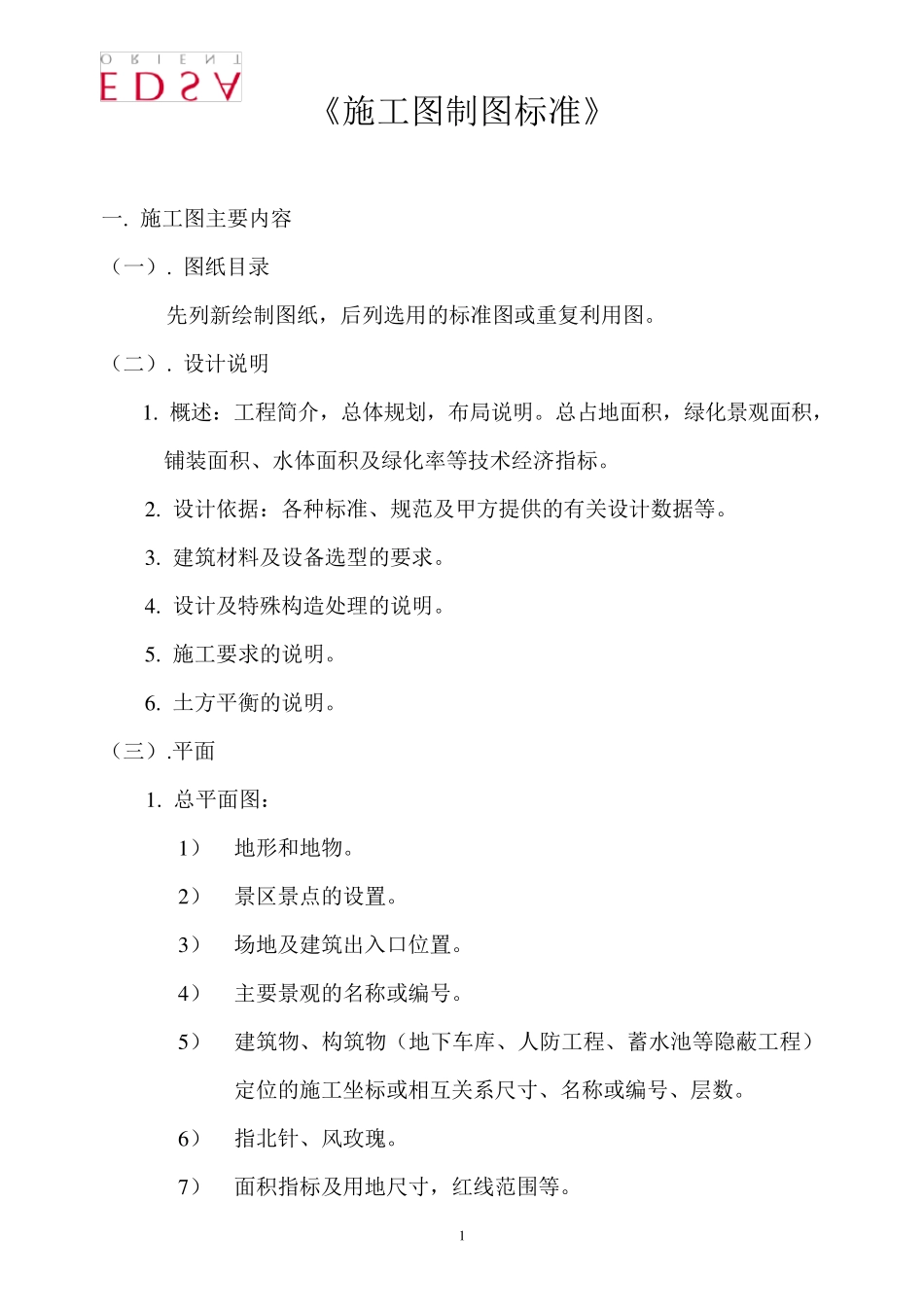

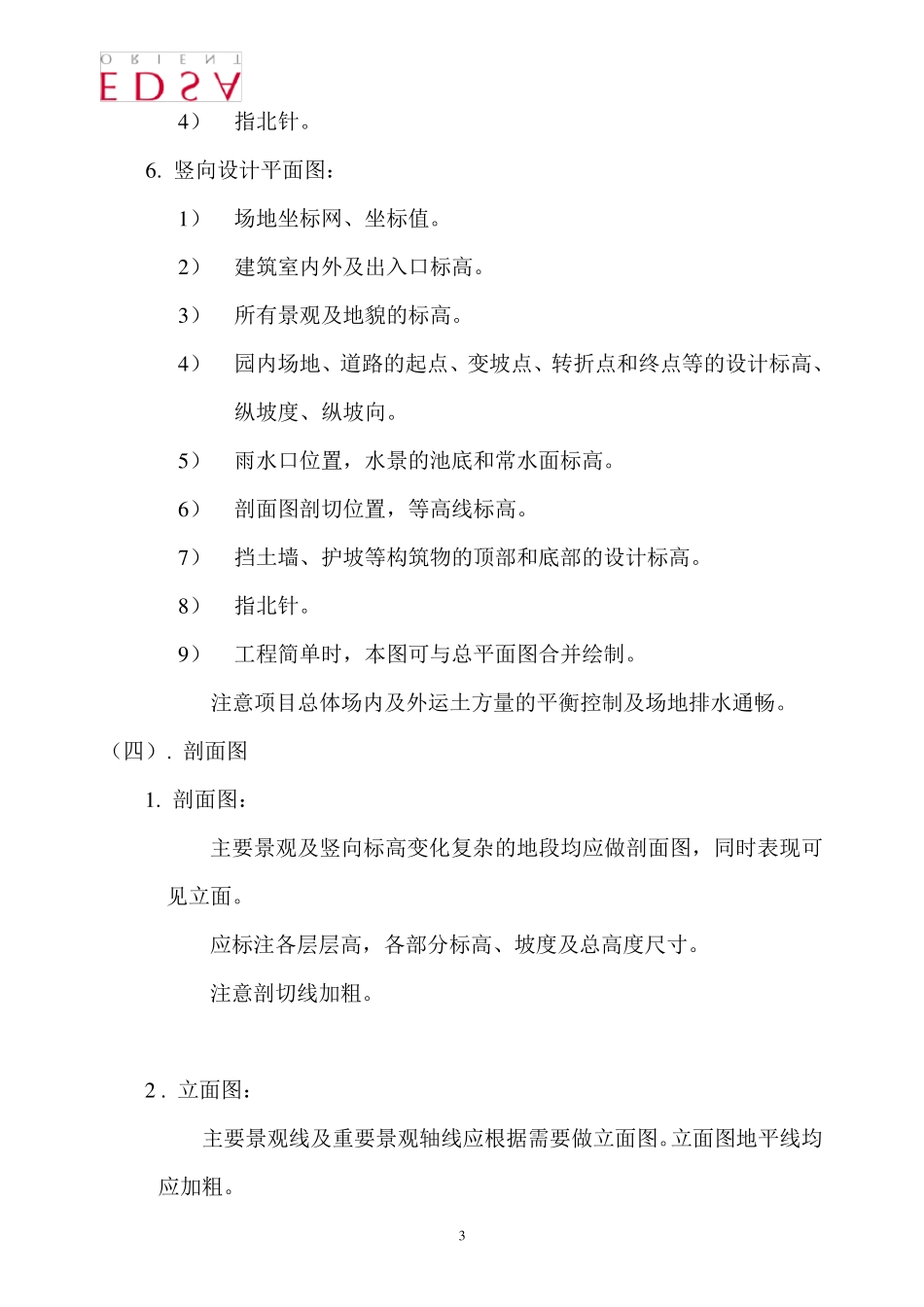

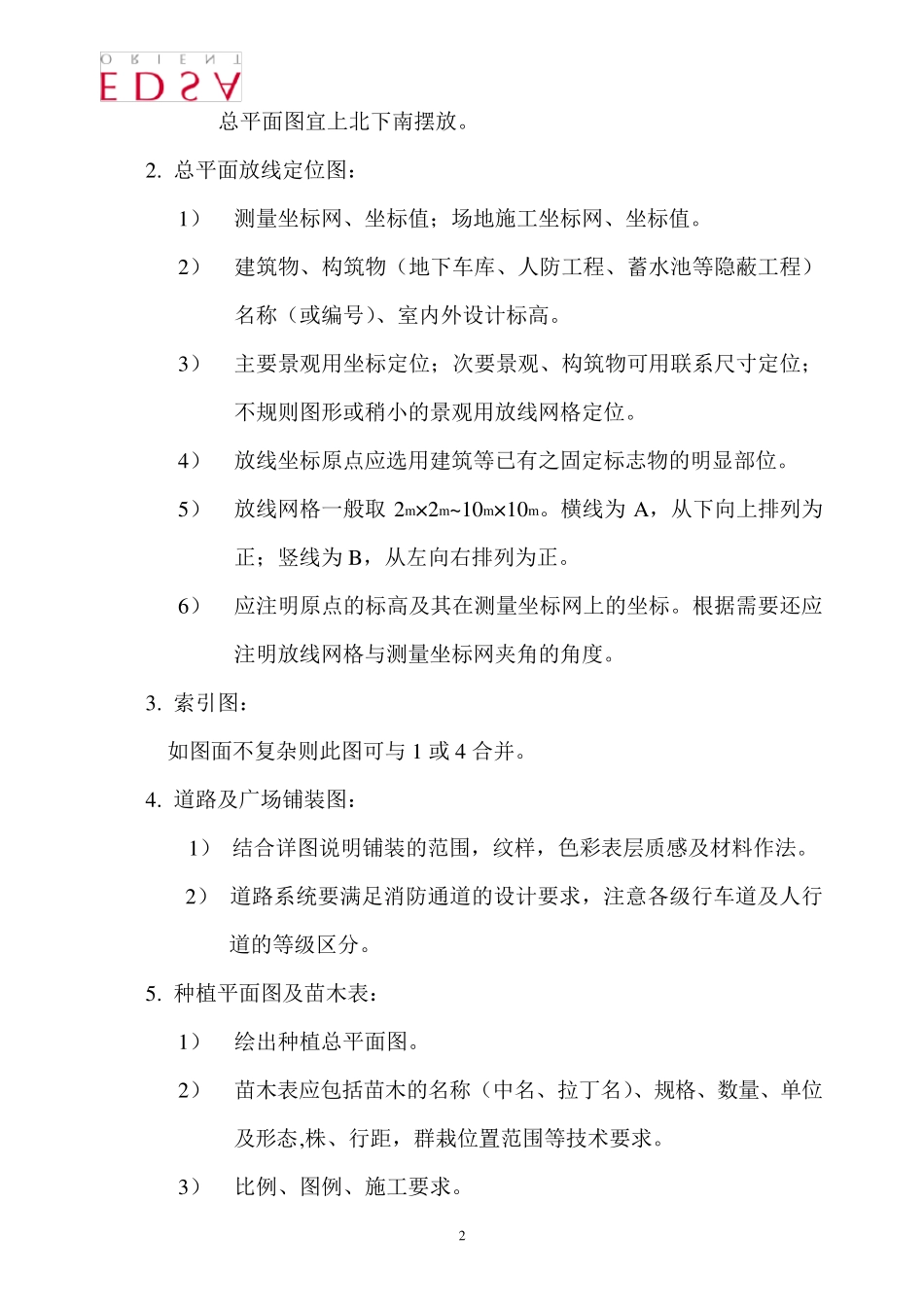

1 《施工图制图标准》 一. 施工图主要内容 （一）. 图纸目录 先列新绘制图纸，后列选用的标准图或重复利用图。 （二）. 设计说明 1 . 概述：工程简介，总体规划，布局说明。总占地面积，绿化景观面积，铺装面积、水体面积及绿化率等技术经济指标。 2 . 设计依据：各种标准、规范及甲方提供的有关设计数据等。 3 . 建筑材料及设备选型的要求。 4 . 设计及特殊构造处理的说明。 5 . 施工要求的说明。 6 . 土方平衡的说明。 （三）.平面 1 . 总平面图： 1 ） 地形和地物。 2 ） 景区景点的设置。 3 ） 场地及建筑出入口位置。 4 ） 主要景观的名称或编号。 5 ） 建筑物、构筑物（地下车库、人防工程、蓄水池等隐蔽工程）定位的施工坐标或相互关系尺寸、名称或编号、层数。 6 ） 指北针、风玫瑰。 7 ） 面积指标及用地尺寸，红线范围等。 2 总平面图宜上北下南摆放。 2. 总平面放线定位图： 1） 测量坐标网、坐标值；场地施工坐标网、坐标值。 2） 建筑物、构筑物（地下车库、人防工程、蓄水池等隐蔽工程）名称（或编号）、室内外设计标高。 3） 主要景观用坐标定位；次要景观、构筑物可用联系尺寸定位；不规则图形或稍小的景观用放线网格定位。 4） 放线坐标原点应选用建筑等已有之固定标志物的明显部位。 5） 放线网格一般取 2m×2m~10m×10m。横线为 A，从下向上排列为正；竖线为 B，从左向右排列为正。 6） 应注明原点的标高及其在测量坐标网上的坐标。根据需要还应注明放线网格与测量坐标网夹角的角度。 3. 索引图： 如图面不复杂则此图可与 1 或 4 合并。 4. 道路及广场铺装图： 1） 结合详图说明铺装的范围，纹样，色彩表层质感及材料作法。 2） 道路系统要满足消防通道的设计要求，注意各级行车道及人行道的等级区分。 5. 种植平面图及苗木表： 1） 绘出种植总平面图。 2） 苗木表应包括苗木的名称（中名、拉丁名）、规格、数量、单位及形态,株、行距，群栽位置范围等技术要求。 3） 比例、图例、施工要求。 3 4 ） 指北针。 6 . 竖向设计平面图： 1 ） 场地坐标网、坐标值。 2 ） 建筑室内外及出入口标高。 3 ） 所有景观及地貌的标高。 4 ） 园内场地、道路的起点、变坡点、转折点和终点等的设计标高、纵坡度、纵坡向。 5 ） 雨水口位置，水景的池底和常水面标高。 6 ） 剖面图剖切位置，等高线标高。 7 ） 挡土墙...
