中夏牌收音机资料

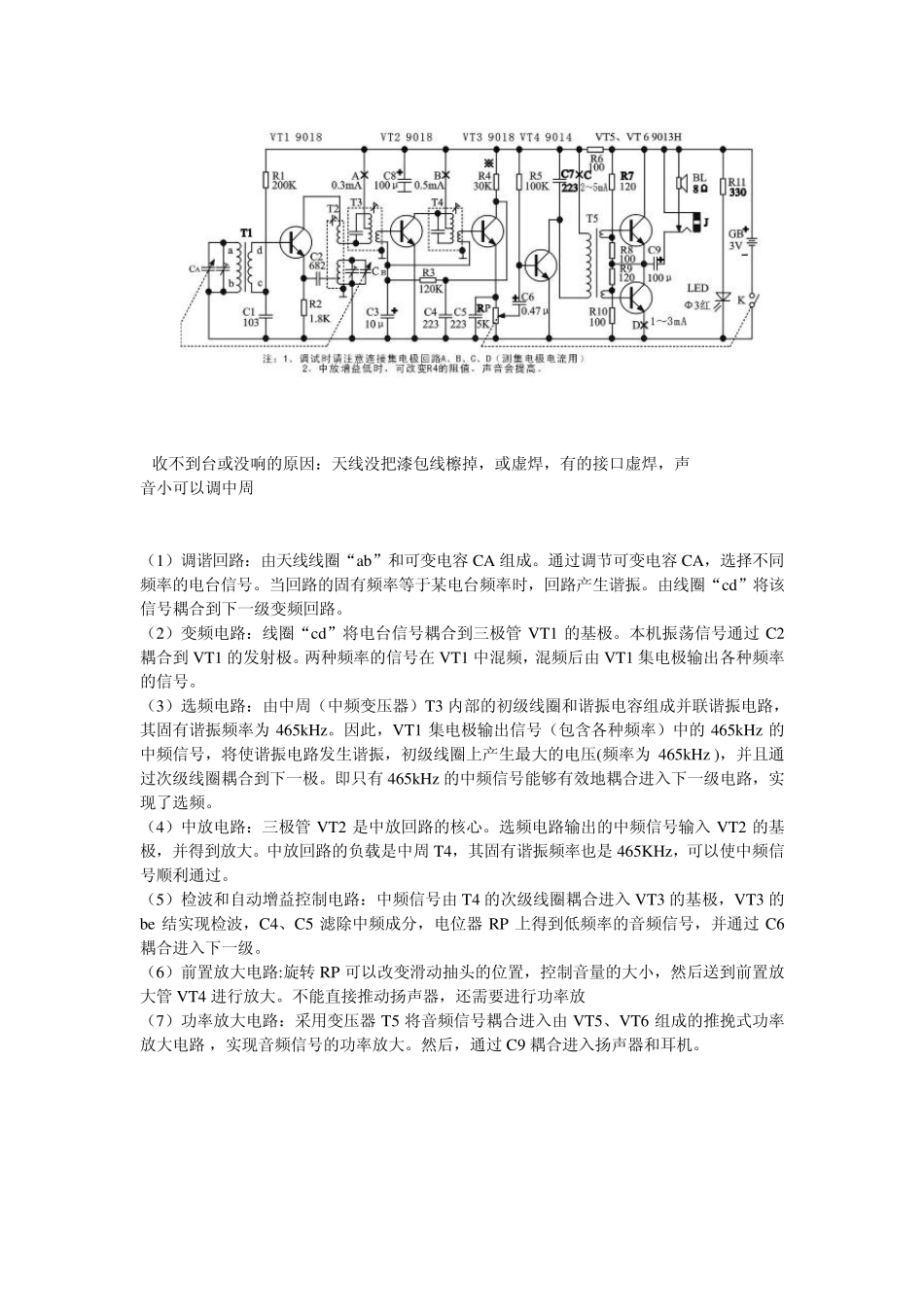

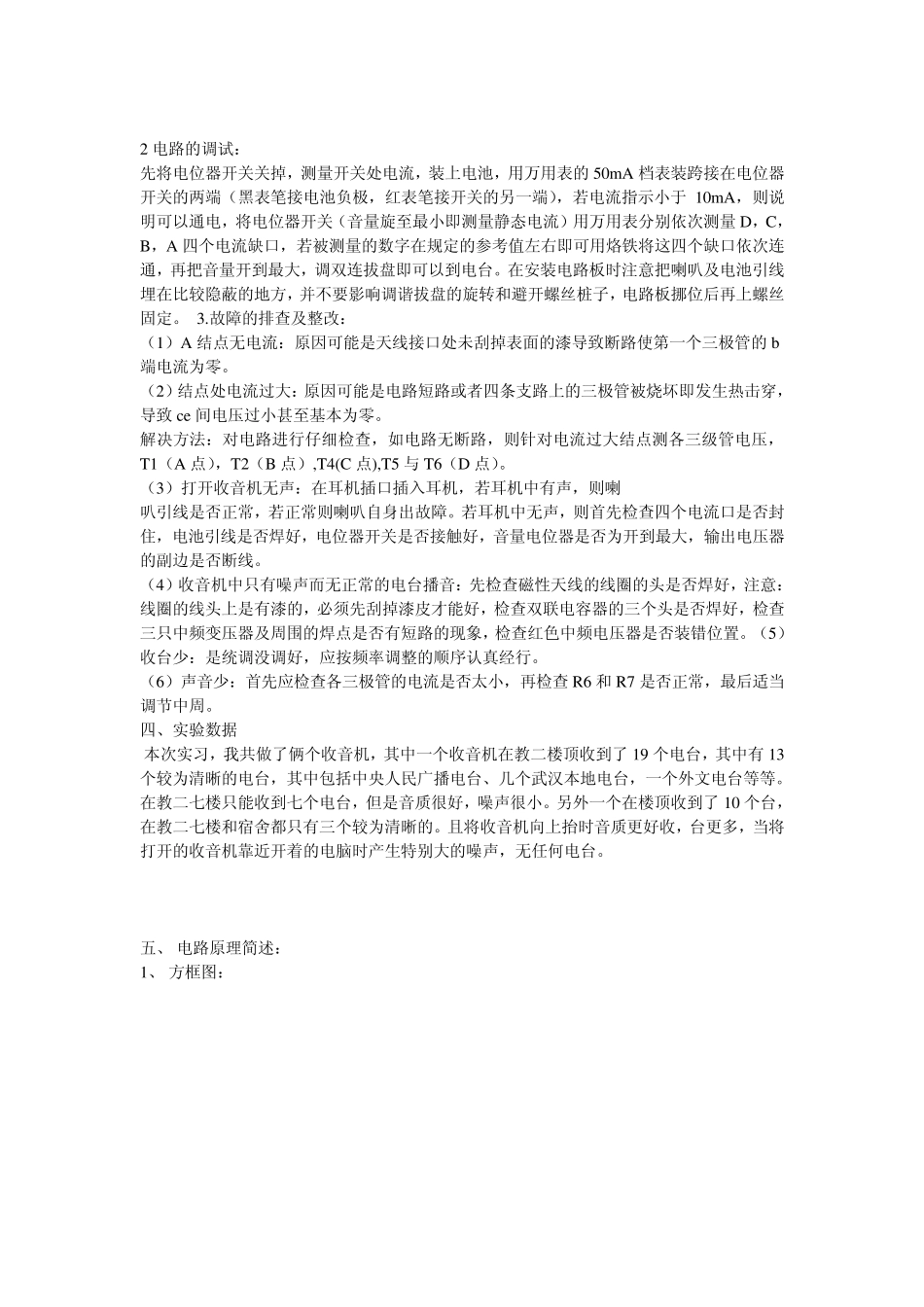

（二） 超外差收音机原理 混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。根据超外差收音机的原理，分成以下几个模块：调谐回路、变频回路、中频放大（中放）回路、检波及 AGC 回路、低放级回路、功放级回路。 1．调谐回路 调谐回路是由可变电容 CA、CB 和天线线圈 L1 组成。调节可变电容 C 可使 LC 的固有频 率等于电台频率，产生谐振，以选择不同频率的电台信号。再由 L2 耦合到下一级变频级。 2．变频回路 回路组成：由混频、本机振荡和选频三部分电路组成。 变频电路是超外差收音机的关键部分，它的质量对收音机的灵敏度和信躁比都有很大的影响。 3．中放回路 选频级输出的中频信号由 VT2 的基极输入并进行放大，中放电路中的负载是中频变压器 T4和谐振电容 C.它们也是并联谐振在中频 465kHz。输入电台信号与本振信号差出的中频信号 fI 恒为某一固定值465kHz ，它可以在中频“通道”中畅通无阻，并被逐级放大，即将这个频率固定的中频信号用固定调谐的中频放大器进行放大。 4．低放级 主要任务是把音频信号进行放大，使功放级得到更大的音频信号电压，使收音机有足够的音量。低频电压放大电路工作在三极管的线性区，非线性失真小，电压放大倍数大，工作点稳定，常采用多级放大电路级间耦合采用直接耦合或阻容耦合。 5．功放级 低频功率放大电路用来推动扬声器工作，是一种大信号放大电路，常采用甲乙类互补推挽功率放 大电路。常用的收音机低频放大电路. 图 17-1 超外差收音机组成框图 收不到台或没响的原因：天线没把漆包线檫掉，或虚焊，有的接口虚焊，声 音小可以调中周 （1）调谐回路：由天线线圈“ab”和可变电容 CA 组成。通过调节可变电容 CA，选择不同频率的电台信号。当回路的固有频率等于某电台频率时，回路产生谐振。由线圈“cd”将该信号耦合到下一级变频回路。 （2）变频电路：线圈“cd”将电台信号耦合到三极管 VT1 的基极。本机振荡信号通过 C2耦合到VT1 的发射极。两种频率的信号在 VT1 中混频，混频后由VT1 集电极输出各种频率的...
