火电厂凝汽器工作原理VIP免费

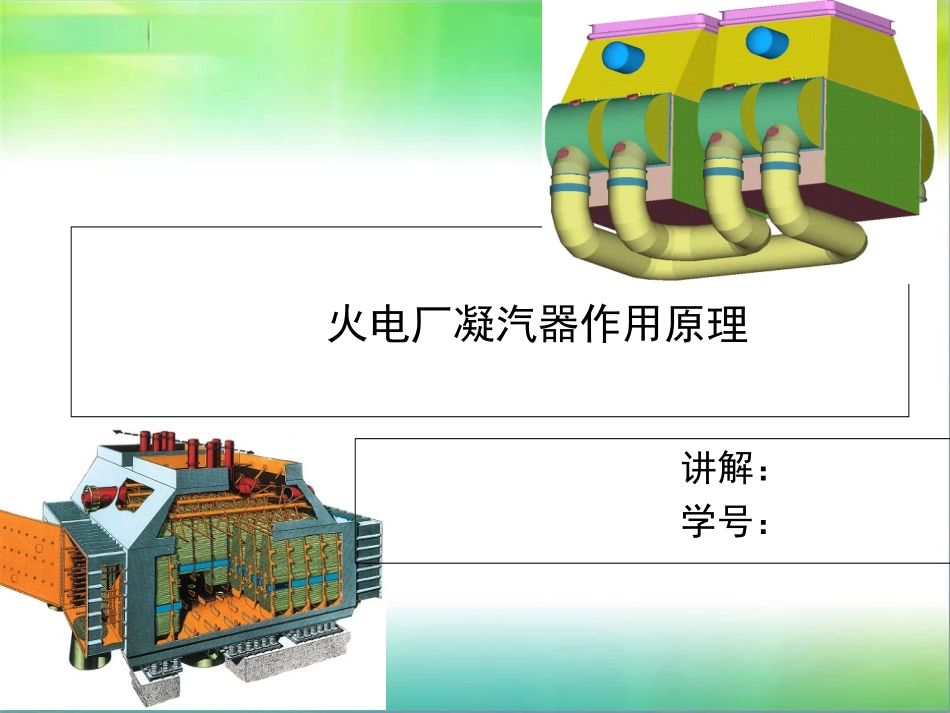

火电厂凝汽器工作原理_第1页
1/12

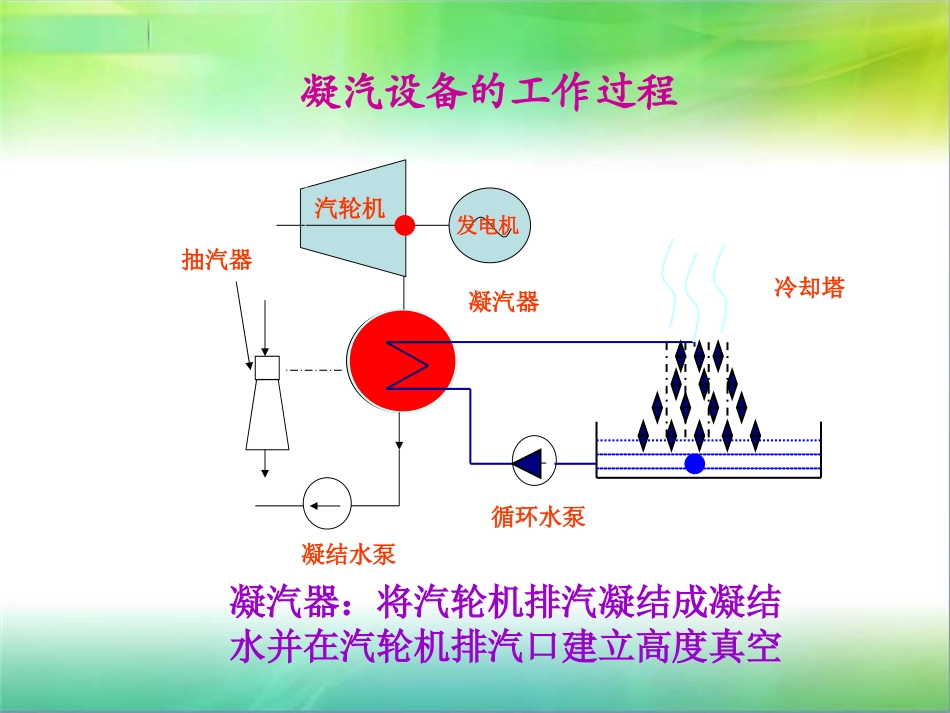

火电厂凝汽器工作原理_第2页
2/12

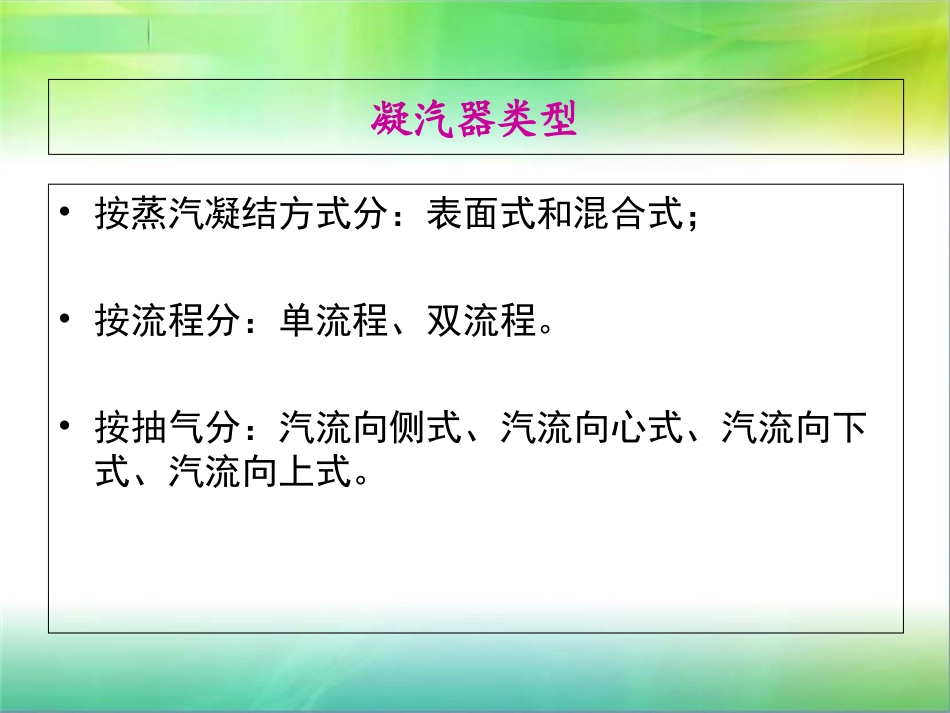

火电厂凝汽器工作原理_第3页
3/12
火电厂凝汽器作用原理讲解:学号:凝汽器凝结水泵循环水泵汽轮机抽汽器冷却塔发电机凝汽设备的工作过程凝汽器:将汽轮机排汽凝结成凝结水并在汽轮机排汽口建立高度真空凝汽器类型•按蒸汽凝结方式分:表面式和混合式;•按流程分:单流程、双流程。•按抽气分:汽流向侧式、汽流向心式、汽流向下式、汽流向上式。蒸汽凝结方式表面式水冷凝汽器原理单流程:单流程:双流程:双流程:抽气口位置汽流向侧式汽流向心式凝汽器的管束布置冷却水管的基本排列方法三角形排列法正方形排列法辐向排列法密集程度最大,汽阻最大密集程度小,汽阻小密集程度小,汽阻小凝汽器运行状况好坏的标志•(1)能否达到最有利真空;•(2)能否保证凝结水的品质合格;•(3)凝结水的过冷度能否保持最低。建立真空的三要素:真空:①冷却面积②冷却水量③冷却水温度最有利真空极限真空凝汽器真空和要素凝汽器的凝结水冷却水管被腐蚀冷却水泄漏凝结水水质不良对凝结水水质进行监视将泄漏水管堵塞凝结水过冷度•定义:凝结水的温度低于凝汽器压力下的饱和温度时,即为凝结水过冷,所低的度数称为过冷度•产生原因:1.冷却水管管子外表面蒸汽分压力低于管束之间的蒸汽平均分压力;2.凝结器内存在汽阻;3.凝结器构造上存在缺陷;4.……

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

火电厂凝汽器工作原理
