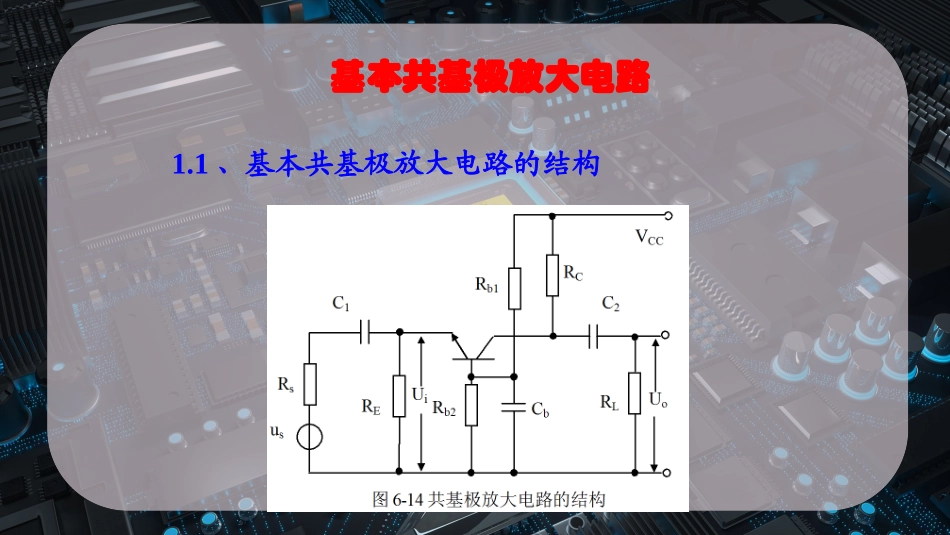

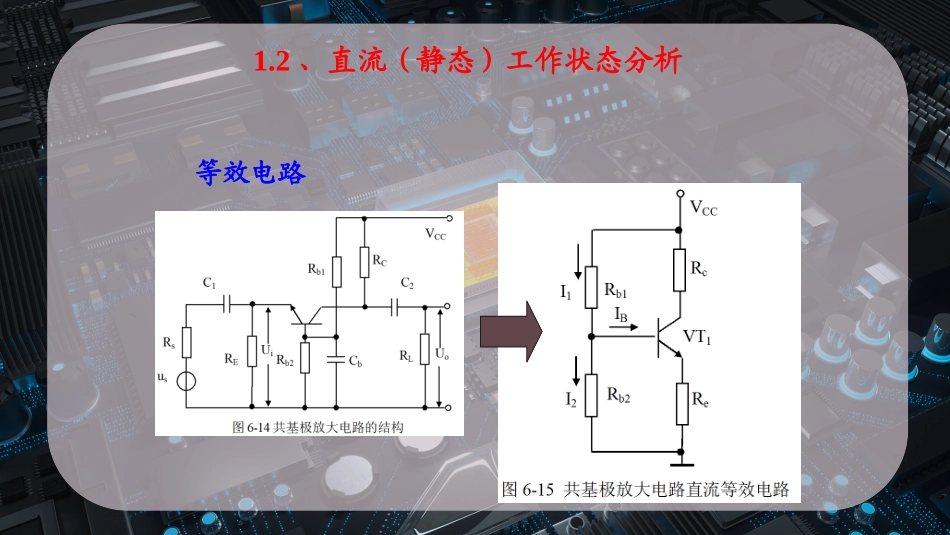

基本共基极放大电路模拟电子技术基本共基极放大电路1.1、基本共基极放大电路的结构1.2、直流（静态）工作状态分析等效电路211bbbCBQRRREUeBQCQRUI7.01eEQcCQCCEQRIRIEU)RR(IEUecCQCCEQ11.3、交流（动态）工作状态分析等效电路1、电压放大倍数)//(0LccRRIUbebirIUbeLcbebLccirRRrIRRIUU)//()//(0输出、输入电压相位相同beLciurRRUUA)//(02、输入电阻Ri)1()1(1bebbebeiirIrIIUReiiRRR//1ebeebeeiiRrRrRRR)1(//1从b-e极看进去的等效电阻Ri13、输出电阻R0cRR04、共基极放大电路的应用•与共射极放大器相比，共基极放大器的输出电压和输入电压同相位，电压放大倍数与共射极电路相同，输入电阻比共射极电路低，输出电阻相同。•主要优点：频率特性较好。用同一只三极管组成放大电路，共基极放大电路的通频带将比共射极高得多；•共基极放大电路适用于高频或宽频带放大电路。1.4三种晶体管放大电路比较电路类型特性共射极放大电路共集电极放大电路共基极放大电路电压放大倍数高小于等于1高输入电阻中高低输出电阻高低高频率特性一般好好表6-1三种基本放大电路比较谢谢观看！模拟电子技术
