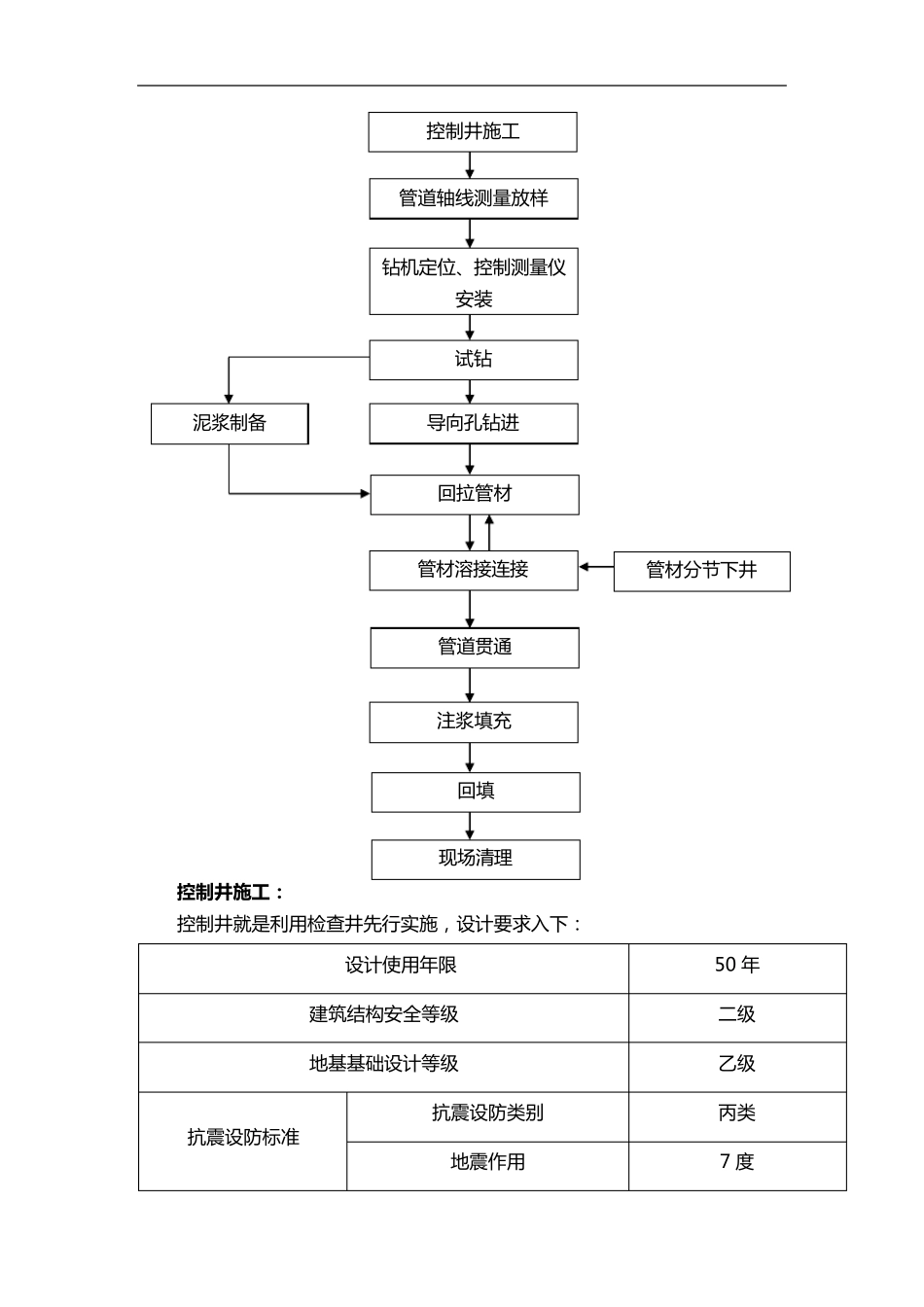

3.2 二程式拖拉法顶管专项方案 本 工 程 由 于 管 道 经 过 建 成 区 ， 房 屋 密 集 ， 地 质 状 况 复 杂 ， 为 控 制 管 道 高 程 精度 ， 采 用 定 向 钻 拖 拉 法 。 定 向 钻 拖 拉 法 包 括 水 平 定 向 钻 拖 拉 法 与 二 程 式 拖 拉 法 ,其 各 自 的 特 点 如 下 : (1)水 平 定 向 钻 拖 拉 法 适 用 于 被 拖 拉 管 道 两 端 有 足 够 的 造 斜 段 距 离 ,该 方 法 不需 要 挖 掘 工 作 井 ,拖 拉 距 离 可 达 600～ 1000m,拖 拉 管 的 最 大 管 径 可 达 DN1200; (2)二 程 式 拖 拉 法 管 道 两 端 无 造 斜 段 ,需 要 挖 掘 工 作 井 ,长 度 通 常 小 于 80m ,拖拉 的 最 大 管 径 达 到 DN1000, 更 适 用 于 对 沉 降 、标高 要 求高 的 场所。 二 程 式 拖 拉 法 与 水 平 定 向 钻 拖 拉 法 相比施工 难度 大 ,对 施工 设备要 求高 ,造 价较高 ,且拖 拉 距 离 较短。 因此,中小 口径 管 道 的 非开挖 技术以水 平 定 向 钻 拖 拉 法 应用 为 主。 本 工 程 管 道 经 过 建 成 区 ， 房 屋 密 集 ， 对 沉 降 、标高 要 求很高 ， 且铺设管 道 管径 为 DN300~600 之间， 所以采 用 二 程 式 拖 拉 法 。 3.2.1 二程式拖拉法相关技术要求： 二 程 式 拖 拉 法 相 关 技 术 要 求 （1）两 个监测控 制 点 之间的 管 内底标高 程 应控 制 在+30mm~-50mm； （2）管 材选用 HDPE 平 壁管 PE100， 08MPa； （3）管 段 高 程 监测控 制 点 布置不 大 于3m； （4）扩孔孔径 不 大 于 设计管 径 的 1.1~1.3 倍。 3.2.2 二程式拖拉法施工 二 程 式 拖 拉 法 施 工 顺 序 ： 控 制 井 施 工 →管道轴线测量放样→钻机定位、控 制 测量仪安装→试钻（泥浆制 备）→导向孔钻进→回拉 管材↔管材溶接连接（管材分节下井 ）→管道贯通→注浆填充→现场清理→撤场 二 程 式 拖 拉 法 施 工 工 艺流程 图： 控 制 井施工： 控 制 井 就 是 利 用 检 查 井 先 行 实 施 ， 设 计 要 求 入 下 ： 设 计 使 用 年 限 50 年 建 筑 结 构 ...
