五金手册查询表

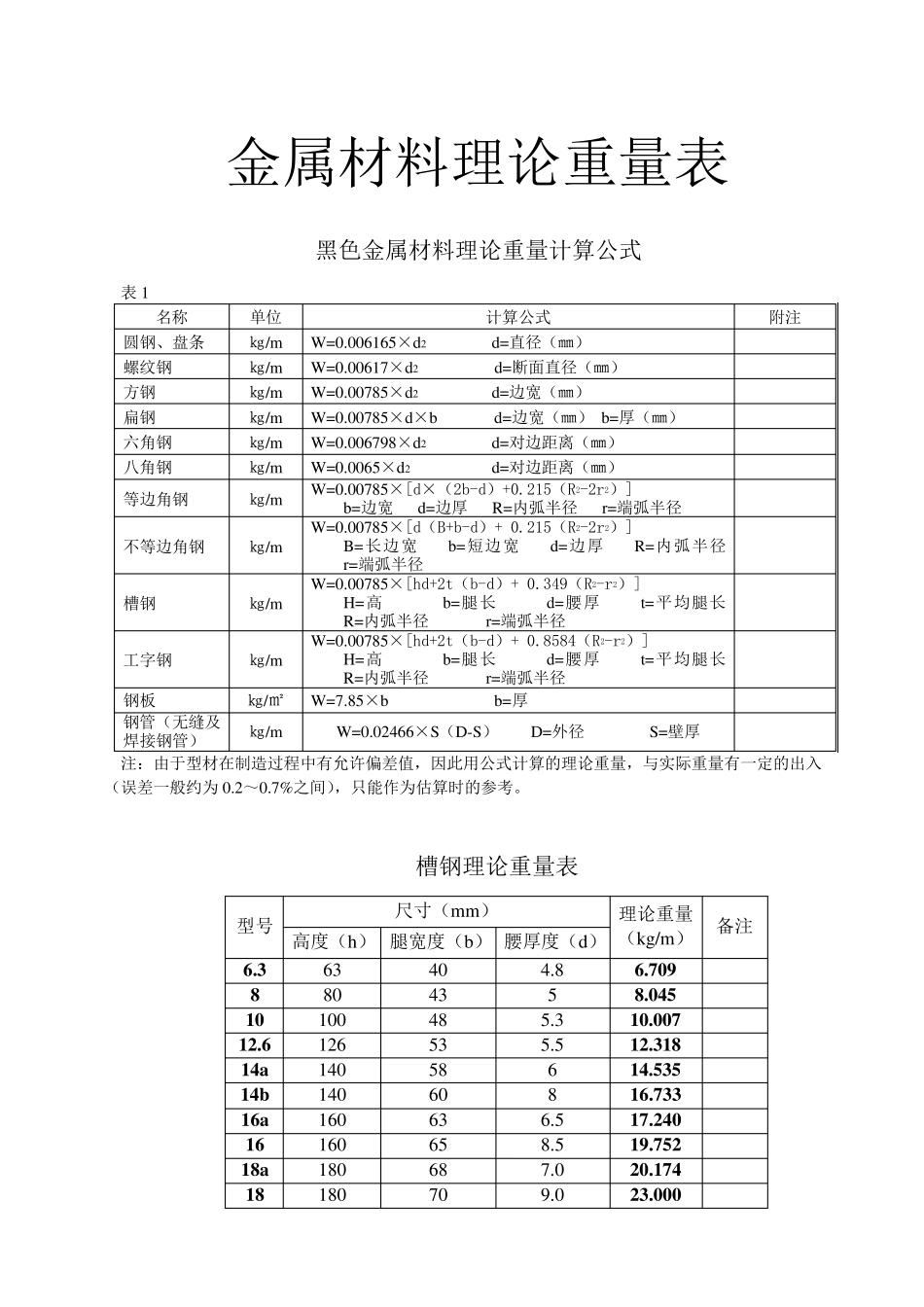

五金手册查询表_第1页
1/8

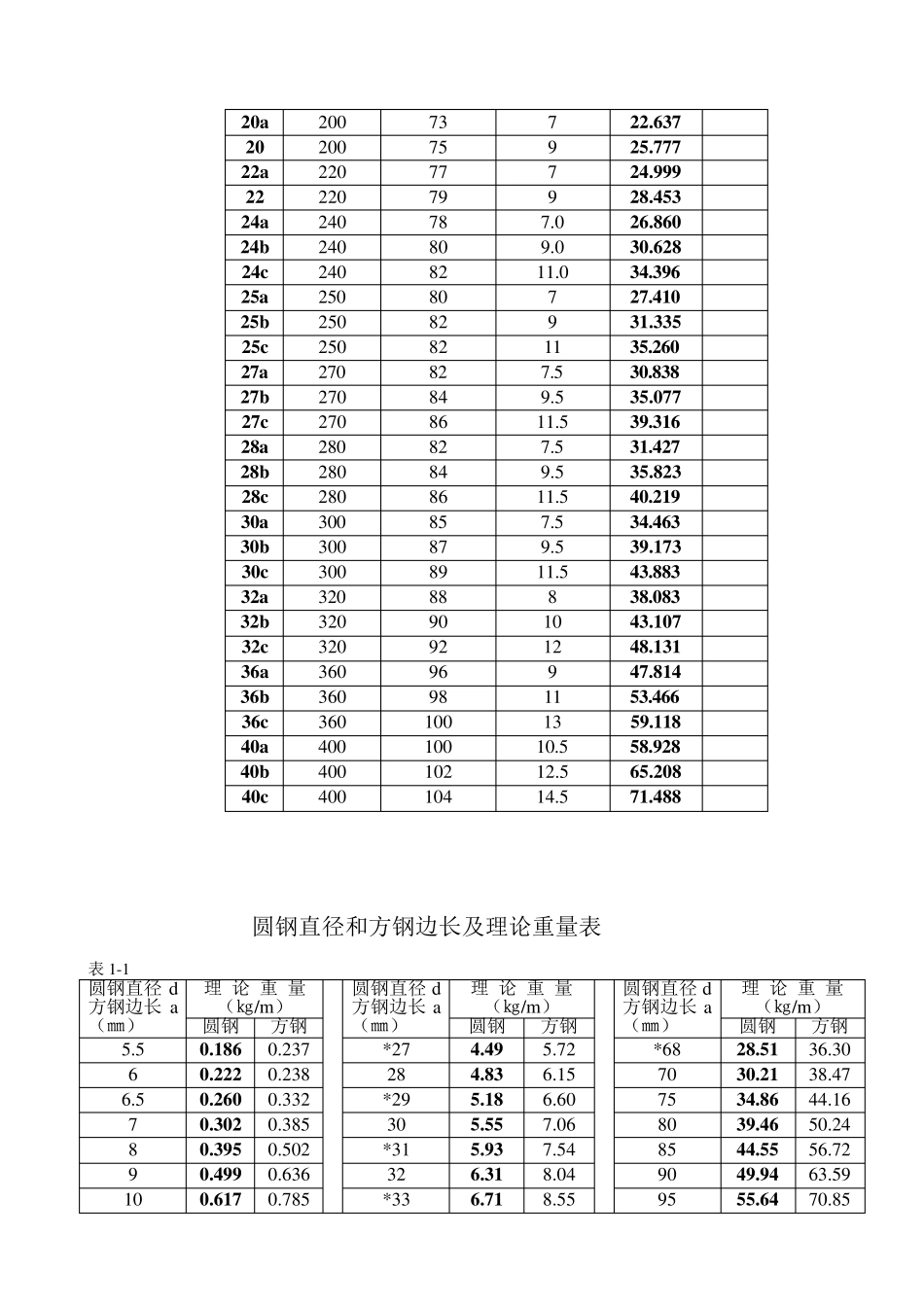

五金手册查询表_第2页
2/8

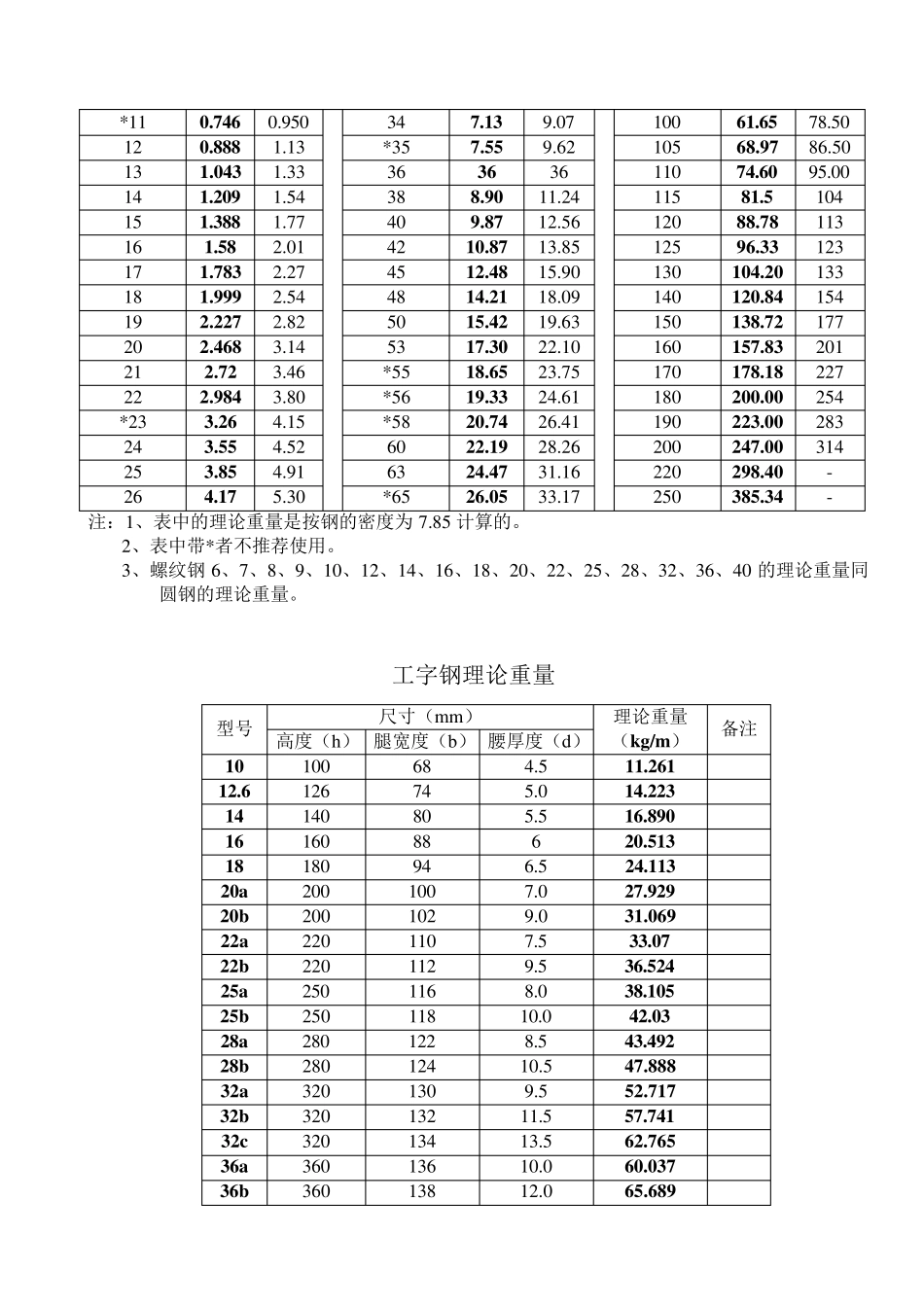

五金手册查询表_第3页
3/8
金属材料理论重量表 黑色金属材料理论重量计算公式 表1 名称 单位 计算公式 附注 圆钢、盘条 ㎏/m W=0.006165×d2 d=直径(㎜) 螺纹钢 ㎏/m W=0.00617×d2 d=断面直径(㎜) 方钢 ㎏/m W=0.00785×d2 d=边宽(㎜) 扁钢 ㎏/m W=0.00785×d×b d=边宽(㎜) b=厚(㎜) 六角钢 ㎏/m W=0.006798×d2 d=对边距离(㎜) 八角钢 ㎏/m W=0.0065×d2 d=对边距离(㎜) 等边角钢 ㎏/m W=0.00785×[d×(2b-d)+0.215(R2-2r2)] b=边宽 d=边厚 R=内弧半径 r=端弧半径 不等边角钢 ㎏/m W=0.00785×[d(B+b-d)+ 0.215(R2-2r2)] B=长边宽 b=短边宽 d=边厚 R=内弧半径 r=端弧半径 槽钢 ㎏/m W=0.00785×[hd+2t(b-d)+ 0.349(R2-r2)] H=高 b=腿长 d=腰厚 t=平均腿长 R=内弧半径 r=端弧半径 工字钢 ㎏/m W=0.00785×[hd+2t(b-d)+ 0.8584(R2-r2)] H=高 b=腿长 d=腰厚 t=平均腿长 R=内弧半径 r=端弧半径 钢板 ㎏/㎡ W=7.85×b b=厚 钢管(无缝及焊接钢管) ㎏/m W=0.02466×S(D-S) D=外径 S=壁厚 注:由于型材在制造过程中有允许偏差值,因此用公式计算的理论重量,与实际重量有一定的出入 (误差一般约为 0.2~0.7%之间),只能作为估算时的参考。 槽钢理论重量表 型号 尺寸(mm) 理论重量(kg/m) 备注 高度(h) 腿宽度(b) 腰厚度(d) 6.3 63 40 4.8 6.709 8 80 43 5 8.045 10 100 48 5.3 10.007 12.6 126 53 5.5 12.318 14a 140 58 6 14.535 14b 140 60 8 16.733 16a 160 63 6.5 17.240 16 160 65 8.5 19.752 18a 180 68 7.0 20.174 18 180 70 9.0 23.000 20a 200 73 7 22.637 20 200 75 9 25.777 22a 220 77 7 24.999 22 220 79 9 28.453 24a 240 78 7.0 26.860 24b 240 80 9.0 30.628 24c 240 82 11.0 34.396 25a 250 80 7 27.410 25b 250 82 9 31.335 25c 250 82 11 35.260 27a 270 82 7.5 30.838 27b 270 84 9.5 35.077 27c 270 86 11.5 39.316 28a 280 82 7.5 31.427 28b 280 84 9.5 35.823 28c 280 86 11.5 40.219 30a 300 85 7.5 34.463 30b 300 87 9.5 39.173 30c 300 89 11.5 43.883 32a 320 88 8 38.083 32b 320 90 10 43.107 32c 320 92 12 48.131 36a 360 96 9...
