井下供电整定计算书

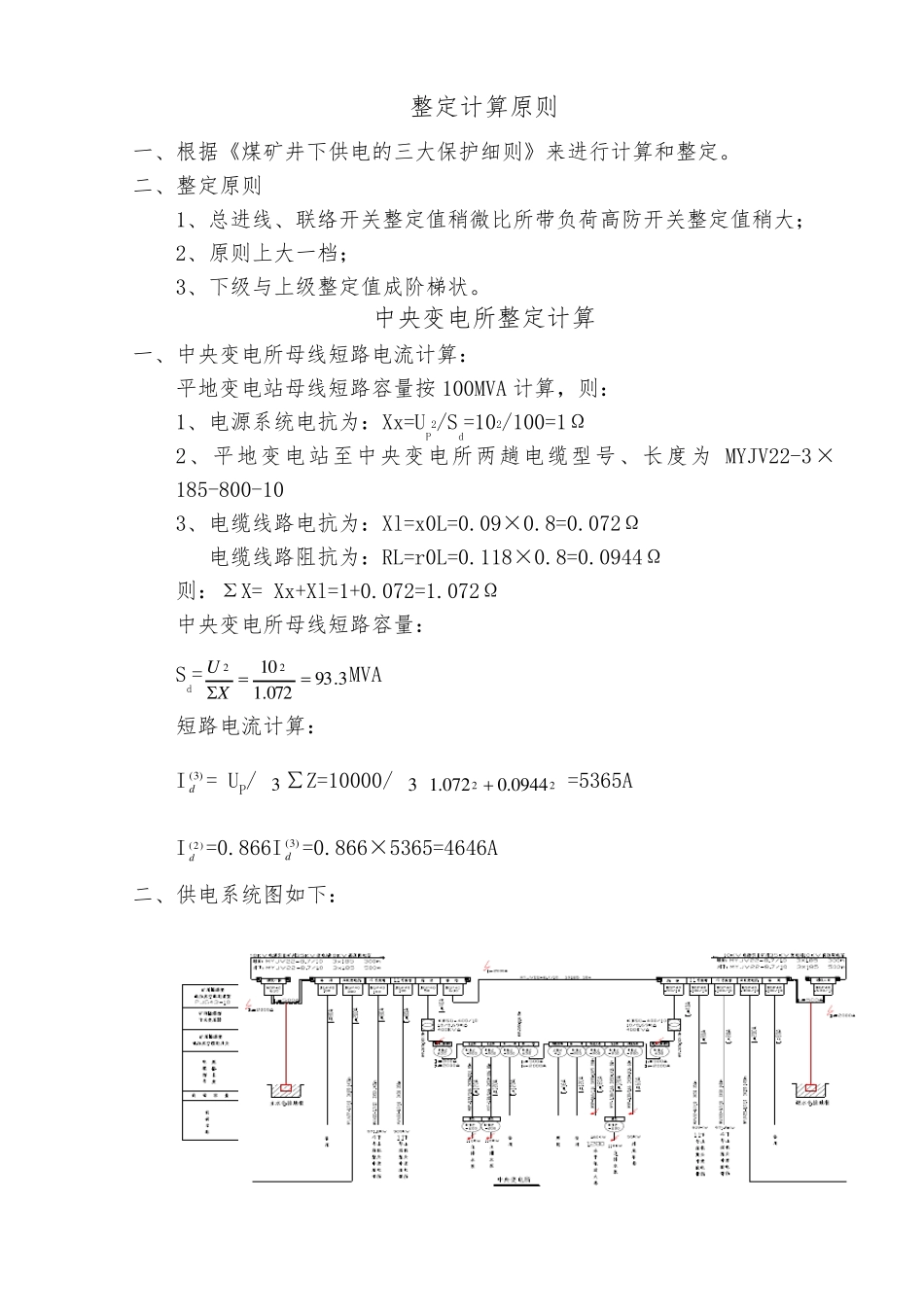

整定计算原则 一、根据《煤矿井下供电的三大保护细则》来进行计算和整定。 二、整定原则 1、总进线、联络开关整定值稍微比所带负荷高防开关整定值稍大； 2、原则上大一档； 3、下级与上级整定值成阶梯状。 中央变电所整定计算 一、中央变电所母线短路电流计算： 平地变电站母线短路容量按100MVA 计算，则： 1、电源系统电抗为：Xx=UP2/Sd=102/100=1Ω 2、平地变电站至中央变电所两趟电缆型号、长度为MYJV22-3×185-800-10 3、电缆线路电抗为：Xl=x0L=0.09×0.8=0.072Ω 电缆线路阻抗为：RL=r0L=0.118×0.8=0.0944Ω 则：ΣX= Xx+Xl=1+0.072=1.072Ω 中央变电所母线短路容量： Sd=3.9 30 7 2.11 0 22XUMVA 短路电流计算： I)3(d = UP/ 3 ∑Z=10000/220 9 4 4.00 7 2.13=5365A I)2(d =0.866I)3(d =0.866×5365=4646A 二、供电系统图如下： 2 三、短路电流计算： (一)井下中央变电所 1、变压器D1—D2的短路电流计算： 计算公式：222 02)()(2XREId (1) 系统电抗计算： deSSUX22=0.0051Ω (2) 高压电缆的阻抗计算： 20KLRR  1 0 0 000AR=0.526Ω/㎞ 20KLXX  X0=0.08Ω/㎞ 两台干式变压器均采用MYJV22-10 3×35 高压电缆24 米，所以可求得： R=0.526×0.024/15.22=0.000055Ω X=0.08×0.024/15.22=0.000008Ω (3) 400KVA 变压器阻抗计算： 222BeedbSUPR  BeXebSUUX221 0 Rb1=0.00893Ω Xb1=0.0468Ω(630KVA) 低压电缆阻抗计算： RD=0.315×0.02=0.0063Ω XD=0.078×0.02=0.00156Ω 将以上计算结果代入计算公式可得： 222 02)()(2XREId I2d1= I2d2=6200A 2、各回路最远端采用查表法计算短路电流，详细见下表所示： 3 名称 电缆换算长度/米 短路电流/A 计算出的短路电流/A 名称 电缆换算长度/米 短路电流/A 计算出的短路电流/A D3 96.06 4717 D6 97.52 4646 D4 97.52 4646 D7 76.06 5260 D5 156.78 3537 四、中央变电所高防开关的整定： 1、6#高防开关控制1#干式变压器 (1) eegUSI3…………高压配电箱的过载整定值 gI …… 高压配电箱的过载整定值，A； eS ………高压配电箱所带变压器的额定功率容量,为400KVA; eU …… 高压配电箱额定电压，kV; 1 034 0 0gI＝23A 过载保护整定电流倍数（23/100=0.23），取0.2 倍。 (2)短路电流整定： ①对于电子式高压综合保护器,按电流...
