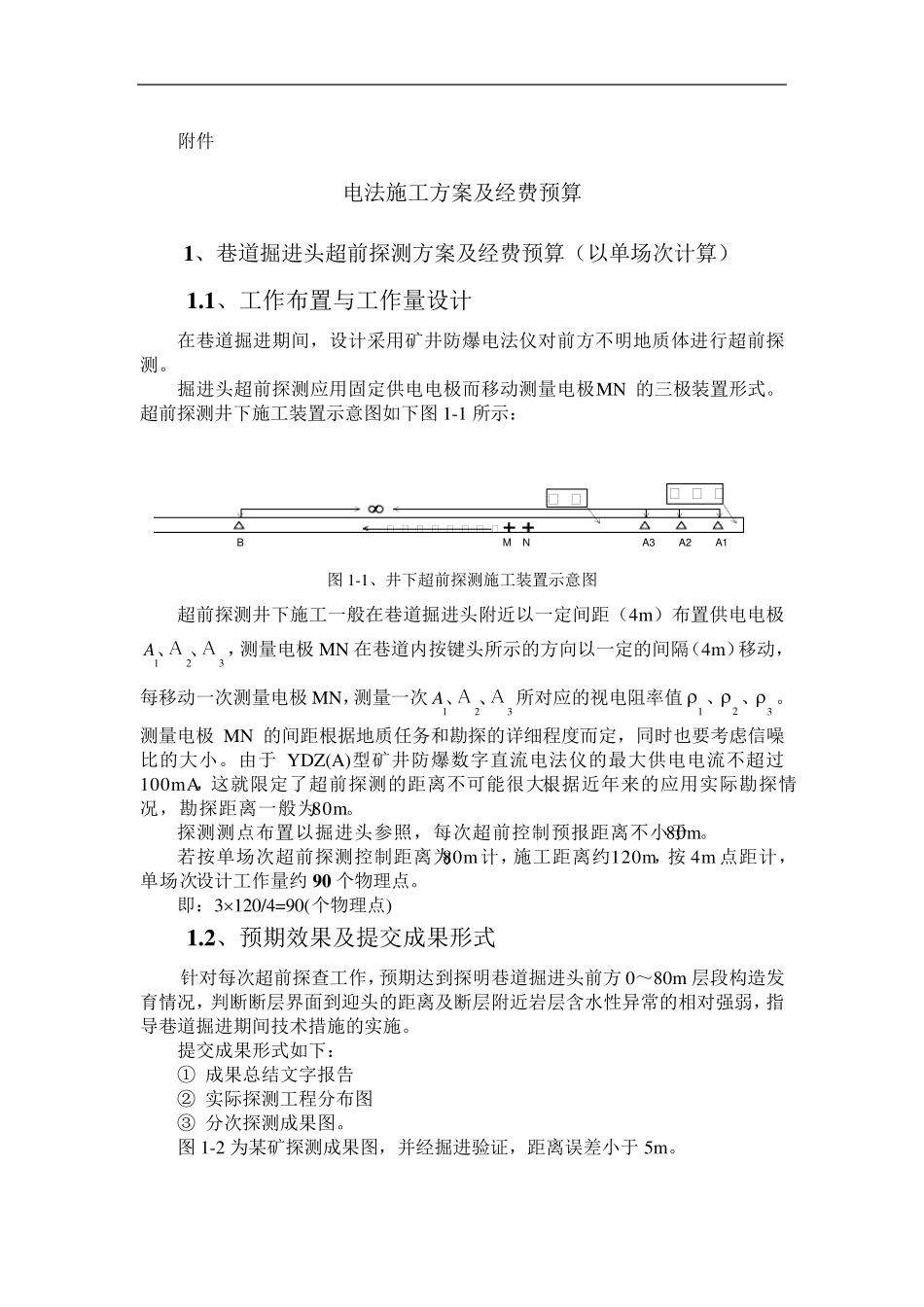

附件 电法施工方案及经费预算 1 、巷道掘进头超前探测方案及经费预算（以单场次计算） 1 .1 、工作布置与工作量设计 在巷道掘进期间，设计采用矿井防爆电法仪对前方不明地质体进行超前探测。 掘进头超前探测应用固定供电电极而移动测量电极MN 的三极装置形式。超前探测井下施工装置示意图如下图 1-1 所示： 图 1-1、井下超前探测施工装置示意图 超前探测井下施工一般在巷道掘进头附近以一定间距（4m ）布置供电电极321、A、AA，测量电极 MN 在巷道内按键头所示的方向以一定的间隔（4m ）移动，每移动一次测量电极 MN，测量一次321、A、AA所对应的视电阻率值1 、2 、3 。测量电极 MN 的间距根据地质任务和勘探的详细程度而定，同时也要考虑信噪比的大小。由于 YDZ(A)型矿井防爆数字直流电法仪的最大供电电流不超过100m A，这就限定了超前探测的距离不可能很大。根据近年来的应用实际勘探情况，勘探距离一般为80m。 探测测点布置以掘进头参照，每次超前控制预报距离不小于80m。 若按单场次超前探测控制距离为80m 计，施工距离约120m，按 4m 点距计，单场次设计工作量约9 0 个物理点。 即：3120/4=90(个物理点) 1 .2 、预期效果及提交成果形式 针对每次超前探查工作，预期达到探明巷道掘进头前方 0～80m 层段构造发育情况，判断断层界面到迎头的距离及断层附近岩层含水性异常的相对强弱，指导巷道掘进期间技术措施的实施。 提交成果形式如下： ① 成果总结文字报告 ② 实际探测工程分布图 ③ 分次探测成果图。 图 1-2 为某矿探测成果图，并经掘进验证，距离误差小于 5m 。 A3A2A1BMN 巷 巷 巷 巷 巷 巷 巷 巷 巷 巷 巷 巷 巷 示例2 图1-2 应用实例与成果形式示意图 1.3、工期安排 探测进度安排如下： ①每场次掘进头具备施工条件后，矿方提前3 天通知乙方进场施工。一个台班完成矿井超前探数据采集工作，第二天提交单次成果资料，供掘进参考使用。 所有井下探测任务完成后10 天内完成成果总结，并提交最终成果报告供甲方验收、使用。 1.4、经费预算 单次设计工作量：90 个物理点。 依据《工程勘察设计收费标准》(2002 年颁发)： 电法探测超前探测（距离<100m ）单价为 260 元/物理点。 另外，技术工作费收费比例为 22%；特定条件（环境）调整系数为 1.2～3.0（本工程取 1.5） 经费计算为：1.5×[260（元/点）×90（点）] ×(1+22%)=42822 元； ...
