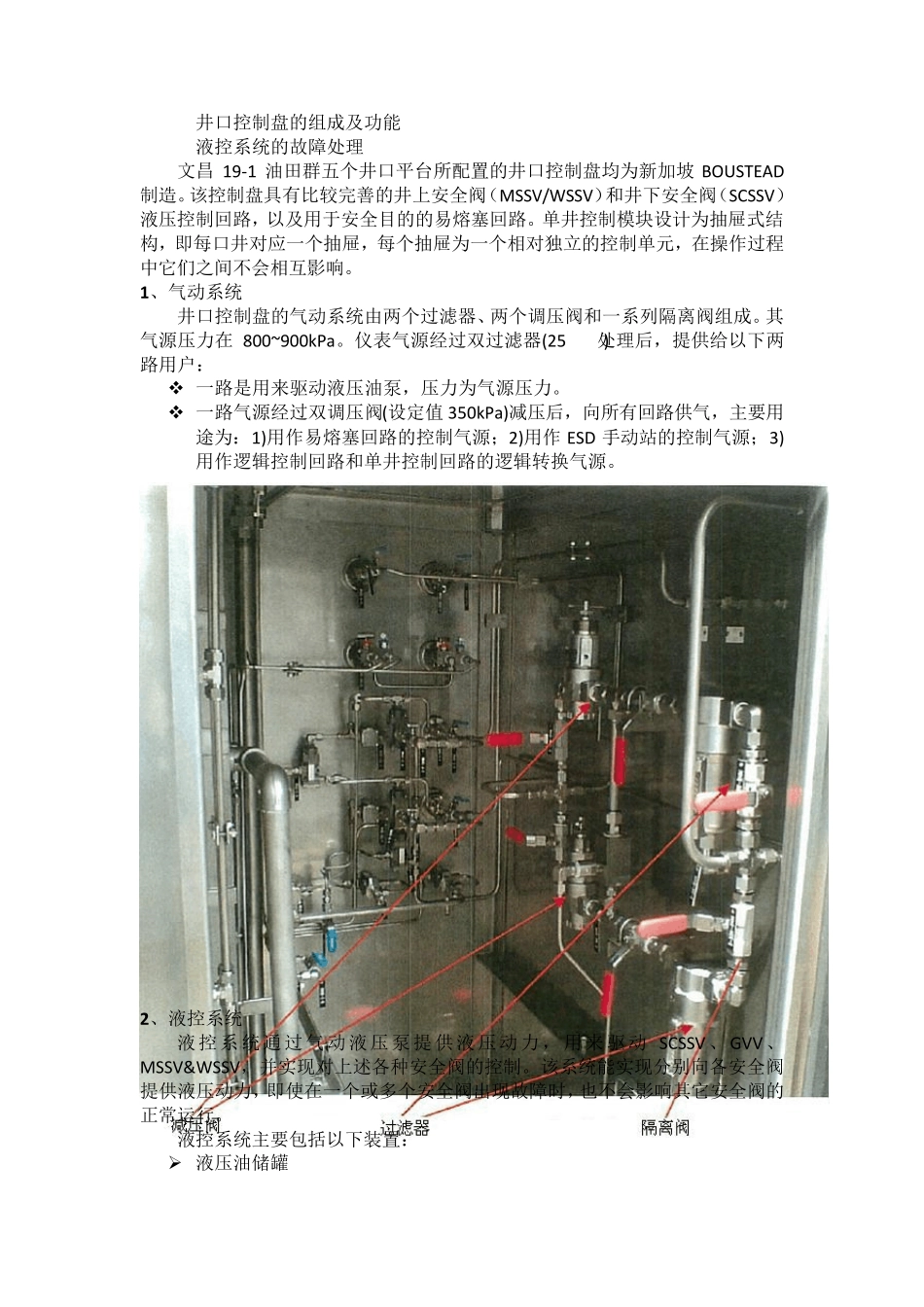

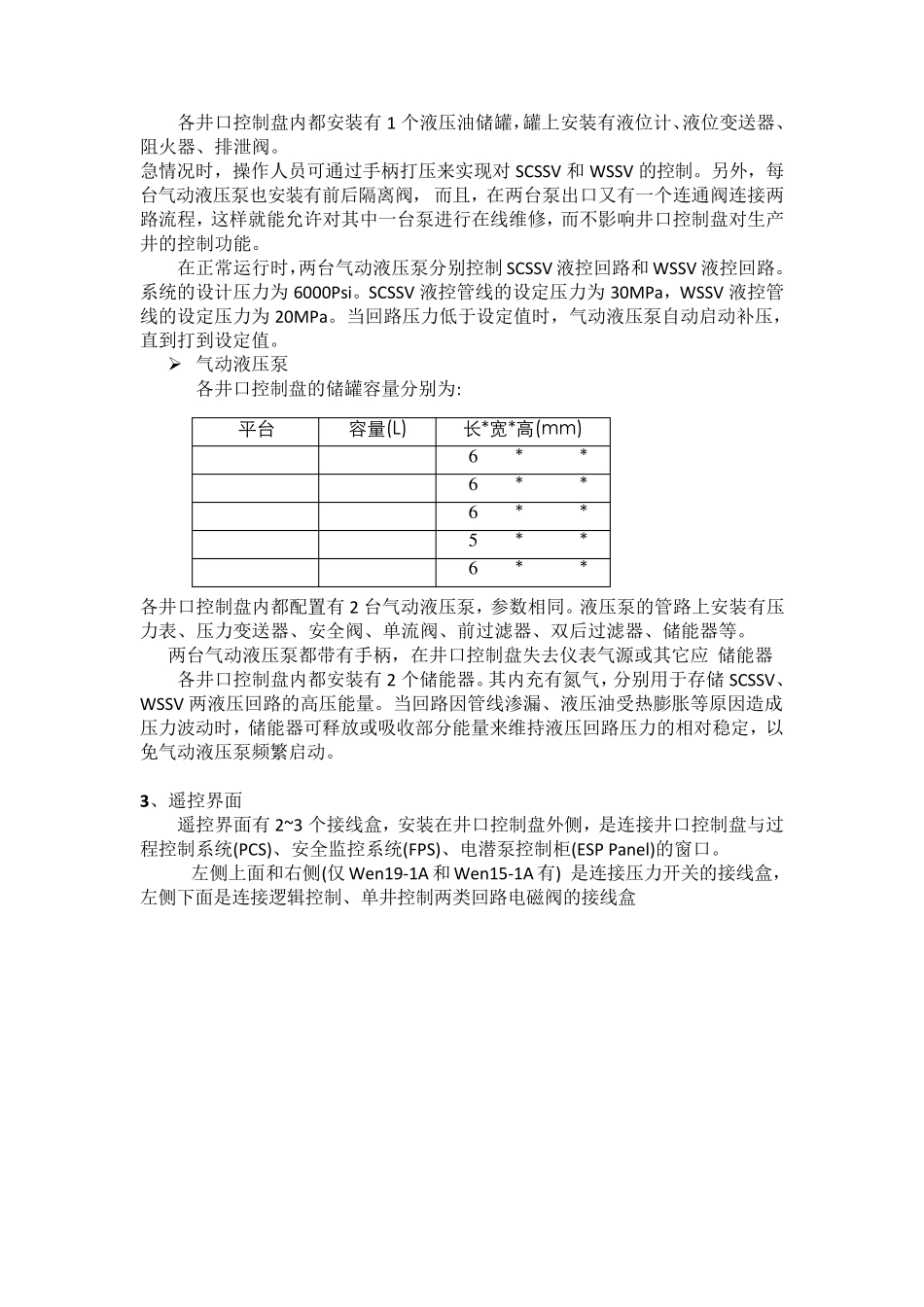

井口控制盘的组成及功能 液控系统的故障处理 文昌19-1 油田群五个井口平台所配置的井口控制盘均为新加坡BOUSTEAD 制造。该控制盘具有比较完善的井上安全阀(MSSV/WSSV)和井下安全阀(SCSSV)液压控制回路,以及用于安全目的的易熔塞回路。单井控制模块设计为抽屉式结构,即每口井对应一个抽屉,每个抽屉为一个相对独立的控制单元,在操作过程中它们之间不会相互影响。 1、气动系统 井口控制盘的气动系统由两个过滤器、两个调压阀和一系列隔离阀组成。其气源压力在800~900kPa。仪表气源经过双过滤器(25μm)处理后,提供给以下两路用户: 一路是用来驱动液压油泵,压力为气源压力。 一路气源经过双调压阀(设定值 350kPa)减压后,向所有回路供气,主要用途为:1)用作易熔塞回路的控制气源;2)用作ESD 手动站的控制气源;3)用作逻辑控制回路和单井控制回路的逻辑转换气源。 2、液控系统 液控系统通 过气 动液压泵提 供液压动力,用来 驱动 SCSSV 、 GVV 、MSSV&WSSV,并实现对上述各种安全阀的控制。该系统能实现分别向各安全阀提供液压动力,即使在一个或多个安全阀出现故障时,也不会影响其它安全阀的正常运行。 液控系统主要包括以下装置: 液压油储罐 各井口控制盘内都安装有1 个液压油储罐,罐上安装有液位计、液位变送器、阻火器、排泄阀。 急情况时,操作人员可通过手柄打压来实现对 SCSSV 和 WSSV 的控制。另外,每台气动液压泵也安装有前后隔离阀,而且,在两台泵出口又有一个连通阀连接两路流程,这样就能允许对其中一台泵进行在线维修,而不影响井口控制盘对生产井的控制功能。 在正常运行时,两台气动液压泵分别控制SCSSV 液控回路和 WSSV 液控回路。系统的设计压力为 6000Psi。SCSSV 液控管线的设定压力为 30MPa,WSSV 液控管线的设定压力为 20MPa。当回路压力低于设定值时,气动液压泵自动启动补压,直到打到设定值。 气动液压泵 各井口控制盘的储罐容量分别为: 各井口控制盘内都配置有2 台气动液压泵,参数相同。液压泵的管路上安装有压力表、压力变送器、安全阀、单流阀、前过滤器、双后过滤器、储能器等。 两台气动液压泵都带有手柄,在井口控制盘失去仪表气源或其它应 储能器 各井口控制盘内都安装有2 个储能器。其内充有氮气,分别用于存储SCSSV、WSSV 两液压回路的高压能量。当回路因管线渗漏、液压油受热膨胀等原因造成压力波动时,储能器可释放或吸收部分能量...
