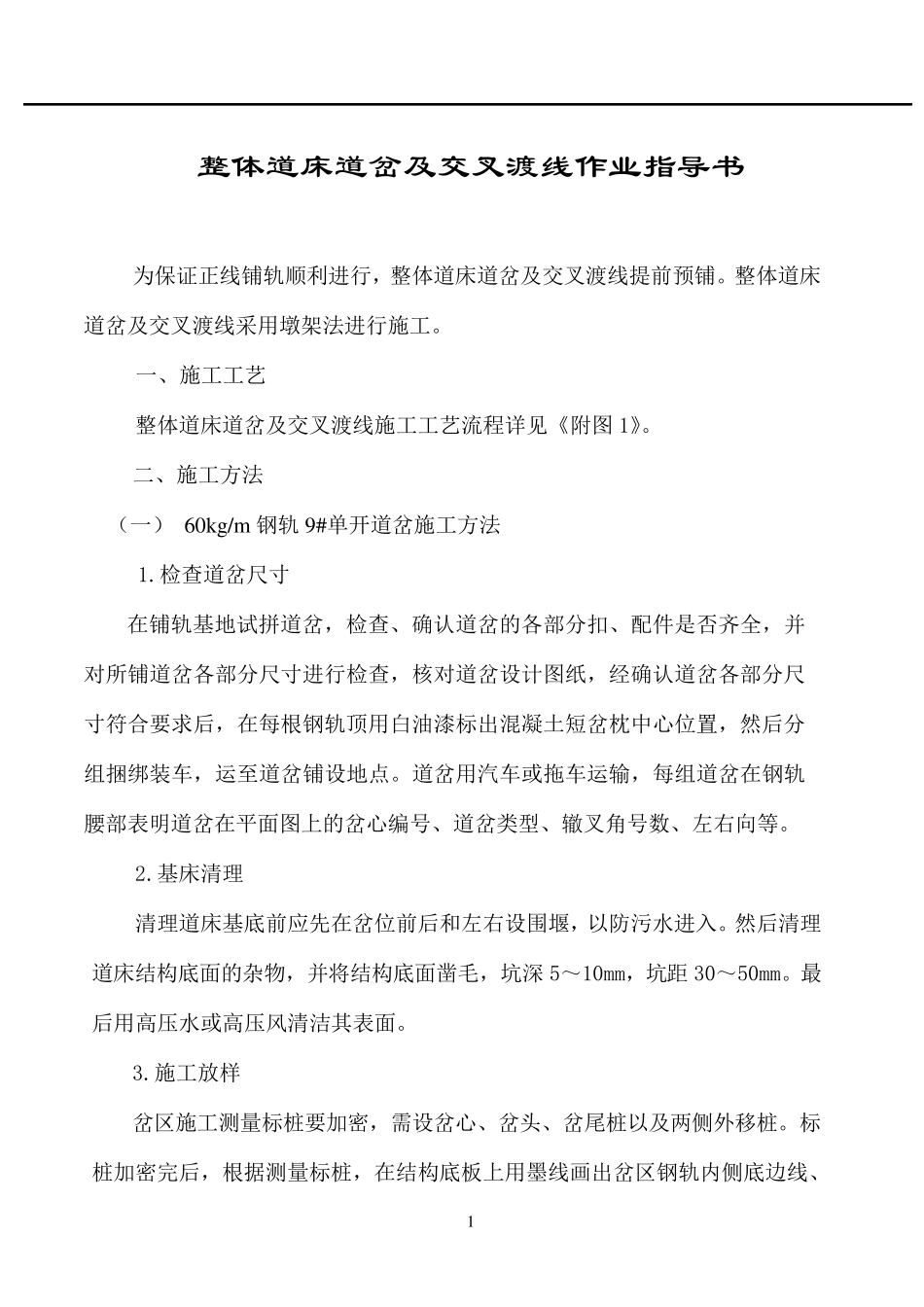

1 整体道床道岔及交叉渡线作业指导书 为保证正线铺轨顺利进行,整体道床道岔及交叉渡线提前预铺。整体道床道岔及交叉渡线采用墩架法进行施工。 一、施工工艺 整体道床道岔及交叉渡线施工工艺流程详见《附图 1》。 二、施工方法 (一) 60kg/m 钢轨9#单开道岔施工方法 1.检查道岔尺寸 在铺轨基地试拼道岔,检查、确认道岔的各部分扣、配件是否齐全,并对所铺道岔各部分尺寸进行检查,核对道岔设计图纸,经确认道岔各部分尺寸符合要求后,在每根钢轨顶用白油漆标出混凝土短岔枕中心位置,然后分组捆绑装车,运至道岔铺设地点。道岔用汽车或拖车运输,每组道岔在钢轨腰部表明道岔在平面图上的岔心编号、道岔类型、辙叉角号数、左右向等。 2.基床清理 清理道床基底前应先在岔位前后和左右设围堰,以防污水进入。然后清理道床结构底面的杂物,并将结构底面凿毛,坑深5~10mm,坑距30~50mm。最后用高压水或高压风清洁 其 表面。 3.施工放 样 岔区 施工测 量 标桩 要加 密 ,需 设岔心、岔头 、岔尾 桩 以及两 侧 外 移 桩 。标桩 加 密 完 后,根据 测 量 标桩 ,在结构底板 上用墨 线画 出岔区 钢轨内 侧 底边 线、 2 短岔枕中心线、钢筋网纵、横向控制线及钢轨支撑墩位置线。 4.绑扎钢筋 道岔道床设上下两层钢筋,纵向采用φ14 螺纹钢筋,兼做杂散电流的排流筋,高架桥上道岔施工应保证梁面预埋钢筋、短岔枕钢筋钩与道床结构钢筋相互间无电气连接且间距大于 50mm。若有间距小于 50mm 的地方,应采用沙浆块或绝缘材料隔开,并经杂散电流专业认可后,再进行混凝土灌注。各道床块间纵向筋的电气连接、迷流筋导线及镀锌扁钢钢板实际下料长度详见技术交底。横向采用φ10 光圆钢筋作为箍筋。钢筋绑扎时,相同长度的纵向、横向钢筋以等间距布置。同时供电、通信信号、给排水等专业在道床内有管沟预留,施工前应让相关专业确认,防止遗漏预埋管件。 5.联轨、架轨 整体道床道岔用专用钢轨支撑架架设,钢轨支撑架为上承拼装式,使用前进行拼装,架设时按施工要求 布置在指 定 位置,并用斜 撑固 定 于结构底板或边墙 上。道岔钢轨连接好 后,用钢轨支撑架架起 ,即 可将 道岔钢轨位置、标 高、方向大致 定 位。通过 调 节 支撑架立 柱 螺栓 及轨卡 螺栓 ,并配 合 轨距拉 杆 和 专用顶 杆 调 整道岔各部 几 何 状 态 使之 符 合 设计 要求 。具 体施工时...
