交换机三种端口模式Access、Hybrid和Trunk的理解

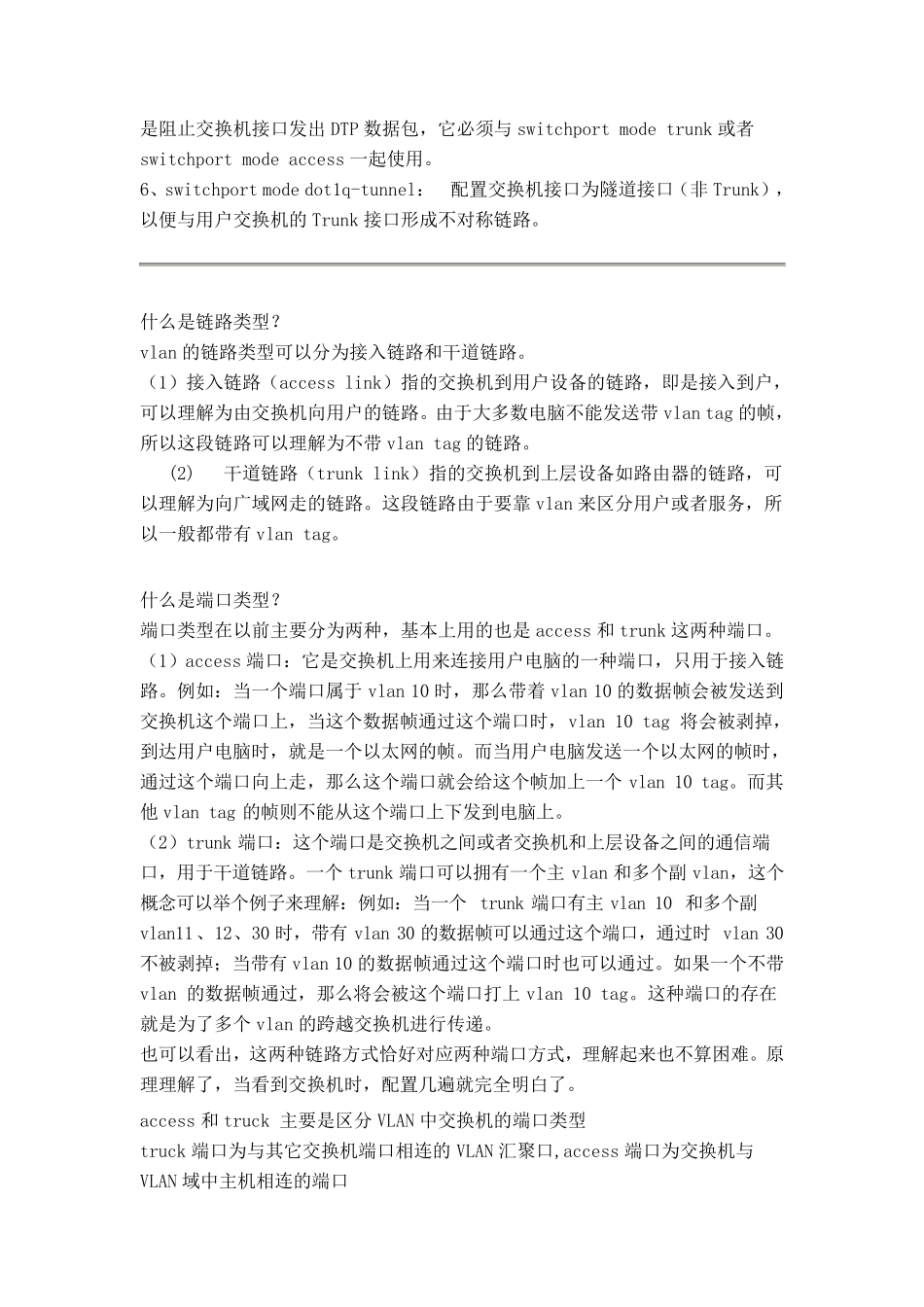

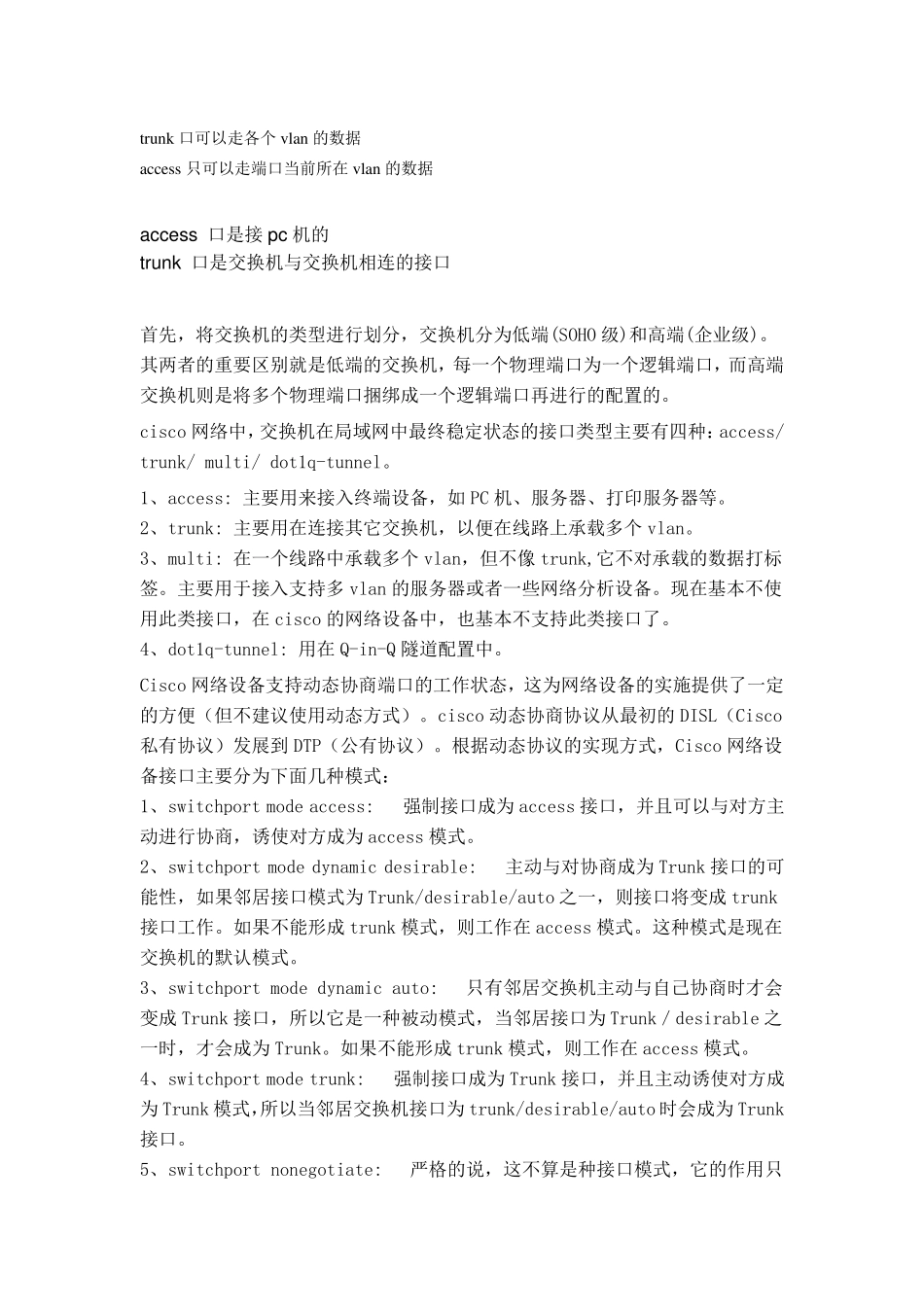

tru nk 口可以走各个v lan 的数据 access 只可以走端口当前所在v lan 的数据 access 口是接pc 机的 tru nk 口是交换机与交换机相连的接口 首先，将交换机的类型进行划分，交换机分为低端(SOHO 级)和高端(企业级)。 其两者的重要区别就是低端的交换机，每一个物理端口为一个逻辑端口，而高端交换机则是将多个物理端口捆绑成一个逻辑端口再进行的配置的。 cisco 网络中，交换机在局域网中最终稳定状态的接口类型主要有四种：access/ trunk/ multi/ dot1q-tunnel。 1、access: 主要用来接入终端设备，如 PC 机、服务器、打印服务器等。 2、trunk: 主要用在连接其它交换机，以便在线路上承载多个vlan。 3、multi: 在一个线路中承载多个vlan，但不像 trunk,它不对承载的数据打标签。主要用于接入支持多vlan 的服务器或者一些网络分析设备。现在基本不使用此类接口，在cisco 的网络设备中，也基本不支持此类接口了。 4、dot1q-tunnel: 用在Q-in-Q 隧道配置中。 Cisco 网络设备支持动态协商端口的工作状态，这为网络设备的实施提供了一定的方便（但不建议使用动态方式）。cisco 动态协商协议从最初的DISL（Cisco私有协议）发展到DTP（公有协议）。根据动态协议的实现方式，Cisco 网络设备接口主要分为下面几种模式： 1、switchport mode access: 强制接口成为access 接口，并且可以与对方主动进行协商，诱使对方成为access 模式。 2、switchport mode dynamic desirable: 主动与对协商成为Trunk 接口的可能性，如果邻居接口模式为Trunk/desirable/auto 之一，则接口将变 成trunk接口工作。如果不能形 成trunk 模式，则工作在access 模式。这种模式是现在交换机的默 认 模式。 3、switchport mode dynamic auto: 只有邻居交换机主动与自 己 协商时 才 会变 成Trunk 接口，所以它是一种被 动模式，当邻居接口为Trunk／ desirable 之一时 ，才 会 成为Trunk。如果不能形 成trunk 模式，则工作在access 模式。 4、switchport mode trunk: 强制接口成为Trunk 接口，并且主动诱使对方成为Trunk 模式，所以当邻居交换机接口为trunk/desirable/auto 时 会 成为Trunk接口。 5、switchport nonegotiate: 严 格 的说 ，这不算 是种接口模式，它的作用只是阻止交换机接口发出DTP 数据包，它必须与switchport mode trunk 或者switchport mode access 一起使用...
