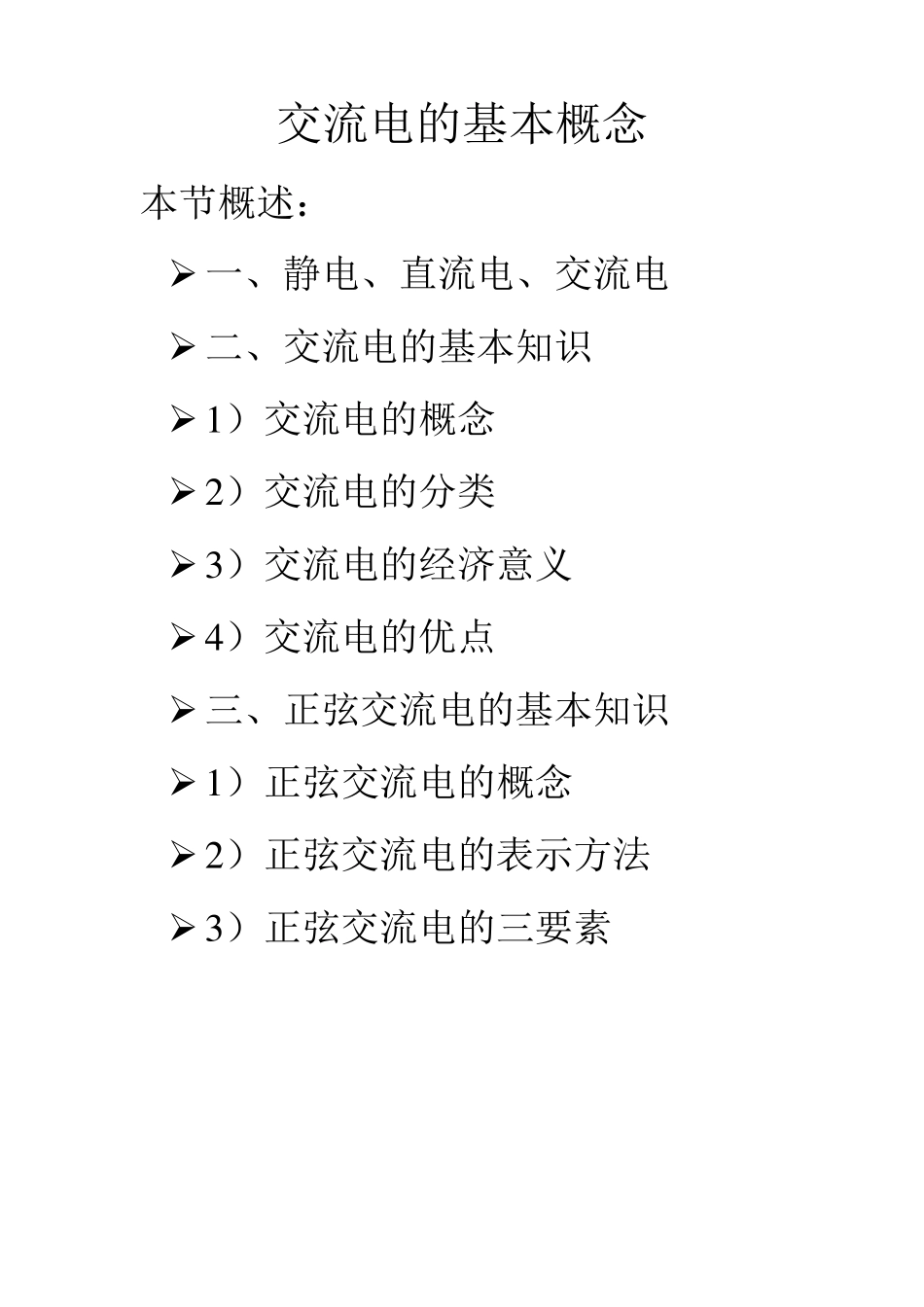

交流电的基本概念 本节概述： ➢ 一、静电、直流电、交流电 ➢ 二、交流电的基本知识 ➢ 1 ）交流电的概念 ➢ 2 ）交流电的分类 ➢ 3 ）交流电的经济意义 ➢ 4 ）交流电的优点 ➢ 三、正弦交流电的基本知识 ➢ 1 ）正弦交流电的概念 ➢ 2 ）正弦交流电的表示方法 ➢ 3 ）正弦交流电的三要素 一、静电、直流电、交流电 ➢ 静电： 是一种静止不动的电，就好像把水放在一根平放的管子里，水在管中静止不动一样，也就是当电荷积聚不动时，这种电荷称为静电。 ➢ 直流电： 是指方向一定而大小不变的电流，我们使用的手电筒和拖拉机、汽车上的电池都是直流电。 ➢ 交流电： 是指方向和大小都在不断改变的电流。我们常见的电灯、电动机等用的电都是交流电。在实用中，直流电用符 号"="表示，交流电用符号"~"表示。 二、交流电的基本知识 • 1、交流电的基本概念 交流电，简称“交流”。一般指大小 和方向随时间作周期性变化的电压或电流。它的最基本的形式是正弦电流。我国交流电供电的标准频率规定为 50 赫兹。交流电随时间变化的形式可以是多种多样的。不同变化形式的交流电其应用范围和产生的效果也不同的。以正弦交流电应用最为广泛，且其他非正弦交流电一般都可以经过数学处理后，化成为正弦交流电的迭加。 • 2、交流电的分类 • 交流电按其性质分分以下三种： １、正弦交流电：电流和电压的大小和方向随时间呈正弦规律变化，是最基本的交流电。 ２、模拟交变信号：用大小和方向都随时间变化的交流表示声音、图像信息内容的交流电称为模拟交变信号。例如模拟声音的交流称为音频信号，模拟图像的交流称为视频信号。 ３、脉冲：顾名思义，脉冲含有脉动和短促的意思。将这一意义推广到电工学上泛指按一定规律（不按正弦规律）出现的电流和电压。 常见的脉冲信号有以下几种：（１）方形波（矩形波）；（２）三角波（斜波、锯齿波）；（３）梯形波（４）阶梯波；（５）钟形波。 若交流电随时间按周期性规律变化， 则称为周期性交流电， 如下图所示： • 3 、交流电的使用意义 在现代共农业生产和日常生活中，广泛地使用着交流电。主要原因是与直流电相比，交流电在产生、输送和使用方面具有明显的优点和重大的经济意义。例如在远距离输电时，采用较高的电压可以减少线路上的损失。对于用户来说，采用较低的电压既安全又可降低电器设备的绝缘要求。这种电压的升高和降低，在交流供电系统中...
