交流电能表错误接线分析及差错电量更正

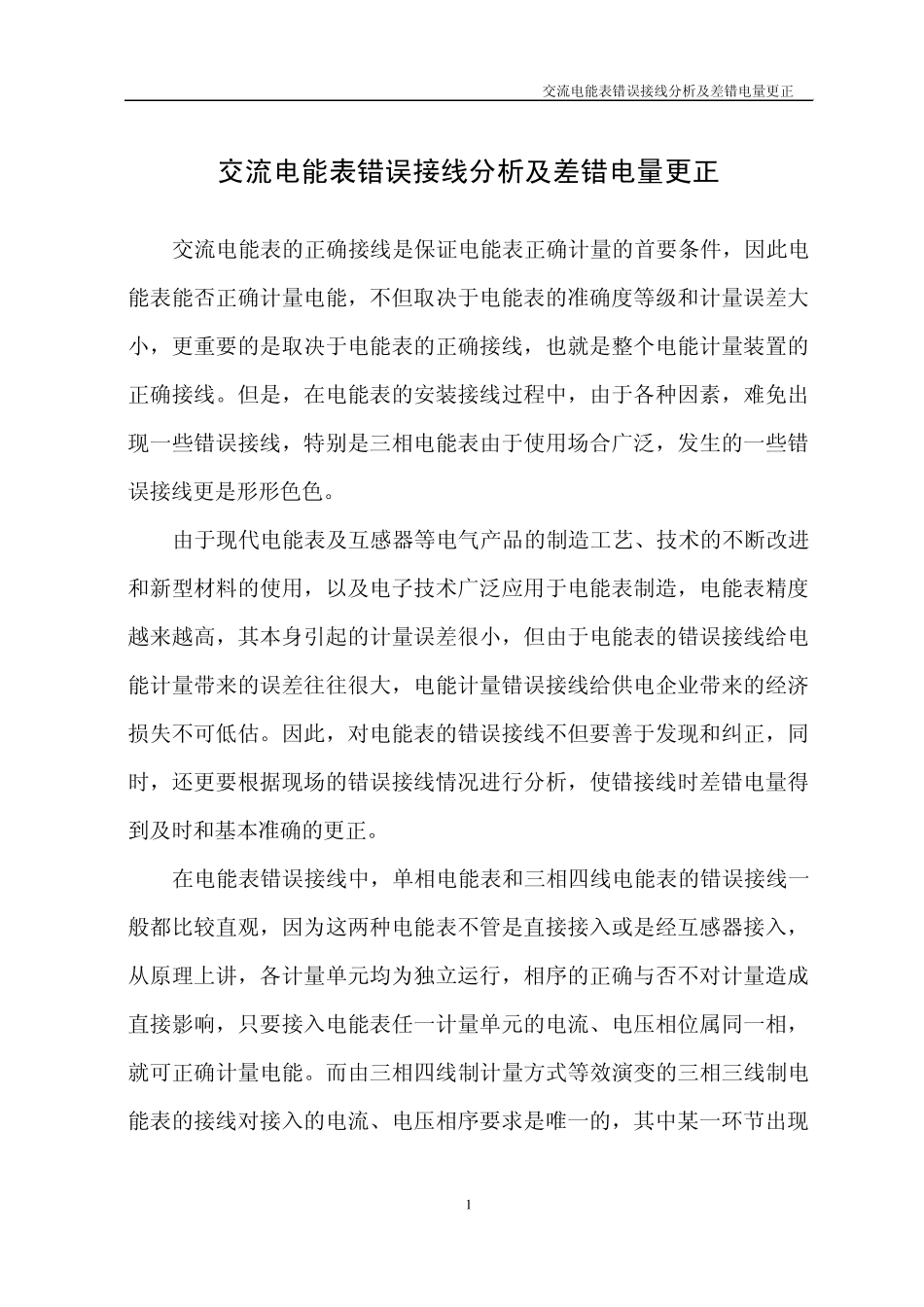

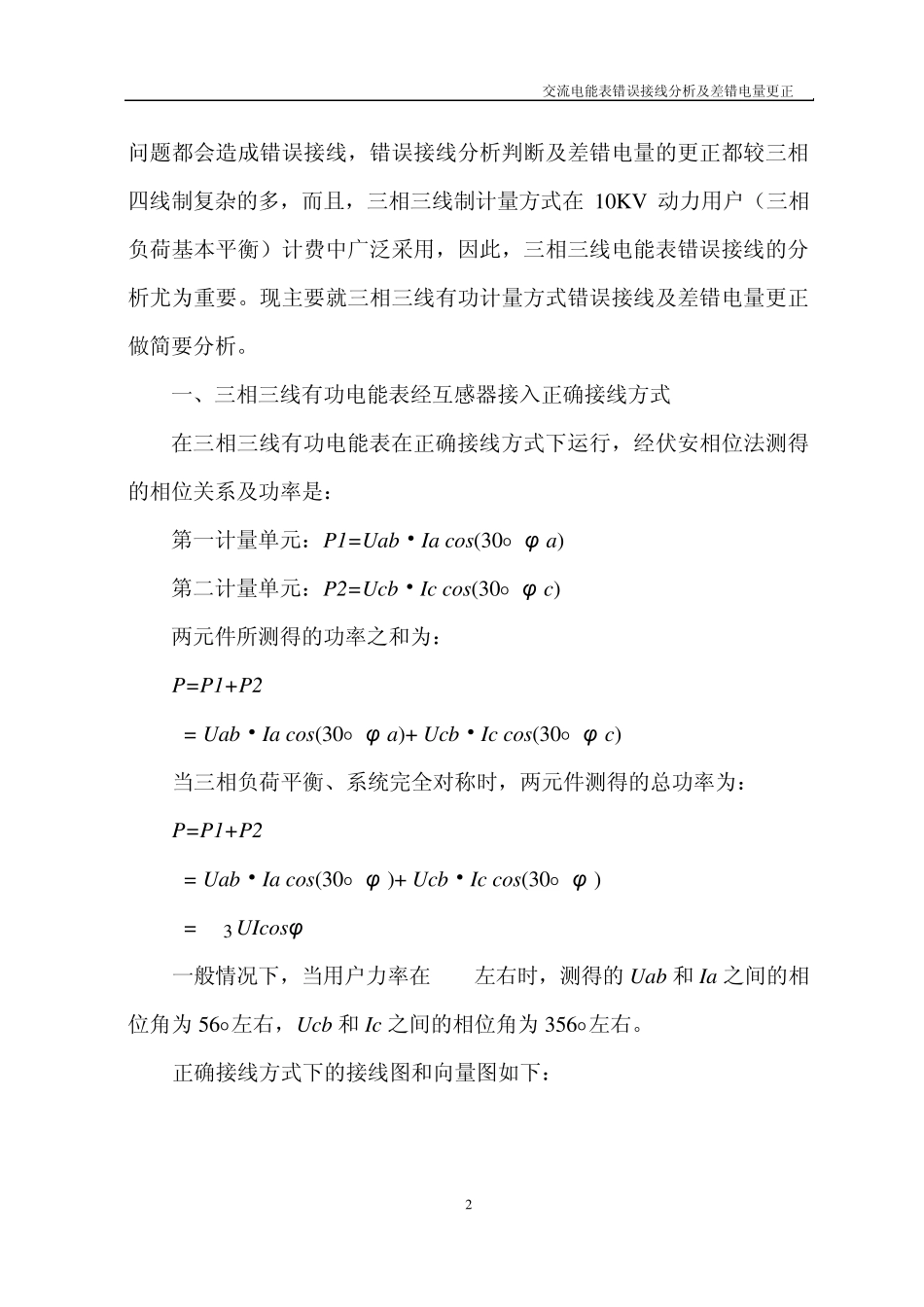

交流电能表错误接线分析及差错电量更正 1 交流电能表错误接线分析及差错电量更正 交流电能表的正确接线是保证电能表正确计量的首要条件，因此电能表能否正确计量电能，不但取决于电能表的准确度等级和计量误差大小，更重要的是取决于电能表的正确接线，也就是整个电能计量装置的正确接线。但是，在电能表的安装接线过程中，由于各种因素，难免出现一些错误接线，特别是三相电能表由于使用场合广泛，发生的一些错误接线更是形形色色。 由于现代电能表及互感器等电气产品的制造工艺、技术的不断改进和新型材料的使用，以及电子技术广泛应用于电能表制造，电能表精度越来越高，其本身引起的计量误差很小，但由于电能表的错误接线给电能计量带来的误差往往很大，电能计量错误接线给供电企业带来的经济损失不可低估。因此，对电能表的错误接线不但要善于发现和纠正，同时，还更要根据现场的错误接线情况进行分析，使错接线时差错电量得到及时和基本准确的更正。 在电能表错误接线中，单相电能表和三相四线电能表的错误接线一般都比较直观，因为这两种电能表不管是直接接入或是经互感器接入，从原理上讲，各计量单元均为独立运行，相序的正确与否不对计量造成直接影响，只要接入电能表任一计量单元的电流、电压相位属同一相，就可正确计量电能。而由三相四线制计量方式等效演变的三相三线制电能表的接线对接入的电流、电压相序要求是唯一的，其中某一环节出现 交流电能表错误接线分析及差错电量更正 2 问题都会造成错误接线，错误接线分析判断及差错电量的更正都较三相四线制复杂的多，而且，三相三线制计量方式在10K V 动力用户（三相负荷基本平衡）计费中广泛采用，因此，三相三线电能表错误接线的分析尤为重要。现主要就三相三线有功计量方式错误接线及差错电量更正做简要分析。 一、三相三线有功电能表经互感器接入正确接线方式 在三相三线有功电能表在正确接线方式下运行，经伏安相位法测得的相位关系及功率是： 第一计量单元：P1=Uab·Ia cos(30О+φ a) 第二计量单元：P2=Ucb·Ic cos(30О-φ c) 两元件所测得的功率之和为： P=P1+P2 = Uab·Ia cos(30О+φ a)+ Ucb·Ic cos(30О-φ c) 当三相负荷平衡、系统完全对称时，两元件测得的总功率为： P=P1+P2 = Uab·Ia cos(30О+φ )+ Ucb·Ic cos(30О-φ ) = 3 UIcosφ 一般情况下，当用户力率在0.9左右时，测得的Uab 和 Ia 之间的相位角为56О左右，Uc...
