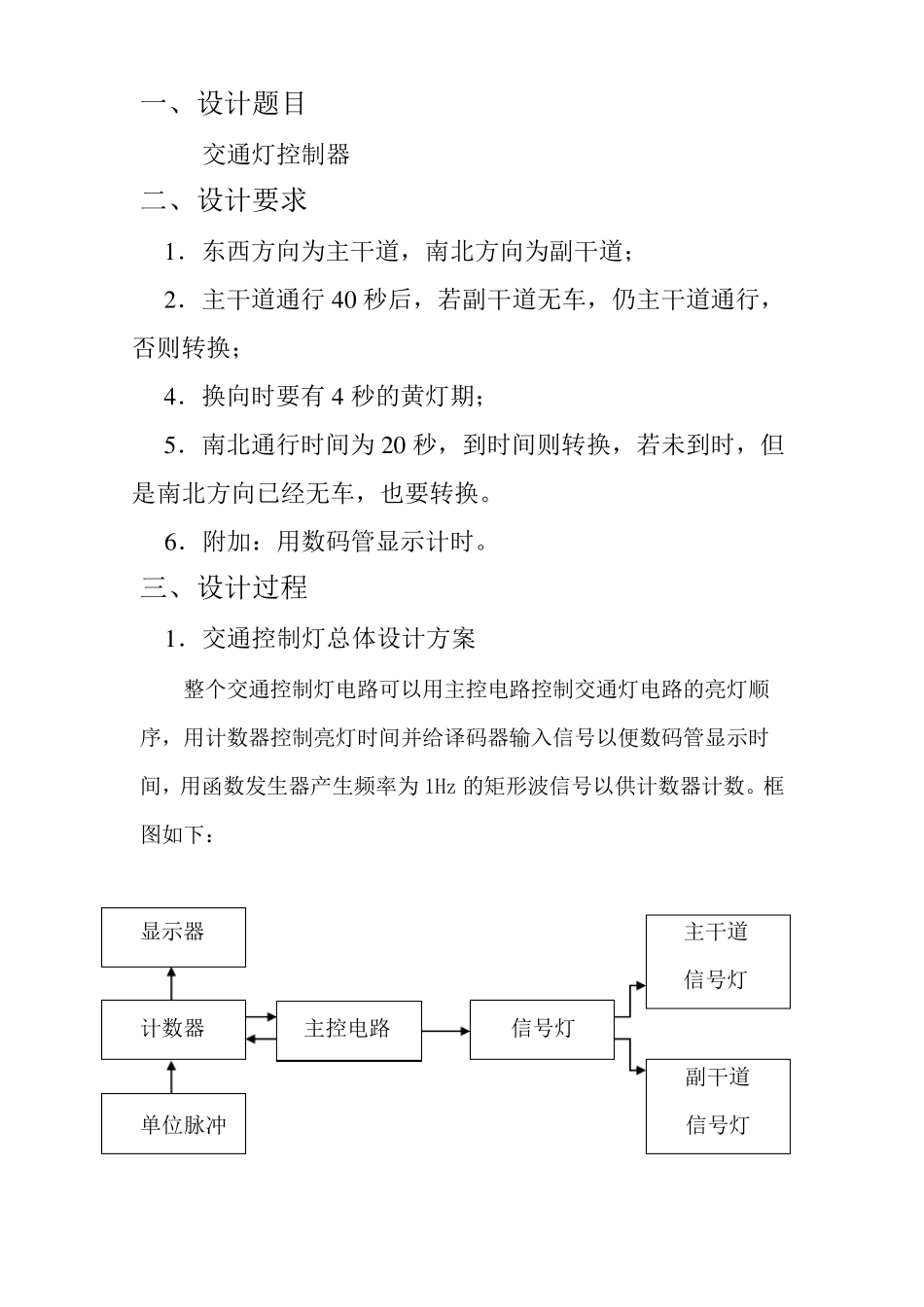

数字逻辑课程设计报告 姓 名： 学 号： 选课号： 一、设计题目 交通灯控制器 二、设计要求 1 ．东西方向为主干道，南北方向为副干道； 2 ．主干道通行 4 0 秒后，若副干道无车，仍主干道通行，否则转换； 4 ．换向时要有 4 秒的黄灯期； 5 ．南北通行时间为 2 0 秒，到时间则转换，若未到时，但是南北方向已经无车，也要转换
6 ．附加：用数码管显示计时
三、设计过程 1 ．交通控制灯总体设计方案 整个交通控制灯电路可以用主控电路控制交通灯电路的亮灯顺序，用计数器控制亮灯时间并给译码器输入信号以便数码管显示时间，用函数发生器产生频率为 1Hz 的矩形波信号以供计数器计数

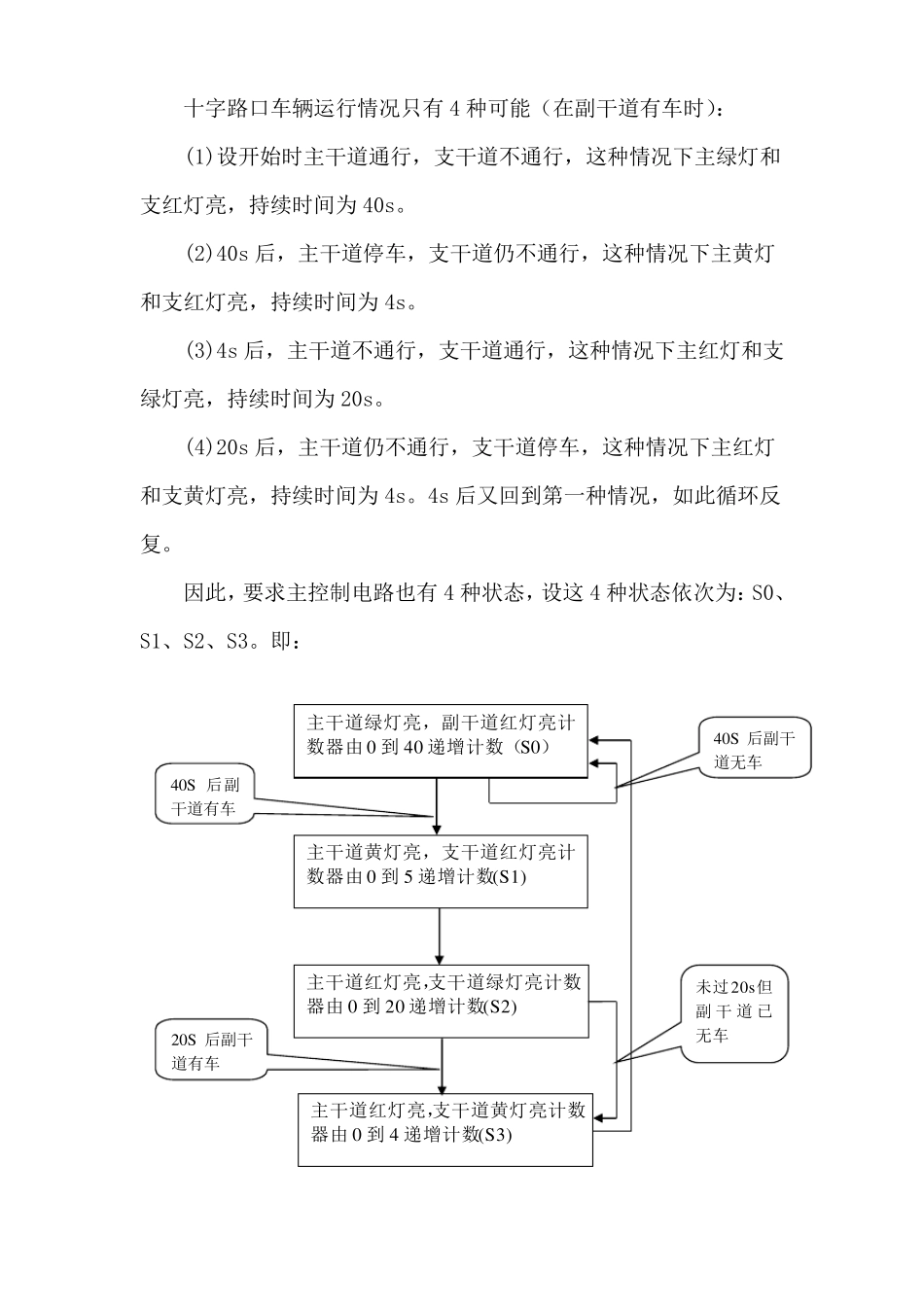

框图如下： 显示器 主干道 信号灯 计数器 主控电路 信号灯 副干道 单位脉冲 信号灯 十字路口车辆运行情况只有4 种可能（在副干道有车时）： (1)设开始时主干道通行，支干道不通行，这种情况下主绿灯和支红灯亮，持续时间为40s
(2)40s 后，主干道停车，支干道仍不通行，这种情况下主黄灯和支红灯亮，持续时间为4s
(3)4s 后，主干道不通行，支干道通行，这种情况下主红灯和支绿灯亮，持续时间为20s
(4)20s 后，主干道仍不通行，支干道停车，这种情况下主红灯和支黄灯亮，持续时间为4s
4s 后又回到第一种情况，如此循环反复
因此，要求主控制电路也有4 种状态，设这4 种状态依次为：S0、S1、S2、S3
即： 40S 后副干道有车 主干道绿灯亮，副干道红灯亮计数器由 0 到40 递增计数（S0） 40S 后副干道无车 20S 后副干道有车 主干道黄灯亮，支干道红灯亮计数器由 0 到5 递增计数(S1) 主干道红灯亮，支干道黄灯亮计数器由 0 到4 递增计数(S3) 主干道红灯亮，支干道绿灯亮计数器由 0 到20 递增计数(S2) 未过20s但副干道已无车 状态转换图如下： 这四个
