交通设施工程监理细则

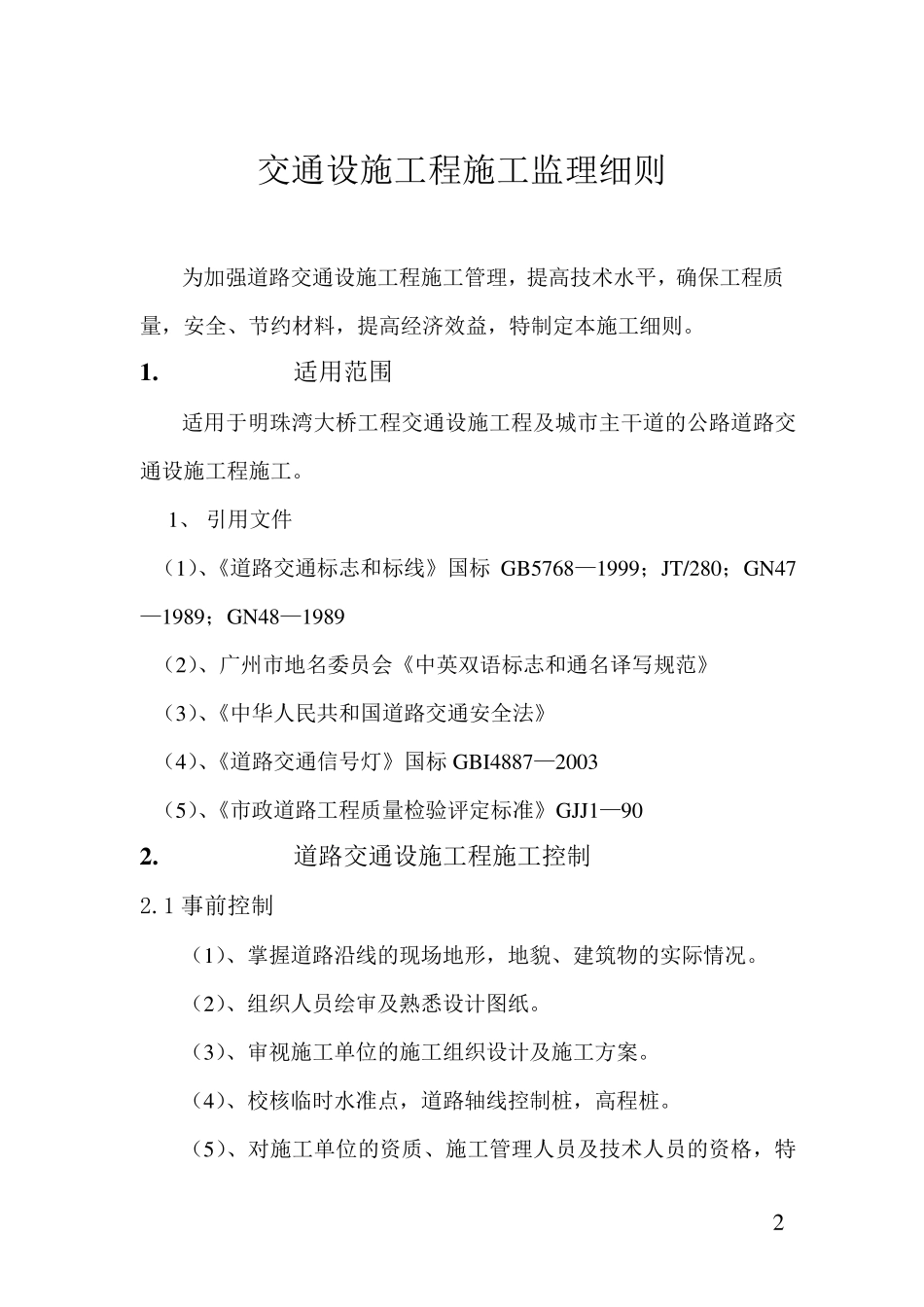

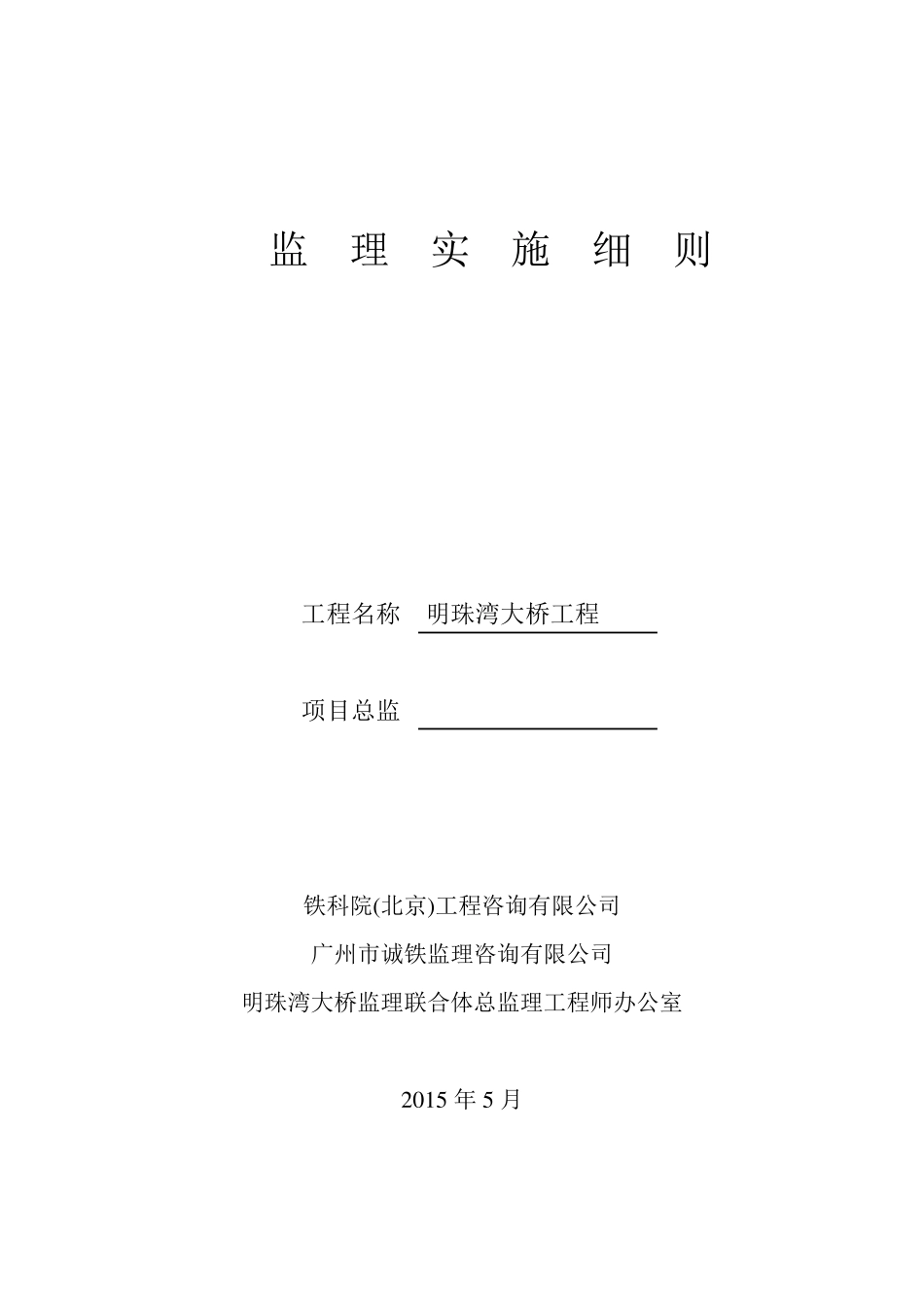

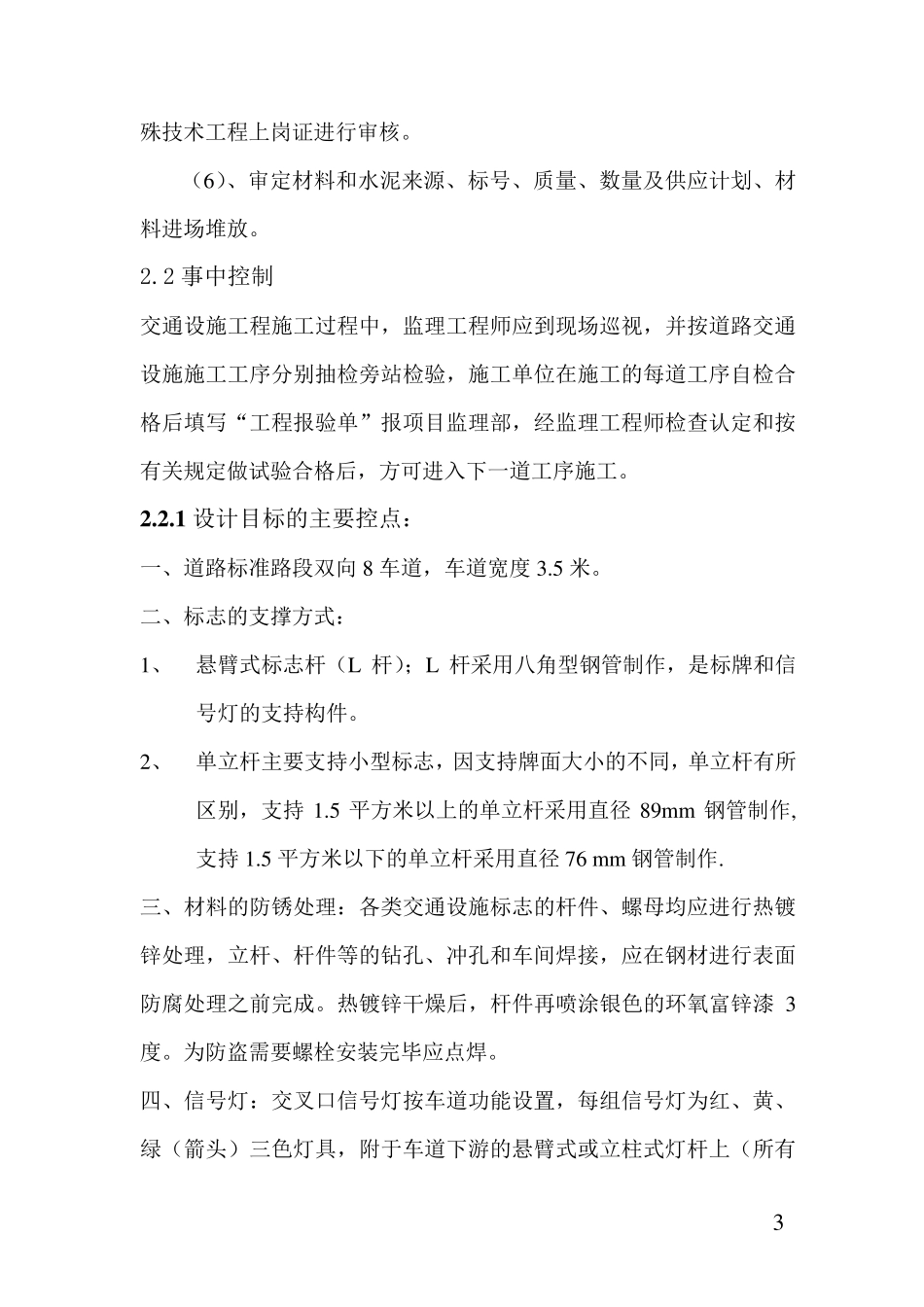

监 理 实 施 细 则 工程名称 明珠湾大桥工程 项目总监 铁科院(北京)工程咨询有限公司 广州市诚铁监理咨询有限公司 明珠湾大桥监理联合体总监理工程师办公室 2 0 1 5 年 5 月 2 交通设施工程施工监理细则 为加强道路交通设施工程施工管理，提高技术水平，确保工程质量，安全、节约材料，提高经济效益，特制定本施工细则。 1 . 适用范围 适用于明珠湾大桥工程交通设施工程及城市主干道的公路道路交通设施工程施工。 1、 引用文件 （1）、《道路交通标志和标线》国标GB5768—1999；JT/280；GN47—1989；GN48—1989 （2）、广州市地名委员会《中英双语标志和通名译写规范》 （3）、《中华人民共和国道路交通安全法》 （4）、《道路交通信号灯》国标GBI4887—2003 （5）、《市政道路工程质量检验评定标准》GJJ1—90 2 . 道路交通设施工程施工控制 2.1 事前控制 （1）、掌握道路沿线的现场地形，地貌、建筑物的实际情况。 （2）、组织人员绘审及熟悉设计图纸。 （3）、审视施工单位的施工组织设计及施工方案。 （4）、校核临时水准点，道路轴线控制桩，高程桩。 （5）、对施工单位的资质、施工管理人员及技术人员的资格，特 3 殊技术工程上岗证进行审核。 （6）、审定材料和水泥来源、标号、质量、数量及供应计划、材料进场堆放。 2.2 事中控制 交通设施工程施工过程中，监理工程师应到现场巡视，并按道路交通设施施工工序分别抽检旁站检验，施工单位在施工的每道工序自检合格后填写“工程报验单”报项目监理部，经监理工程师检查认定和按有关规定做试验合格后，方可进入下一道工序施工。 2 .2 .1 设计目标的主要控点： 一、道路标准路段双向 8 车道，车道宽度 3.5 米。 二、标志的支撑方式： 1、 悬臂式标志杆（L 杆）；L 杆采用八角型钢管制作，是标牌和信号灯的支持构件。 2、 单立杆主要支持小型标志，因支持牌面大小的不同，单立杆有所区别，支持1.5 平方米以上的单立杆采用直径89m m 钢管制作,支持1.5 平方米以下的单立杆采用直径76 m m 钢管制作. 三、材料的防锈处理：各类交通设施标志的杆件、螺母均应进行热镀锌处理，立杆、杆件等的钻孔、冲 孔和车间 焊 接 ，应在钢材进行表 面防腐 处理之 前 完 成 。热镀锌干 燥 后，杆件再 喷 涂 银 色 的环 氧 富 锌漆3度。为 防盗 需 要螺栓 安 装 完 毕 应点焊 。 四 、信号灯：交叉 口 信...
