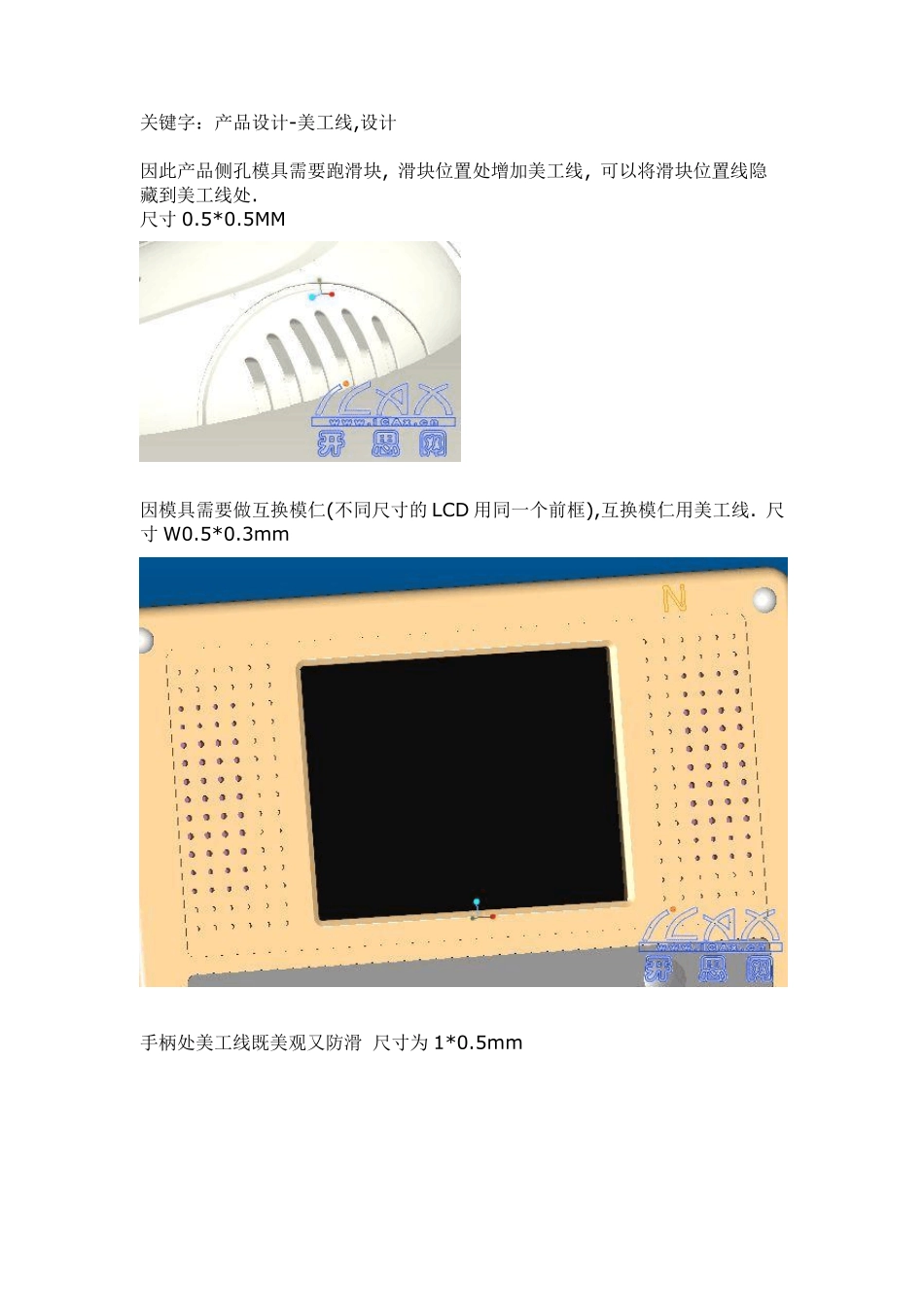

产品设计-美工线的设计 呵呵,需要根据塑件大小而定。例如墙壁开关设计86X86 大小的塑件。美工线为的尺寸为1X0.5。插板上下壳体美工线为2~2.5 深度为0.7~1.2。其实这些都是基于实际的产品而言。美工线从作用上来看,有装饰类、产品设计结构类(两个塑件为了避免参差不平)、模具工艺类。这些都是一些经验而谈。呵呵 美观加的美工线,又因工艺问题,因要喷双色漆, 两种颜色分界线用美工线分界. 也为喷漆时遮罩治具遮罩方便. 因模具制作及成型公差,上下盖配合容易有断差,往往设计美工线使配合断差变的不明显. 尺寸为0.3*0.3m m . 关键字:产品设计-美工线,设计 因此产品侧孔模具需要跑滑块, 滑块位置处增加美工线, 可以将滑块位置线隐藏到美工线处. 尺寸0.5*0.5MM 因模具需要做互换模仁(不同尺寸的LCD 用同一个前框),互换模仁用美工线. 尺寸W0.5*0.3mm 手柄处美工线既美观又防滑 尺寸为 1*0.5mm 因前面设计应该有间隙, 为了保持间隙的连续性,后面做了宽度一致的美工线. 这两种方式是做美工线时常用的方式,图中(1),(2)处尺寸视客户需要而决定,一般为0.3~0.5mm. 同志们,在做美工线时不要光顾着美观、装饰!它还起到很重要的作用! 比如它运用在电源类的产品上,可在用来防 ESD,可以直接影响安规!! 蓝色部分是铝合金外壳,黄色部分是电池盖。电池盖上蓝色部分是美工线,目的保持电池盖与铝合金外观的整体性。美工线的宽同铝合金的厚度,深度为0.05MM 左右,深度不能深,只要线条清晰。 美观、装饰喷漆分色用! 0.5*0.5 为使壳体表面丰富点而不至于太呆板,增加美工线0.3X0.3 美工线的设计,一些重要的作用,PL线的处理,配合时的段差处理,同时对一些毛边的处理也很有用的.一般是处0.3X0.3. 当然产品大小不同要求也不一样. 关键字:产品设计-美工线,设计 (1)机壳装配后避免产品精度误差造成壳子不能很好闭合(制造误差)。 不过,有一点缺陷,美工线在分型面上,易刮手。 (2)视觉美感的凹显分明,强化产品视觉效果。 (3)外观双色喷涂隔开颜色分明。 (4)模具上行位镶件的分型线和美工线一体化,外观很难看出,显得美观。 美工线赋予了产品灵性,如下图如果没有美工线效果就不同了 很不应该出现(但,在实际中确的确发生过的)反面例子:电子产品中,0.2*0.3的美工线(本身0.2*0.3 感觉就过小了),竟然有人将其设计成前壳0.1+后壳0.1,将美工线上下半壳平分。---后果,模具研配时,0.1 的高度差...
