人体红外线测温仪原理

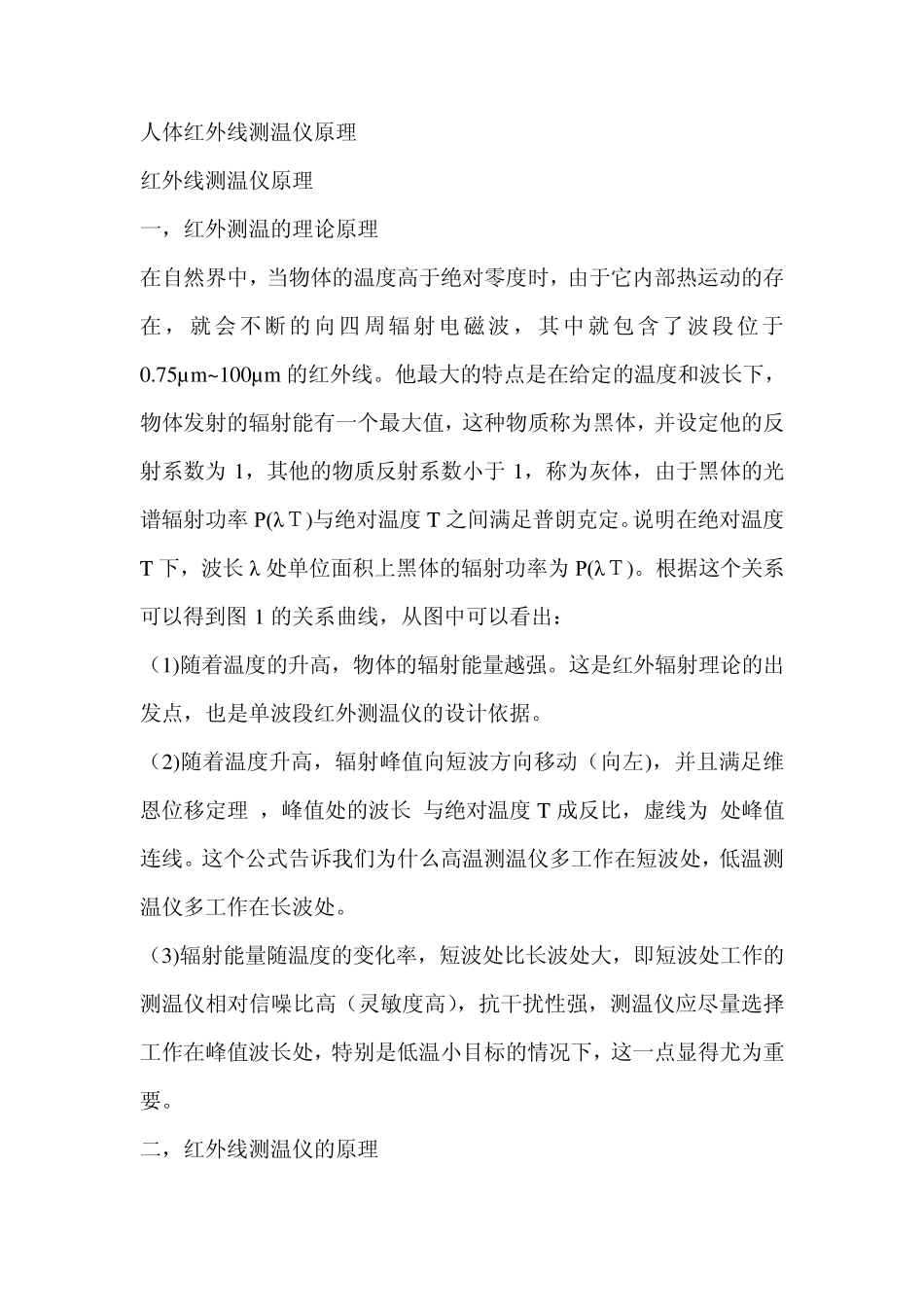

人体红外线测温仪原理_第1页
1/33

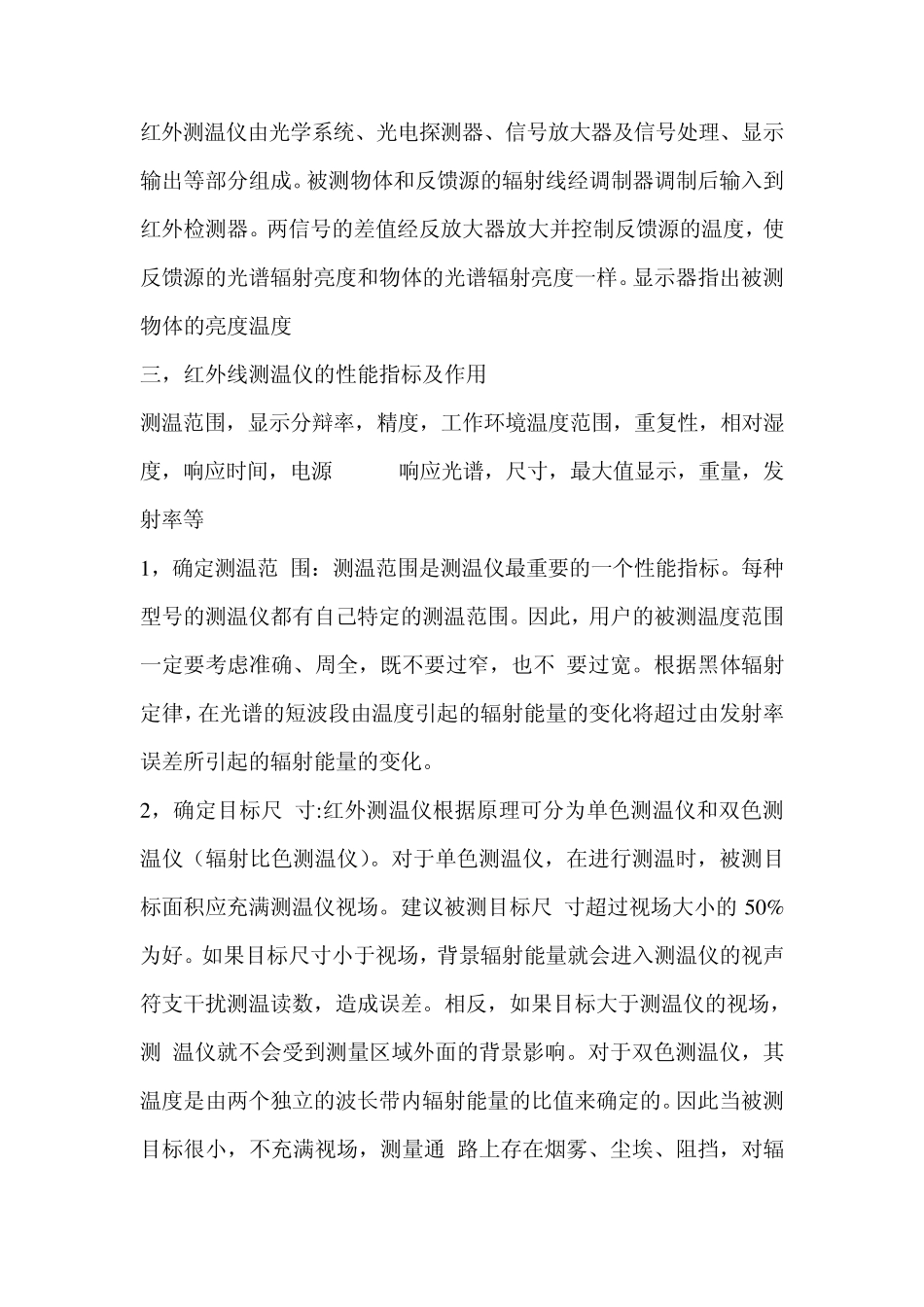

人体红外线测温仪原理_第2页
2/33

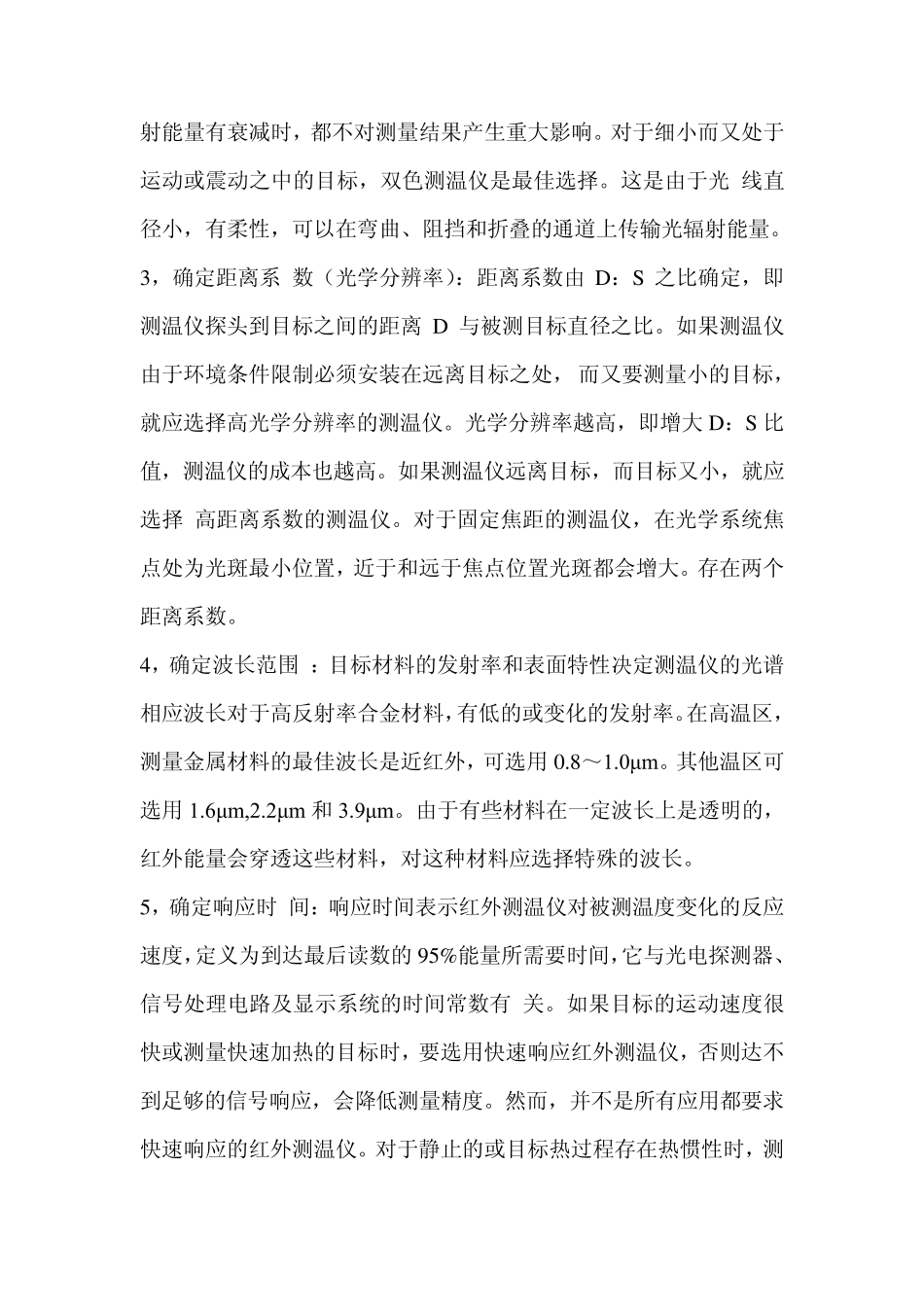

人体红外线测温仪原理_第3页
3/33
人体红外线测温仪原理 红外线测温仪原理 一,红外测温的理论原理 在自然界中,当物体的温度高于绝对零度时,由于它内部热运动的存在,就会不断的向四周辐射电磁波,其中就包含了波段位于0.75µm~100µm 的红外线。他最大的特点是在给定的温度和波长下,物体发射的辐射能有一个最大值,这种物质称为黑体,并设定他的反射系数为 1,其他的物质反射系数小于1,称为灰体,由于黑体的光谱辐射功率 P(λT)与绝对温度T 之间满足普朗克定。说明在绝对温度T 下,波长 λ 处单位面积上黑体的辐射功率为 P(λT)。根据这个关系可以得到图 1 的关系曲线,从图中可以看出: (1)随着温度的升高,物体的辐射能量越强。这是红外辐射理论的出发点,也是单波段红外测温仪的设计依据。 (2)随着温度升高,辐射峰值向短波方向移动(向左),并且满足维恩位移定理 ,峰值处的波长 与绝对温度T 成反比,虚线为 处峰值连线。这个公式告诉我们为什么高温测温仪多工作在短波处,低温测温仪多工作在长波处。 (3)辐射能量随温度的变化率,短波处比长波处大,即短波处工作的测温仪相对信噪比高(灵敏度高),抗干扰性强,测温仪应尽量选择工作在峰值波长处,特别是低温小目标的情况下,这一点显得尤为重要。 二,红外线测温仪的原理 红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。被测物体和反馈源的辐射线经调制器调制后输入到红外检测器。两信号的差值经反放大器放大并控制反馈源的温度,使反馈源的光谱辐射亮度和物体的光谱辐射亮度一样。显示器指出被测物体的亮度温度 三,红外线测温仪的性能指标及作用 测温范围,显示分辩率,精度,工作环境温度范围,重复性,相对湿度,响应时间,电源 响应光谱,尺寸,最大值显示,重量,发射率等 1,确定测温范 围:测温范围是测温仪最重要的一个性能指标。每种型号的测温仪都有自己特定的测温范围。因此,用户的被测温度范围一定要考虑准确、周全,既不要过窄,也不 要过宽。根据黑体辐射定律,在光谱的短波段由温度引起的辐射能量的变化将超过由发射率误差所引起的辐射能量的变化。 2,确定目标尺 寸:红外测温仪根据原理可分为单色测温仪和双色测温仪(辐射比色测温仪)。对于单色测温仪,在进行测温时,被测目标面积应充满测温仪视场。建议被测目标尺 寸超过视场大小的 50%为好。如果目标尺寸小于视场,背景辐射能量就会进入测温仪的视声符支干扰测温读数,造成...
