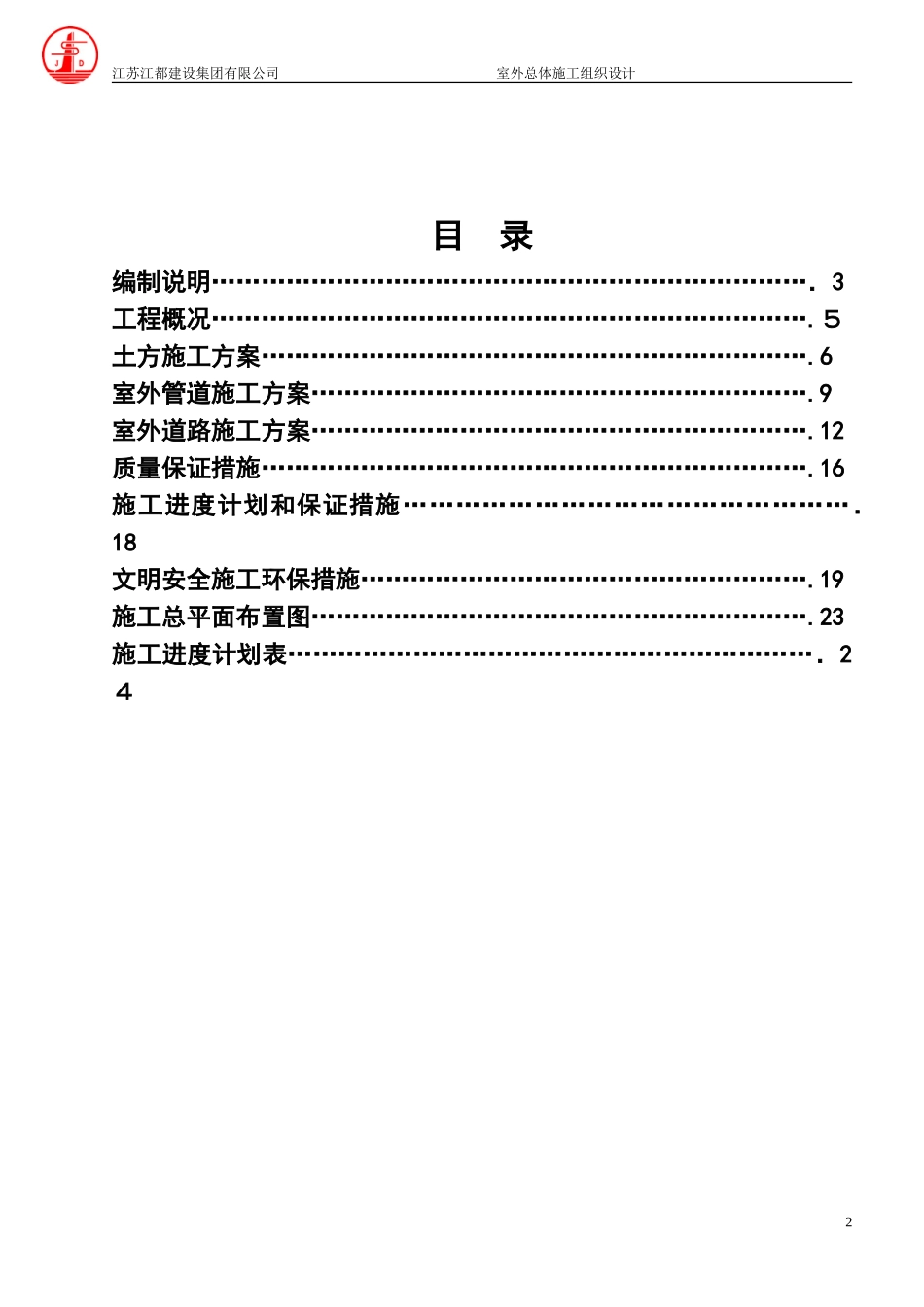

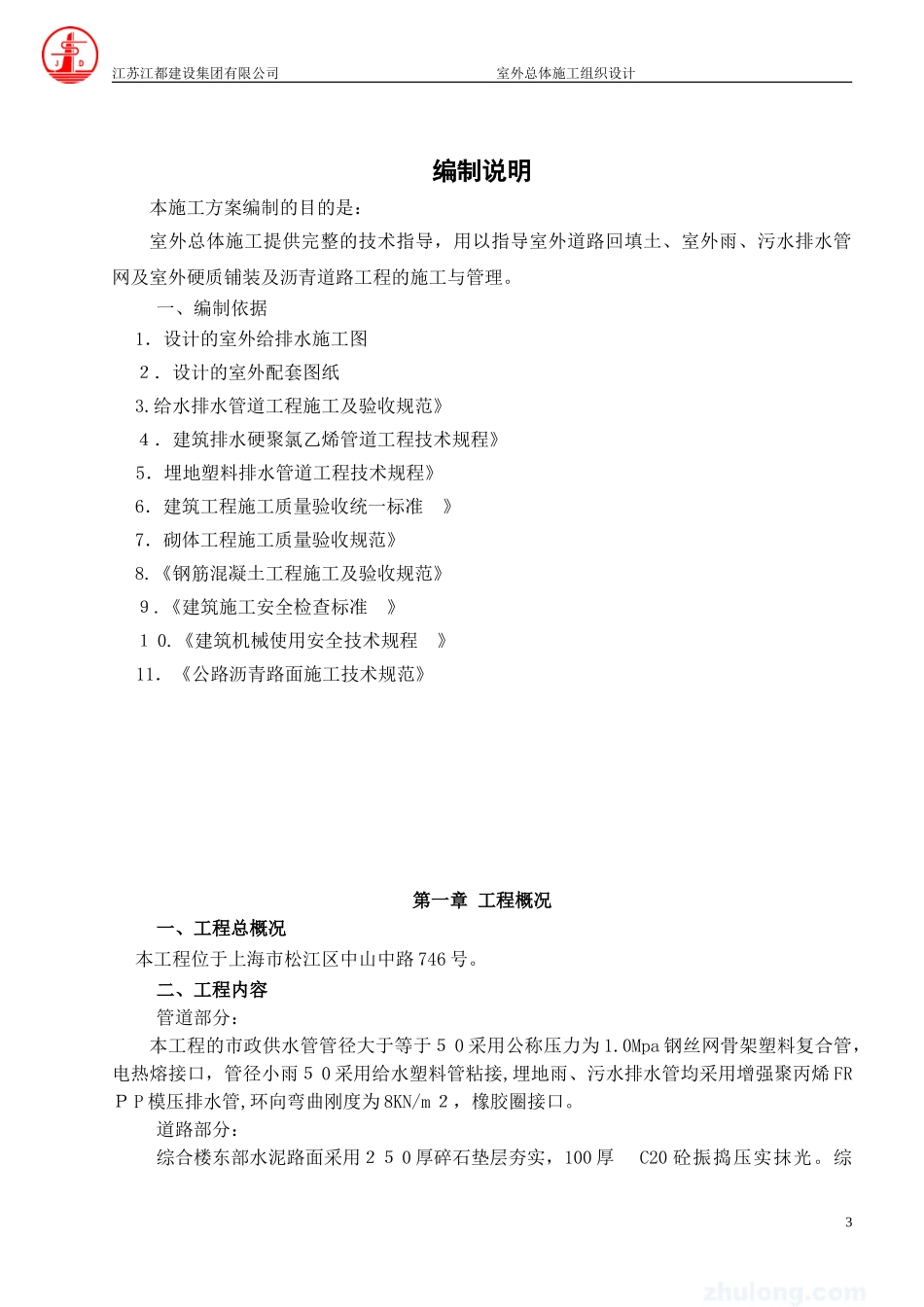

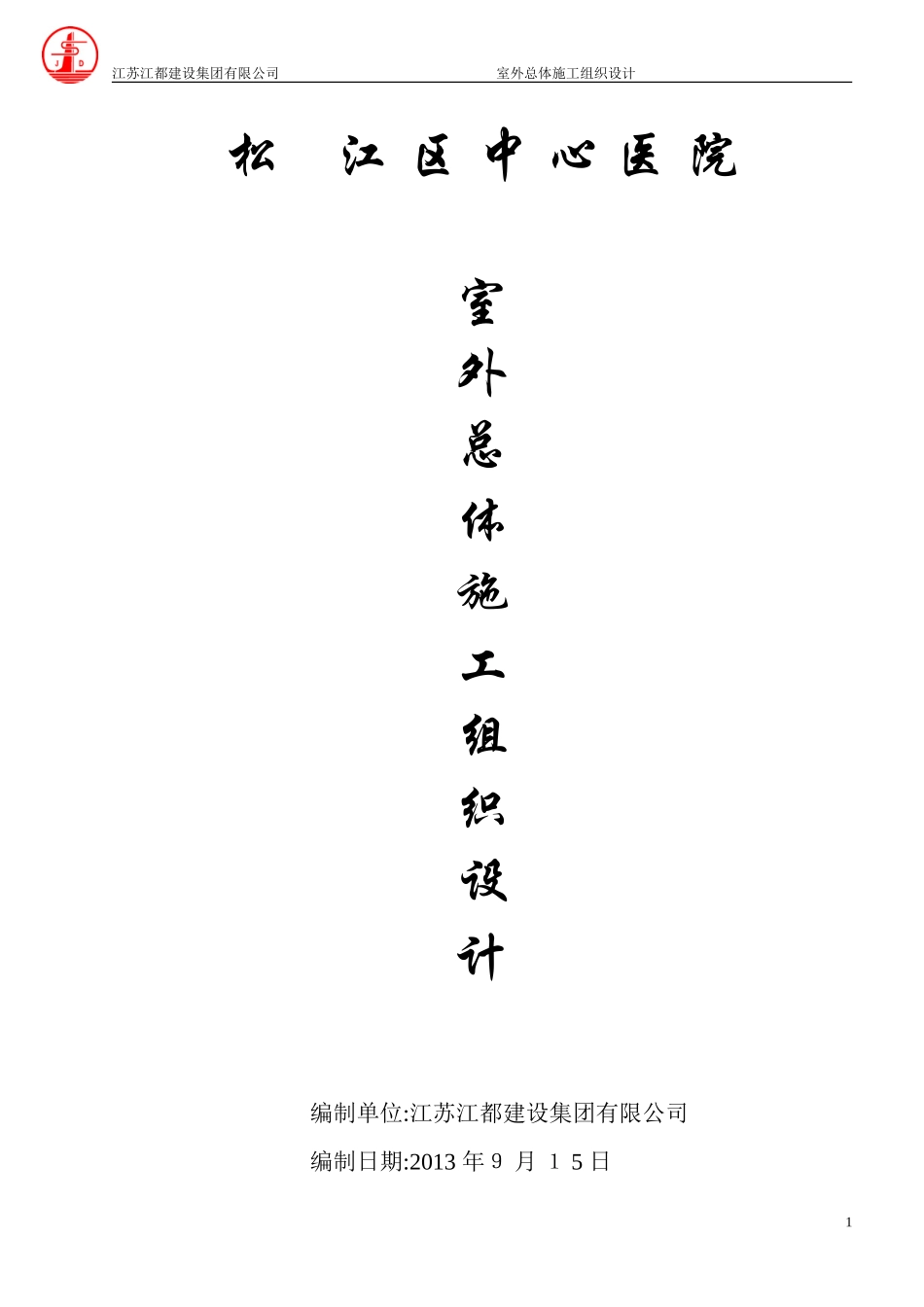

江苏江都建设集团有限公司室外总体施工组织设计松江区中心医院室外总体施工组织设计编制单位:江苏江都建设集团有限公司编制日期:2013年９月１5日1江苏江都建设集团有限公司室外总体施工组织设计目录编制说明………………………………………………………………．3工程概况……………………………………………………………….５土方施工方案………………………………………………………….6室外管道施工方案…………………………………………………….9室外道路施工方案…………………………………………………….12质量保证措施………………………………………………………….16施工进度计划和保证措施……………………………………………．18文明安全施工环保措施……………………………………………….19施工总平面布置图…………………………………………………….23施工进度计划表………………………………………………………．2４2江苏江都建设集团有限公司室外总体施工组织设计编制说明本施工方案编制的目的是：室外总体施工提供完整的技术指导，用以指导室外道路回填土、室外雨、污水排水管网及室外硬质铺装及沥青道路工程的施工与管理。一、编制依据1．设计的室外给排水施工图２．设计的室外配套图纸3.给水排水管道工程施工及验收规范》４．建筑排水硬聚氯乙烯管道工程技术规程》5．埋地塑料排水管道工程技术规程》6．建筑工程施工质量验收统一标准》7．砌体工程施工质量验收规范》8.《钢筋混凝土工程施工及验收规范》９.《建筑施工安全检查标准》１0.《建筑机械使用安全技术规程》11．《公路沥青路面施工技术规范》第一章工程概况一、工程总概况本工程位于上海市松江区中山中路746号。二、工程内容管道部分：本工程的市政供水管管径大于等于５0采用公称压力为1.0Mpa钢丝网骨架塑料复合管，电热熔接口，管径小雨５0采用给水塑料管粘接,埋地雨、污水排水管均采用增强聚丙烯FRＰP模压排水管,环向弯曲刚度为8KN/m２，橡胶圈接口。道路部分：综合楼东部水泥路面采用２５0厚碎石垫层夯实，100厚C20砼振捣压实抹光。综3江苏江都建设集团有限公司室外总体施工组织设计合楼西部与韩三房5８00宽水泥路面,采用３０0厚道渣压实,20０厚Ｃ20砼振捣压实抹光。综合楼南部及西部广场采用300厚道渣压实,150厚C20砼振捣抹平，30厚干硬砂浆基层，４0厚火烧板花岗岩面层。综合楼南部与中山中路连接沥青道路采用起刨机起刨原沥青路面60厚，另面层６0厚采用细沥青整平压实。综合楼西部主道路北至高压氧舱，南至中山中路沥青路面采用３0０厚道渣铺设压实，250厚C20砼振捣压实抹光,５0厚粗沥青基层,30厚细沥青面层压实。三、工程特点本工程管网配套工程,雨、污水管网分部面广,管线量大。对其雨水与污水管道相互交错处，应先开挖污水管道。由于雨、污水管网分布面广，造成施工材料及施工设备存在二次或多次转运,给施工造成一定的难度。根据地质勘测报告及以往的施工经验,道路基层的处理，也是本工程的重点,应严格按照相关质量标准执行。四、施工总体布置1、施工总体布置根据本线路长、工程量大、工期短的特点,做到长计划、短安排,在施工中不断抓好施工准备工作。准备工作要做到全面充分,不能仓促上马。开工后应集中力量组织多个作业面,全面全工,齐头并进,组织好流水作业和立体交叉作业,采取一切安全和质量保证措施,优质高效地完成施工任务。根据现场调查，可将本工程分为三个作业区,第一作业区为道路、场地整平工程，第二个作业区为雨、污水，给水,电气管线预埋工程,第三个作业区为配套公建土建工程。三个作业区共四个施工班组，四个施工班组互相配合,协调作业,以便加快施工进度。2、施工平面布置①施工平面布置依据“交通方便、利于施工、确保安全、组织有效”的原则，合理地进行各种临建材料堆场、机械设备的布置。②根据不同的施工阶段重点,各阶段平面布置作适当调整,使其与各时期施工重点相适应。③中小型机械的布置要处于安全环境,要避开高空物体打击的范围。五、施工准备1、技术准备1）参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；2)施工人员已熟悉掌握图纸...
