浆体喷射搅拌桩施工工艺

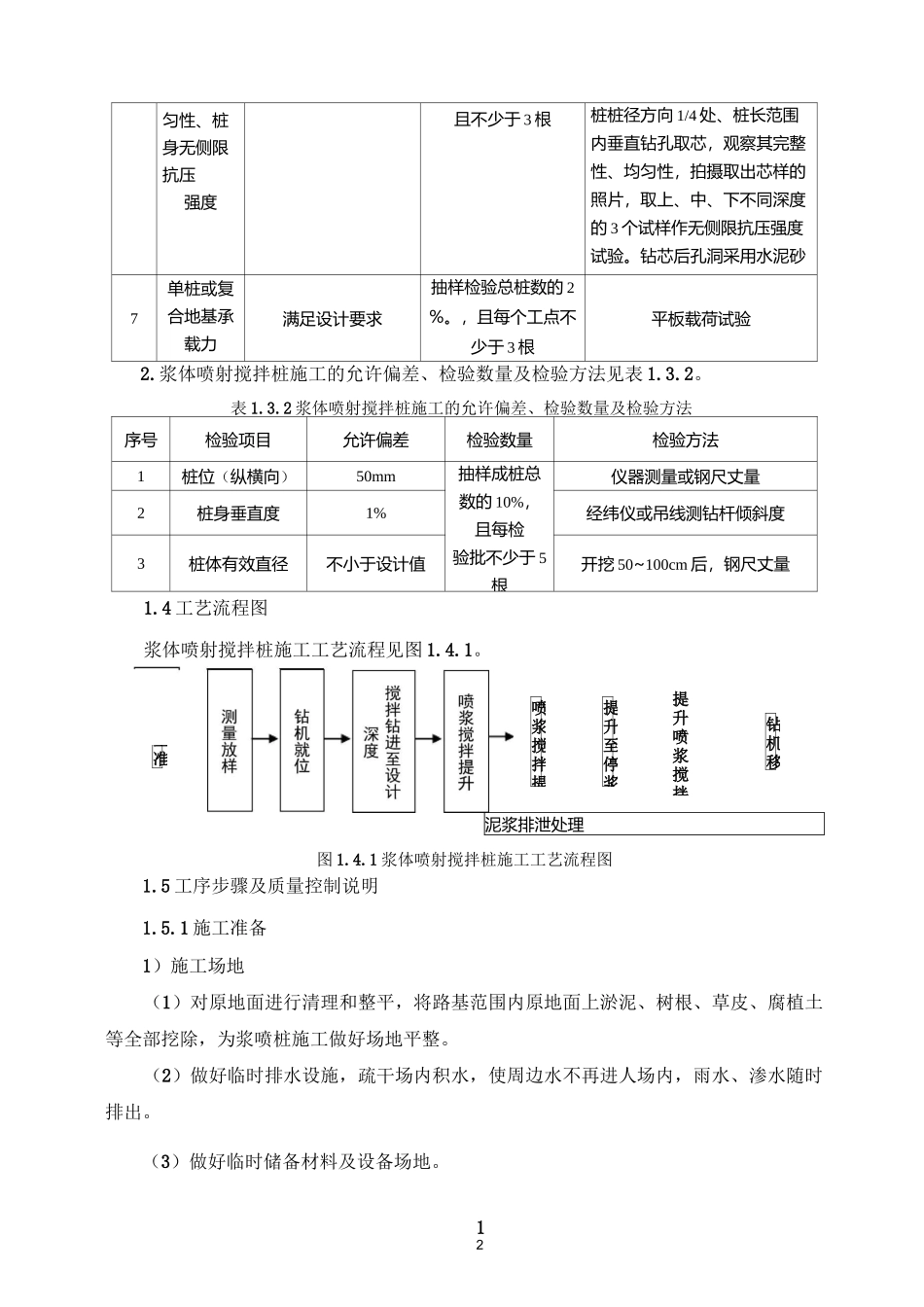

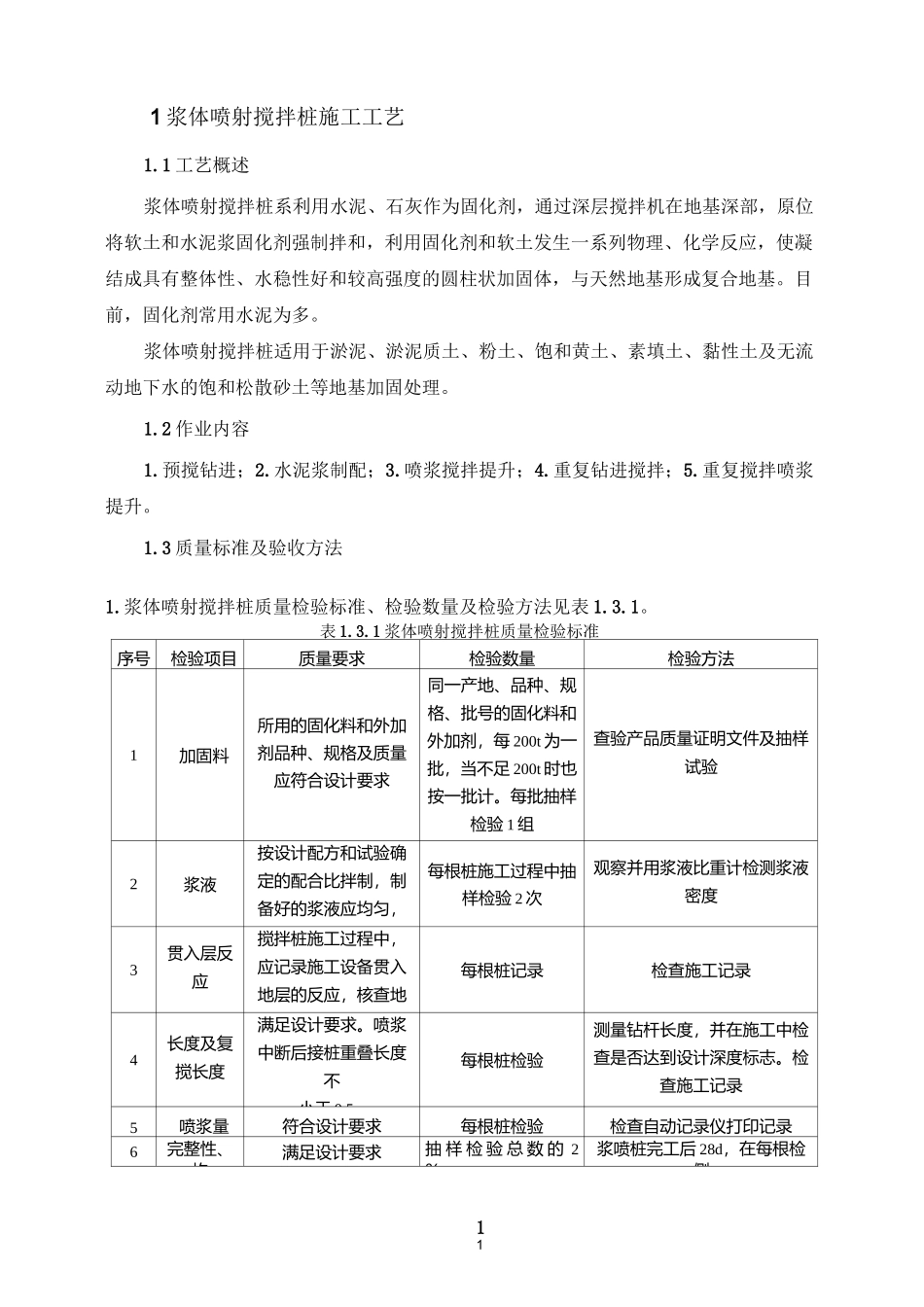

111 浆体喷射搅拌桩施工工艺1.1 工艺概述浆体喷射搅拌桩系利用水泥、石灰作为固化剂，通过深层搅拌机在地基深部，原位将软土和水泥浆固化剂强制拌和，利用固化剂和软土发生一系列物理、化学反应，使凝结成具有整体性、水稳性好和较高强度的圆柱状加固体，与天然地基形成复合地基。目前，固化剂常用水泥为多。浆体喷射搅拌桩适用于淤泥、淤泥质土、粉土、饱和黄土、素填土、黏性土及无流动地下水的饱和松散砂土等地基加固处理。1.2 作业内容1.预搅钻进；2.水泥浆制配；3.喷浆搅拌提升；4.重复钻进搅拌；5.重复搅拌喷浆提升。1.3 质量标准及验收方法1.浆体喷射搅拌桩质量检验标准、检验数量及检验方法见表 1.3.1。表 1.3.1 浆体喷射搅拌桩质量检验标准序号检验项目质量要求检验数量检验方法1加固料所用的固化料和外加剂品种、规格及质量应符合设计要求同一产地、品种、规格、批号的固化料和外加剂，每 200t 为一批，当不足 200t 时也按一批计。每批抽样检验 1 组查验产品质量证明文件及抽样试验2浆液按设计配方和试验确定的配合比拌制，制备好的浆液应均匀，不得离析每根桩施工过程中抽样检验 2 次观察并用浆液比重计检测浆液密度3贯入层反应搅拌桩施工过程中，应记录施工设备贯入地层的反应，核查地质资料每根桩记录检查施工记录4长度及复搅长度满足设计要求。喷浆中断后接桩重叠长度不小于 0.5m每根桩检验测量钻杆长度，并在施工中检查是否达到设计深度标志。检查施工记录5喷浆量符合设计要求每根桩检验检查自动记录仪打印记录6完整性、均满足设计要求抽 样 检 验 总 数 的 2%。,浆喷桩完工后 28d，在每根检侧12钻机移提升喷浆搅拌提升至停浆喷浆搅拌提施工准备匀性、桩身无侧限抗压强度且不少于 3 根桩桩径方向 1/4 处、桩长范围内垂直钻孔取芯，观察其完整性、均匀性，拍摄取出芯样的照片，取上、中、下不同深度的 3 个试样作无侧限抗压强度试验。钻芯后孔洞采用水泥砂浆灌筑封闭7单桩或复合地基承载力满足设计要求抽样检验总桩数的 2%。，且每个工点不少于 3 根平板载荷试验2.浆体喷射搅拌桩施工的允许偏差、检验数量及检验方法见表 1.3.2。表 1.3.2 浆体喷射搅拌桩施工的允许偏差、检验数量及检验方法序号检验项目允许偏差检验数量检验方法1桩位（纵横向）50mm抽样成桩总数的 10%，且每检验批不少于 5根仪器测量或钢尺丈量2桩身垂直度1%经纬仪或吊线测钻杆倾斜度3桩体有效直径不小于设计值开挖 50~100c...
