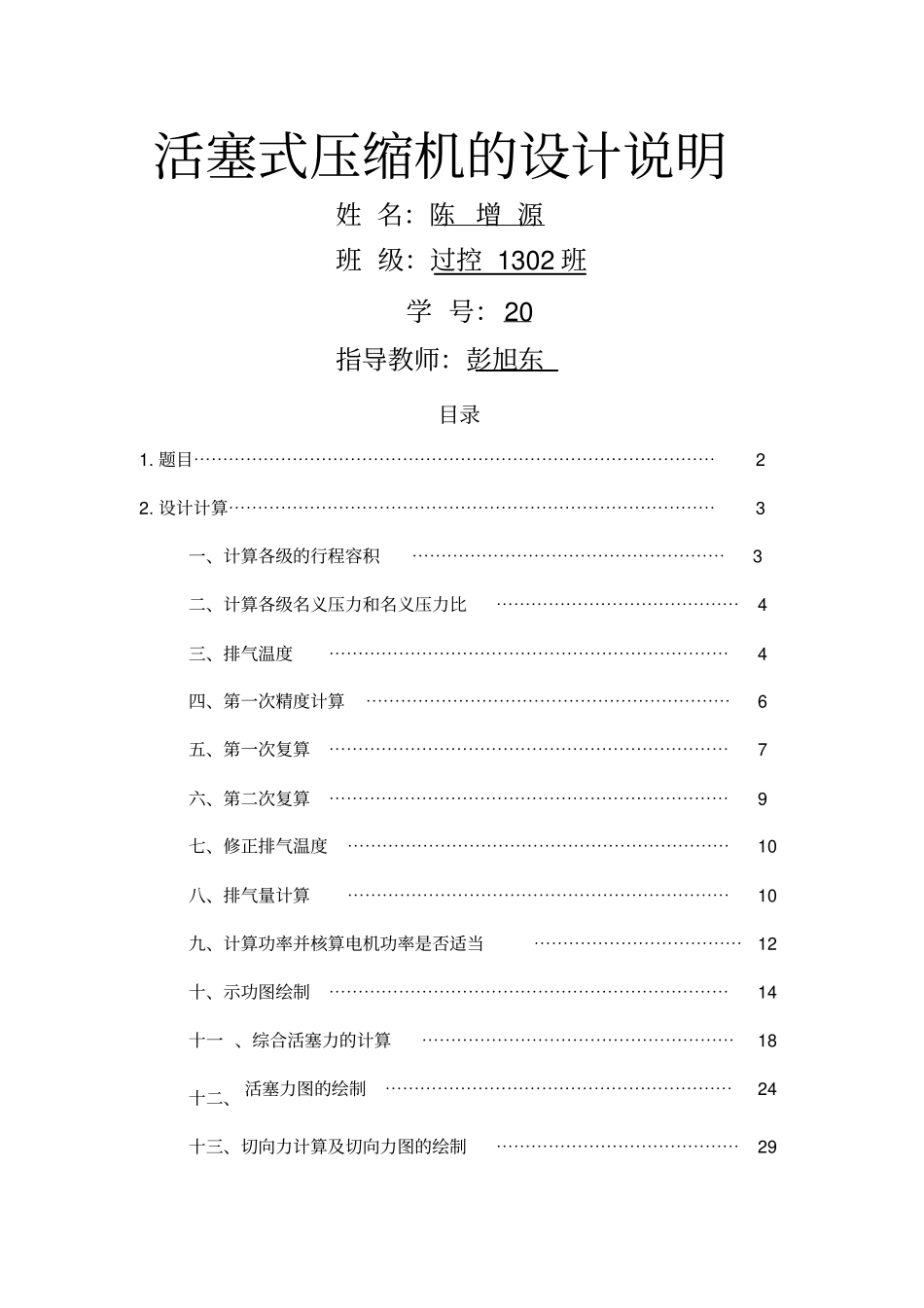

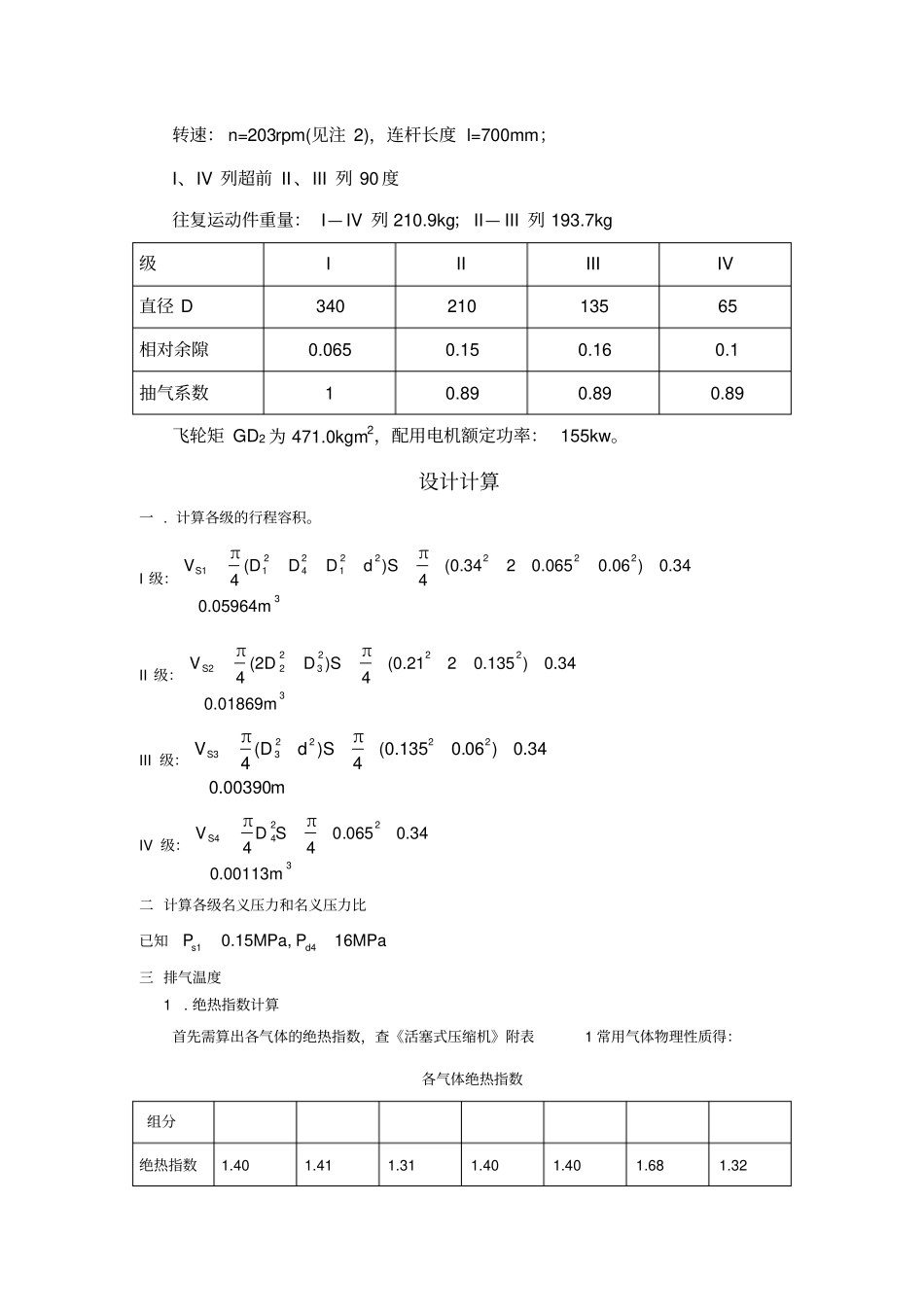

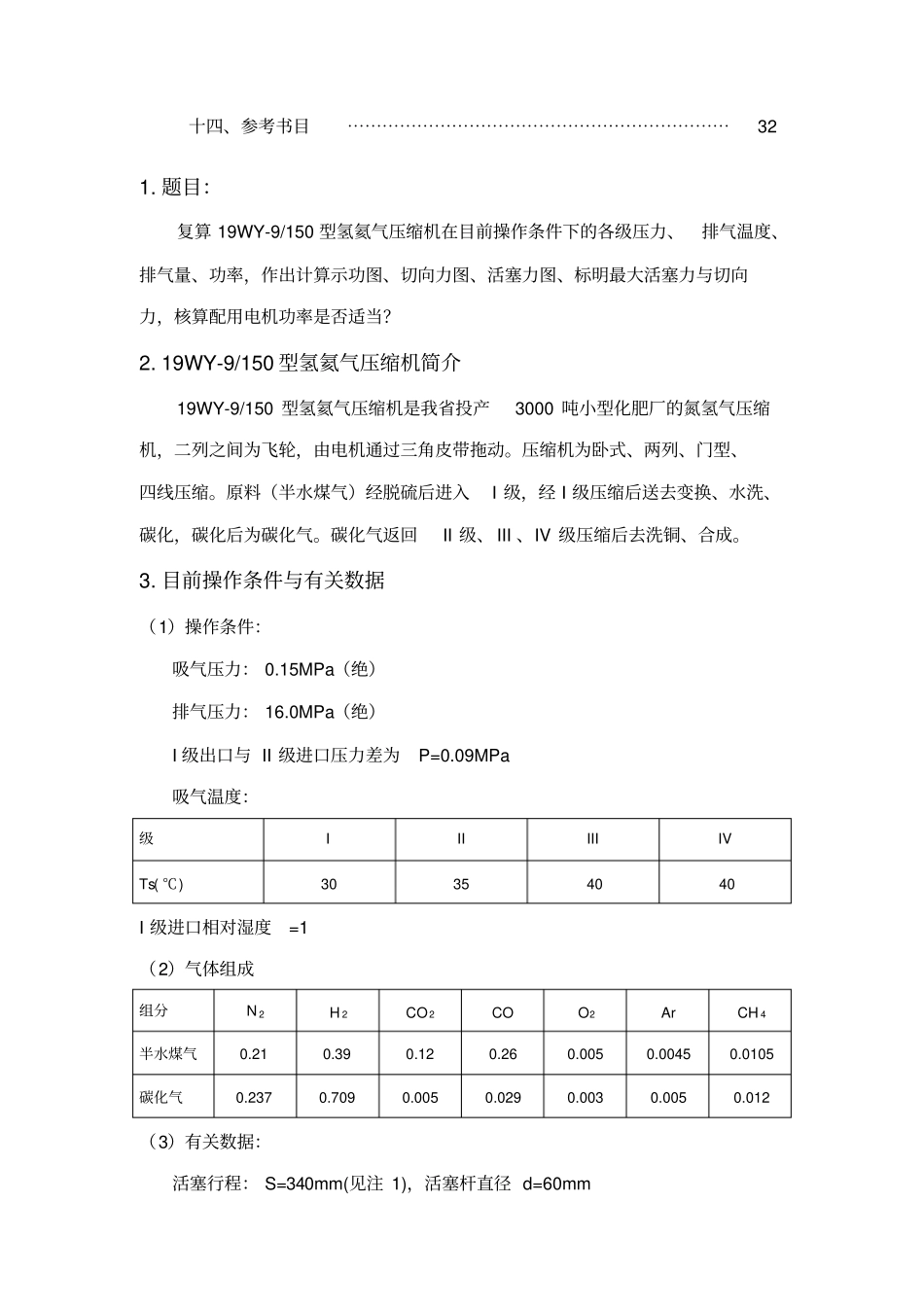

活塞式压缩机的设计说明姓 名：陈 增 源班 级：过控 1302 班学 号：20 指导教师：彭旭东目录1. 题目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2. 设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 一、计算各级的行程容积⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 二、计算各级名义压力和名义压力比⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 三、排气温度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 四、第一次精度计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 五、第一次复算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 六、第二次复算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 七、修正排气温度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 八、排气量计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 九、计算功率并核算电机功率是否适当⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 十、示功图绘制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 十一 、综合活塞力的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 十二、 活塞力图的绘制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24 十三、切向力计算及切向力图的绘制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29 十四、参考书目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32 1. 题目：复算 19WY-9/150 型氢氦气压缩机在目前操作条件下的各级压力、排气温度、排气量、功率，作出计算示功图、切向力图、活塞力图、标明最大活塞力与切向力，核算配用电机功率是否适当？2. 19WY-9/150 型氢氦气压缩机简介19WY-9/150 型氢氦气压缩机是我省投产3000 吨小型化肥厂的氮氢气压缩机，二列之间为飞轮，由电机通过三角皮带拖动。压缩机为卧式、两列、门型、四线压缩。原料（半水煤气）经脱硫后进入I 级，经 I 级压缩后送去变换、水洗、碳化，碳化后为碳化气。碳化气返回II 级、 III 、IV 级压缩后去洗铜、合成。3. 目前操作条件与有关数据（1）操作条件：吸气压力： 0.15MPa（绝）排气压力： 16.0MPa（绝）I 级出口与 II 级进口压力差为P=0.09MPa 吸气温度：级I II III IV Ts( ℃) 30 35 40 40 I 级进口相对湿度=1 （2）气体组成组分N 2 H 2 CO 2 CO O2 Ar CH 4 半水煤气0.21 0.39 0.12 0.26 0.005 0.0045 0.0105 碳化气0.237 0.709 0.005 0.029 0.003 0.005 0.012 （3...
