流体静力学试验报告终结版

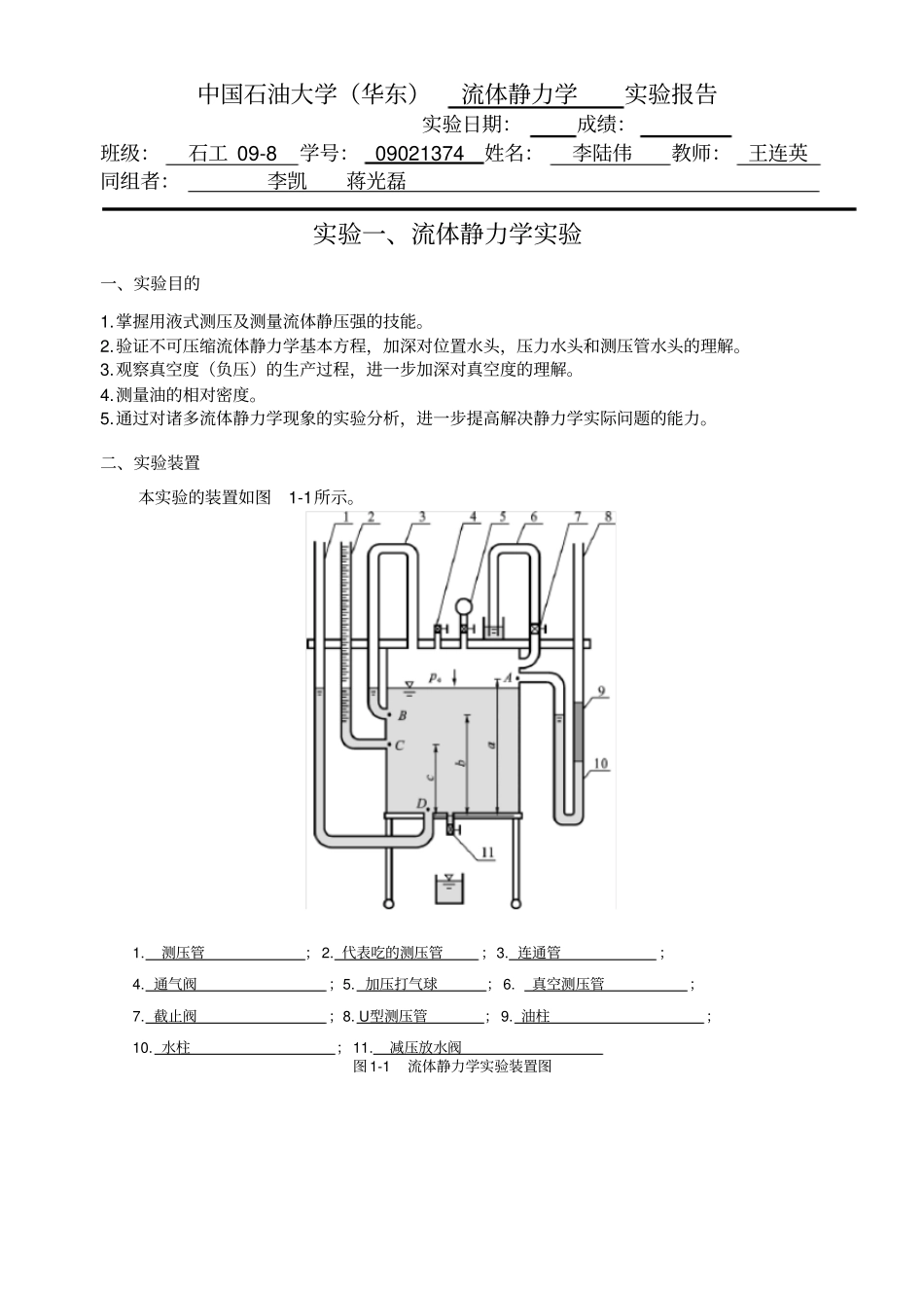

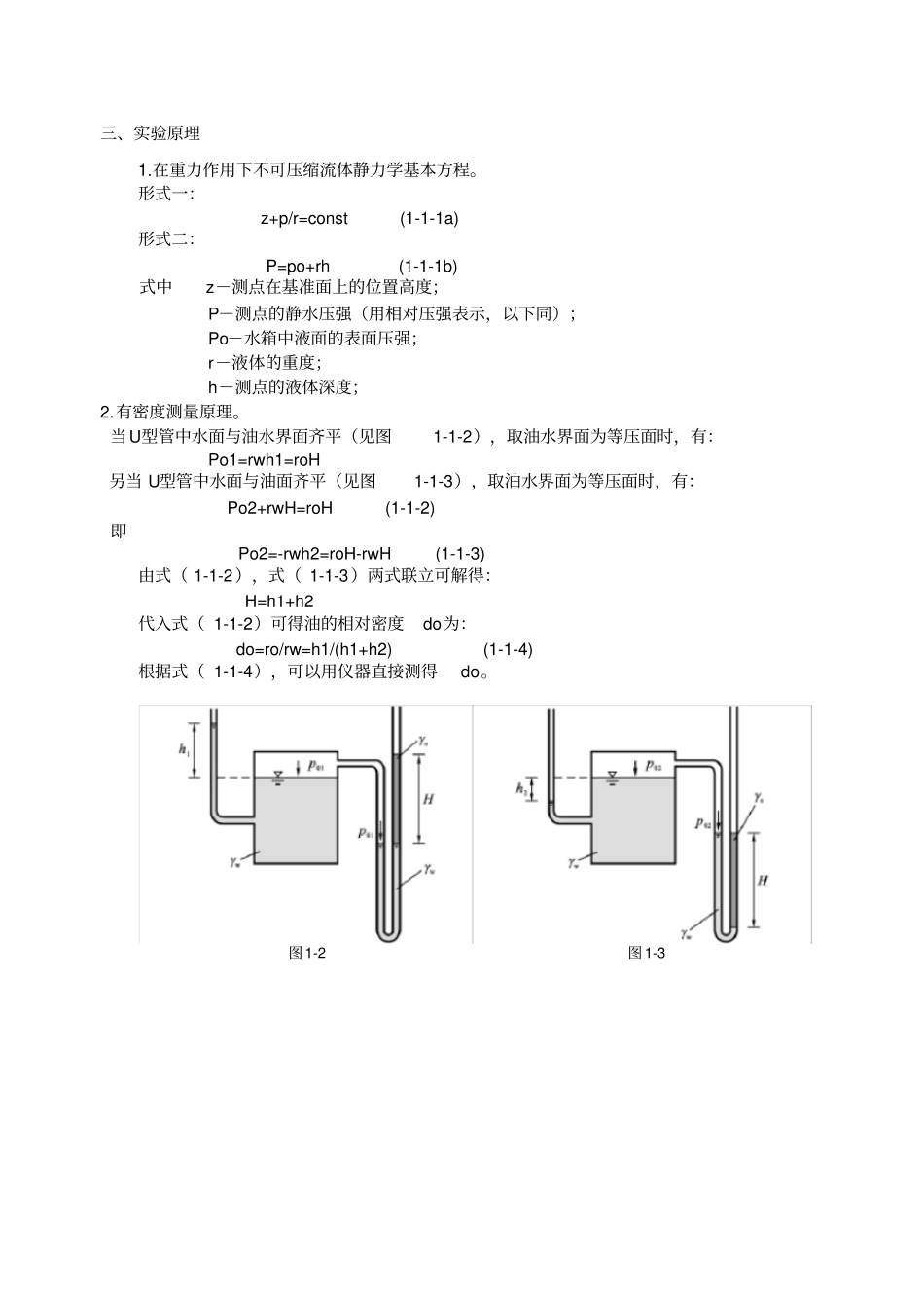

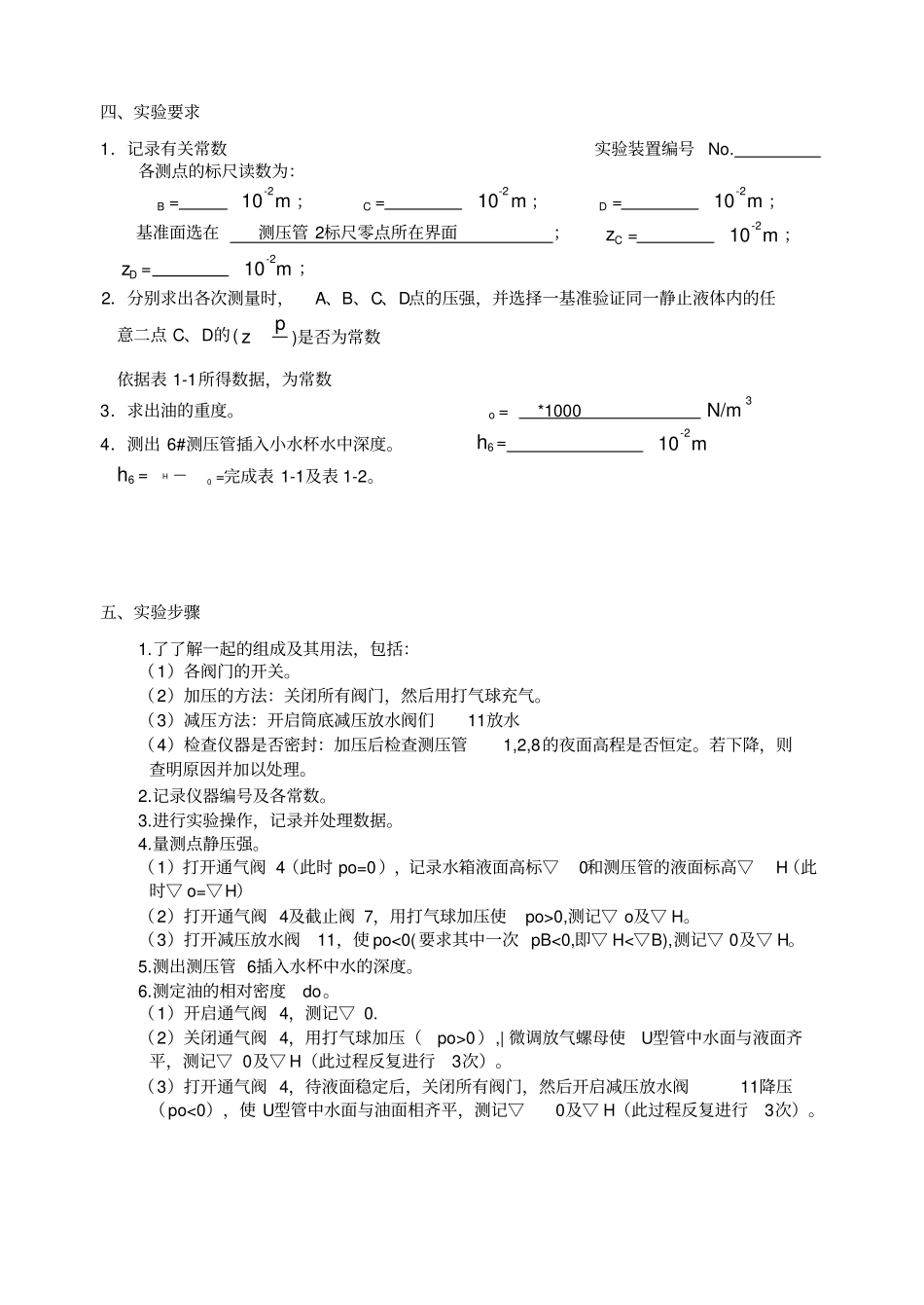

中国石油大学（华东）流体静力学实验报告实验日期：成绩：班级：石工 09-8 学号： 09021374 姓名：李陆伟教师：王连英同组者：李凯蒋光磊实验一、流体静力学实验一、实验目的1.掌握用液式测压及测量流体静压强的技能。2.验证不可压缩流体静力学基本方程，加深对位置水头，压力水头和测压管水头的理解。3.观察真空度（负压）的生产过程，进一步加深对真空度的理解。4.测量油的相对密度。5.通过对诸多流体静力学现象的实验分析，进一步提高解决静力学实际问题的能力。二、实验装置本实验的装置如图1-1所示。1. 测压管； 2. 代表吃的测压管；3. 连通管；4. 通气阀；5. 加压打气球； 6. 真空测压管；7. 截止阀；8. U型测压管； 9. 油柱；10. 水柱； 11. 减压放水阀图 1-1 流体静力学实验装置图三、实验原理1.在重力作用下不可压缩流体静力学基本方程。形式一： z+p/r=const (1-1-1a)形式二：P=po+rh (1-1-1b)式中z－测点在基准面上的位置高度；P－测点的静水压强（用相对压强表示，以下同）；Po－水箱中液面的表面压强；r－液体的重度；h－测点的液体深度；2.有密度测量原理。当U型管中水面与油水界面齐平（见图1-1-2），取油水界面为等压面时，有：Po1=rwh1=roH另当 U型管中水面与油面齐平（见图1-1-3），取油水界面为等压面时，有：Po2+rwH=roH (1-1-2)即Po2=-rwh2=roH-rwH (1-1-3)由式（ 1-1-2），式（ 1-1-3）两式联立可解得：H=h1+h2代入式（ 1-1-2）可得油的相对密度do为：do=ro/rw=h1/(h1+h2) (1-1-4)根据式（ 1-1-4），可以用仪器直接测得do。图 1-2 图 1-3四、实验要求1．记录有关常数实验装置编号 No. 各测点的标尺读数为：B = -210 m ；C = -210 m ；D = -210 m ；基准面选在测压管 2标尺零点所在界面；Cz = -210 m ；Dz = -210 m ；2．分别求出各次测量时，A、B、C、D点的压强，并选择一基准验证同一静止液体内的任意二点 C、D的(pz)是否为常数依据表 1-1所得数据，为常数3．求出油的重度。o = *1000 3N/m4．测出 6#测压管插入小水杯水中深度。6h = -210 m6h =H —0 =完成表 1-1及表 1-2。五、实验步骤1.了了解一起的组成及其用法，包括：（1）各阀门的开关。（2）加压的方法：关闭所有阀门，然后用打气球充气。（3）减压方法：开启筒底减压放水阀们11放水（4）检查仪器是否密封：加压后检查测压管1,2,8的夜面高程是否恒定。若下降，则查明原因并加以处理。2.记...
